Как пользоваться шаблоном для заточки цепи

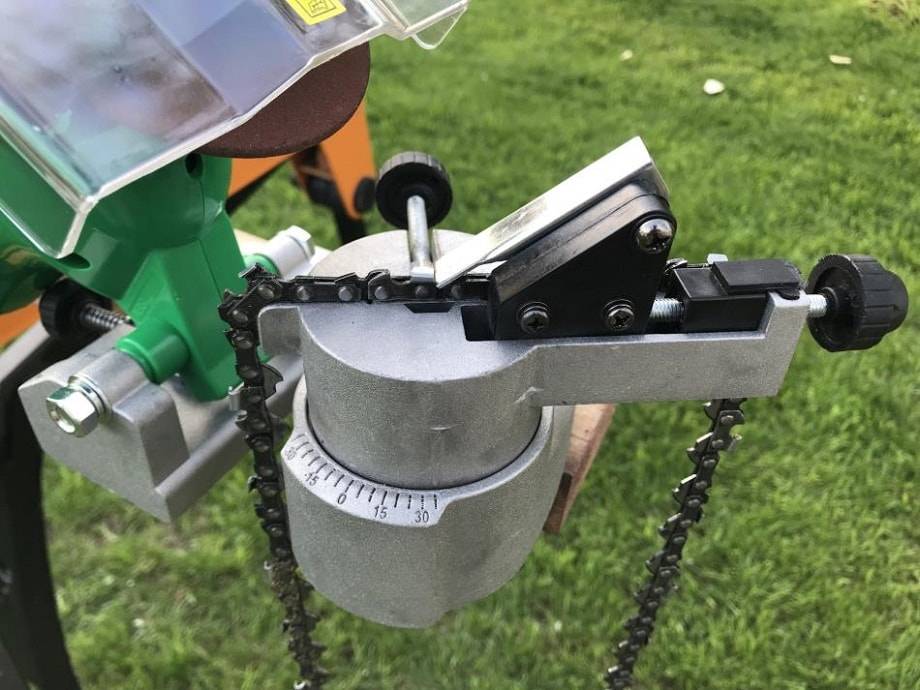

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

1. Высокая скорость выполнения работы — примерно 5 минут.
2. Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
3. Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Возможные способы и методы заточки цепи

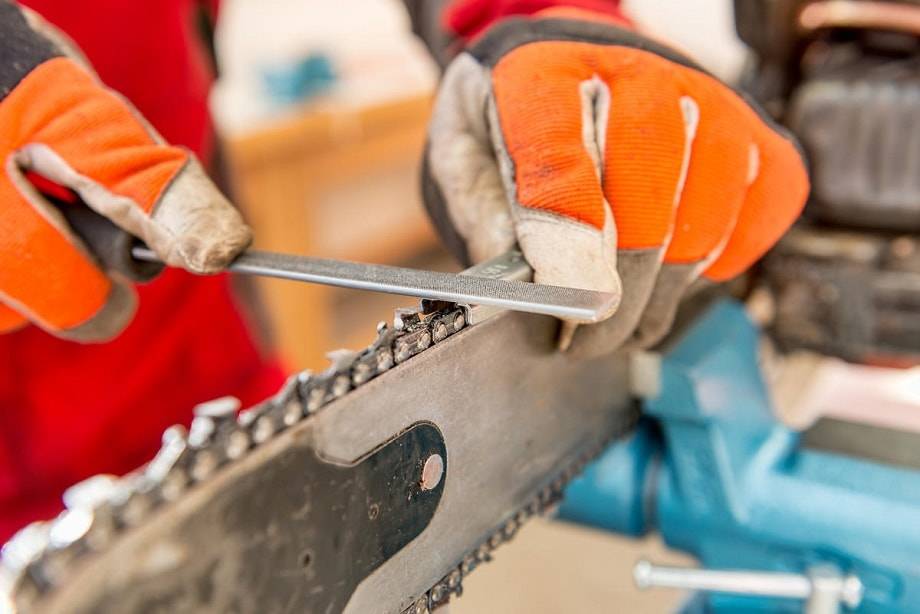

Работаем напильником

Лучшее решение – это простые «прибамбасы» для точильных работ. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и пр. Конструктивно, «приспособы» могут отличаться, но функционал имеет общую логику.

Диаметр круглого напильника напрямую зависит от размера цепи:

• — Цепи с ø 1,3 – требуют напильник ø 4 мм (применяется гораздо чаще);
• — Цепи с ø 1,6 – требуют напильник ø 5,2 мм;
• — Для заточки ограничителя глубины, используют плоский напильник.

Процесс заточки

1. Предварительно «включив» цепной тормоз, крепко зажмите шину бензопилы в тиски (крепко зажатая пила – залог успешной заточки)
2. Установите шаблон так, чтобы «стрелка» была направлена к «носу» шины. Обязательно пометьте (можно мелом) тот зуб, с которого начали заточку, иначе можете пойти по второму кругу;
3. Выполняйте заточку в сторону, указанную стрелками. Помните, на каждом зубе цепи имеется специальная заводская насечка. Она указывает максимальный угол заточки.
4. Кроме режущего зуба, на каждом звене имеются ограничители. Их заточка проводится по мере надобности. Это необходимо в том случае, когда в результате заточек снижается высота зуба, и появляются проблемы в работе бензопилы. Как правило, ограничитель подтачивают через 2-3 заточки зубьев;

«Если навыков в заточке нет, лучше начинать с недорогих цепей».

Рекомендации:

• Напильник не должен заходить за верхнюю часть режущей кромки, более чем на 1/5 рабочей части напильника. Нажим проводится с одинаковым усилием;
• Движение точильного инструмента выполняется в одну сторону «от себя», причём кол-во движений для каждого зуба должно быть равным;
• Для заточки вертикальной плоскости, положение напильника должно быть под прямым углом;
• Для заточки горизонтальной плоскости, положение напильника, под углом 20-30°
• Если есть зубья разной высоты, ориентир – самый маленький.

Достоинства: Возможность «зарядить пилу» в полевых условиях. При этом дёшево.

Недостатки: Занимает время и силу. При этом быстро «убивает» напильник. Кстати, о напильниках: лучше заплатить немного больше и взять качественный товар , чем приобрести за 40-50 рублей и выбросить его после первой же заточки (проверено на практике). И ещё, если цепь так «хорошо пропахала» почву, что её режущая кромка изменила первоначальную форму, точить напильником – трудно и совсем не быстро.

Точим болгаркой

Процесс (с виду легко, но на самом деле — сложно)

1. Цепь также остаётся на шине;
2. Крепим на болгарку отрезной диск по металлу толщиной 1,5-2 мм. Желательно брать не новый, то есть, с подработанной кромкой;
3. Перед цепью и шиной ставим преграду (щепка сойдёт);
4. Проводим заточку под нужным углом;
5. По завершении работы, цепь надо, как следует, подтянуть.

При профессиональном подходе и «набитой руке», количество заточек может в данном случае быть более 7.

https://youtube.com/watch?v=tQTtYcERhH8

«Новичку, лучше не «экспериментировать» с пилой, цепью и. своими частями тела!»

Достоинства метода: Быстро, дёшево и не отнимает силы;

Недостатки: Нужны особые навыки, твёрдая рука и умение соблюдать технику безопасности.

Электрические заточные станки

Они оснащены специальными функциями настройки, помогающими расположить цепь под определённым углом. При этом, возможно точно и аккуратно подвести диск к зубьям цепи. Есть станки, оборудованные автоматическими тисками. Они включаются при подводе диска к затачиваемой кромке. Удобство и функциональность, конечно высокая. Можно найти модели и по «подъёмным» ценам.

Станки с «ручным приводом»

Конструкция такого станка похожа на лучковую пилу. Только, там где расположено полотно пилы, находится круглый напильник. Таким станком можно точить и править зубья, подгоняя соразмерность верхних кромок к наименьшему (контрольному) размеру. Механизм позволяет точно выставить параметры. После настройки по «контрольному» зубу, заточка проводится двумя-тремя движениями. А дальше переход — к следующему зубу.

Когда необходимо сточить ограничитель, круглый напильник меняем на плоский.

Достоинства метода: Позволяет качественно, удобно и без больших физических затрат заточить зубья, в том числе, потерявших первоначальную форму.

Недостатки: Цена инструмента и удалённость от возможного участка эксплуатации пилы.

Что выбрать для заточки, решать Вам. Это связано с тем, как часто Вы работаете бензопилой. От аккуратности обращения с ней. От качества купленной цепи. Ну и, конечно, от возможности потратить энную сумму. Сравнивать методы нельзя, ибо как гласит немецкая поговорка — «яблоки надо сравнивать с яблоками».

Заточка цепи бензопилы: подробная инструкция

Самые частые проблемы после заточки цепи:

Слишком острый угол заточки

Причина: неправильный угол заточки.

Последствия: агрессивный, трудоемкий рез, короткий срок службы, высокая нагрузка на пильную цепь.

Как исправить: для получения правильного угла заточки следует использовать вспомогательные заточные устройства.

Наклоненный вперед передний угол

Причина: Неправильная работа напильником или же неправильный подбор диаметра напильника.

Последствия: Трудоемкий рез, короткий срок службы, высокая опасность отдачи.

Как исправить: использовать вспомогательные приспособления, установить напильник выше, подобрать правильный диаметр.

Слишком тупой угол заточки

Причина: неправильный угол заточки.

Последствия: низкая мощность реза, высокое усилие подачи.

Как исправить: для формирования правильного угла используйте вспомогательные заточные устройства.

Наклоненный назад передний угол

Причина: неправильное ведение напильником, неправильный диаметр напильника.

Последствия: низкая мощность реза, большое усилие подачи, большой расход энергии и износ.

Как исправить: используйте дополнительные устройства, такие как шаблоны, установите напильник глубже, возьмите напильник меньшего размера.

Различные передние углы

Причина: неправильное ведение напильником, различный нажим.

Последствия: отклонение реза, заедание пилы при резке.

Как исправить: использовать вспомогательные заточные устройства, следить за равномерным нажимом.

Различная длина зубьев

Причина: различный съем материала при опиливании.

Последствия: отклонение реза, заедание пилы при резке.

Как исправить: Найти ориентировочный зуб и все режущие зубья заточить по его размеру.

Различные углы заточки

Причина: неправильный ход напильника.

Последствия: процесс реза.

Как исправить: использовать вспомогательные заточные устройства, соблюдать правильный угол заточки у всех режущих зубьев.

Расстояние ограничителя глубины слишком мало

Причина: расстояние ограничителя глубины после заточки не проверено.

Последствия: несмотря на заточенную пильную цепь, низкая мощность реза.

Как исправить: доработать ограничитель глубины, при этом использовать соответствующий шагу цепи опиловочный калибр.

Расстояние ограничителя глубины слишком велико

Причина: расстояние ограничителя глубины слишком велико.

Последствия: заедание при резе, высокая опасность отдачи и разрыва цепи.

Как исправить: если возможно, заточить режущие зубья, в противном случае следует заменить пильную цепь.

Различные расстояния ограничителей глубины

Причина: различный съем материала при стачивании.

Последствия: заедание при резе, отклонение цепи.

Как исправить: найти самый короткий ограничитель глубины; все режущие зубья сточить так, чтобы им соответствовало самое короткое расстояние ограничителя глубины; откорректировать все ограничители глубины.

Способы заточки цепи бензопилы

С помощью напильника

Для работы потребуются плоский и круглый напильники (надфиль), державка, приспособление для удаления стружки (крючок), шаблон для контроля глубины заточки. В зависимости от шага между звеньями используют инструмент диаметром от 3,2 до 5,5 мм. Параметры напильника обычно указывает производитель.

Державки продаются со специальной разметкой для определения угла кромок. Приспособление удерживает напильник на определенной высоте над кромкой. Оптимально – надфиль выступает над острием не более 1/5 диаметра.

Для ручной заточки также потребуется струбцина или тиски. Шину закрепляют неподвижно, затем устанавливают на нее державку и начинают работать напильником с самого маленького зуба. Остальные зубцы подгоняют под него по размеру.

• доступная цена на инструменты для заточки цепи;
• простота процесса заточки;
• высокая эффективность при аккуратной работе;
• безопасность для мастера по сравнению с другими методами.

на ручную заточку уходит много сил и времени.

С помощью болгарки (УШМ)

Метод достаточно простой и быстрый, но не безопасный. При работе с болгаркой важна аккуратность и внимательность, иначе оператору легко можно получить травму. Чтобы заточить цепь, угловую шлифмашинку зажимают в тисках и включают. Затем к вращающемуся диску поочередно подносят каждый зуб, обрабатывая кромку.

• высокая скорость заточки;
• минимальные физические усилия со стороны пользователя.

• сложно контролировать угол заточки;
• существует риск надреза соединительного звена;
• риск получения травмы в процессе заточки.

С помощью станка

В профессиональных мастерских и производственных цехах используют электростанки для заточки. Существует несколько видов оборудования, но принцип работы одинаковый у всех.

Пильную цепь закрепляют на рабочей поверхности в направляющей. С помощью фиксатора отделяют зуб, который будут затачивать первым. Рабочий элемент станка с наждаком устанавливают под углом заточки и настраивают глубину погружения (параметры можно регулировать). Станок включается по нажатию кнопки. По мере истирания абразивного круга его меняют на новый.

• высокая скорость работы;
• качество режущей кромки;
• точная настройка параметров процесса;
• отсутствие физической нагрузки на пользователя.

• высокая стоимость оборудования;
• необходимость подключения станка для заточки цепи к сети;
• риск получения травмы при работе без специальных навыков.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Причины износа

Прежде чем рассказать о том, как правильно наточить цепь от бензопилы самому в домашних условиях, нужно разобраться в причинах такого явления.

Многие новички, столкнувшись с плохо работающей пилой, сразу же обвиняют во всём производителя. Якобы цепи низкого качества, а потому быстро перестали нормально спиливать деревья.

В действительности основными причинами являются:

• Применение масла низкого качества. Каждый изготовитель бензопил в руководстве по эксплуатации даёт чёткие рекомендации по выбору смазочного материала, а также по периодичности и правильности смазки узла. Но многие решают сэкономить и нарушить эти требования. Берут низкокачественные масла. Свои функции они выполняют плохо. Отсюда и затупившиеся цепи.
• Неправильная установка. Если цепь изначально установить неправильно, нарушить требования по зазору между кромкой и ограничителем, то в таком состоянии долго деталь не прослужит. Она быстро стесается, затупится. Придётся не только часто точить, но значительно чаще менять изношенные цепи. Кстати, обычно рекомендуется делать зазор в 0,7 мм.
• Отказ от смазки. Кто-то специально её не наносит. Другие забывают. Но на практике рекомендуется перед каждым использованием бензопилы обработать маслом ведущую звёздочку. Это значительно продлит срок службы цепи и шины.
• Недостаточное натяжение. Если цепь плохо натянута, то она очень быстро утратит свой ресурс. Это скажется на заточке, а также приведёт к проблемам с шиной.

Эксперты, а также бывалые мастера по работе с бензопилами советуют периодически переставлять шину на 180 градусов. Такая мера профилактики защищает от преждевременного искривления и истирания деталей.

Не спешите всех собак спускать на производителя. В 90% случаев причиной затупившихся цепей становится сам пользователь инструмента.
