Как подключить бойлер к двухконтурному газовому котлу: нужен ли схема подключения для напольного энергонезависимого, настенного

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену

Крепеж производится при помощи анкеров.

Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды

Так что лучше его ставить на небольшой подиум

При этом БКН не стоит ставить слишком далеко от котла непосредственно. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств

Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу

13 Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

• рулетка, карандаш, мел;
• перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
• разводные и гаечные ключи (рекомендуются модели с трещотками);
• набор отвёрток;
• пассатижи;
• кусачки;
• средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
• герметики;
• запорная арматура, тройники;
• фитинги;
• трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО! В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри. Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

Порядок изготовления бойлера

Для изготовления самодельного бойлера косвенного нагрева необходимо:

• подготовить емкость;
• сделать змеевик;
• выполнить теплоизоляционные работы;
• собрать конструкцию;
• подключить змеевик к отопительной системе дома;
• подключить подачу холодной воды;
• сделать кран или разводку для теплой воды.

Этап #1 — из чего и как сделать бак?

Емкость, в которой будет находиться теплая вода, может быть изготовлена из пластика, нержавейки, эмалированного металла и т. п. Словом, подойдет любой устойчивый к коррозии бак достаточно чистый и имеющий подходящие размеры. Для работы с металлической емкостью, разумеется, понадобится сварочный аппарат. Емкости, покрытые эмалью или слоем стеклокерамики, особой устойчивостью к коррозии не отличаются и могут потребовать замены уже через год после начала эксплуатации. Баки из нержавеющей стали гораздо надежнее и долговечнее.

Вполне подходящим для изготовления бойлера считается газовый баллон. Лучше всего приобрести новую емкость, но если такой возможности нет, подойдет и баллон, бывший в употреблении. Его нужно просто разрезать на две части, а затем тщательно зачистить и прогрунтовать внутренние стенки баллона. Если этого не сделать, придется на несколько недель смириться с тем фактом, что вода, поступающая из бойлера, пахнет пропаном.

Подходящим баком для бойлера косвенного нагрева может стать газовый баллон. Он достаточно прочный, имеет подходящие размеры и конфигурацию

В баке делают отверстия:

• для подачи холодной воды;
• для вывода горячей воды;
• два — для монтажа змеевика с теплоносителем.

Поскольку в летнее время отопительное оборудование не используется, понадобятся альтернативные источники обогрева теплоносителя. Некоторые успешно используют для этих целей солнечные панели, установленные на крыше. Более бюджетный вариант решения проблемы — монтаж электрического ТЭНа.

Этап #2 — решаем вопрос о теплоизоляции

Чтобы уменьшить естественные потери тепла, снаружи бойлера обязательно нужно положить слой хорошей теплоизоляции. Теплоизоляционные работы, как правило, удобнее выполнять еще до того, как конструкция будет собрана. В качестве утеплителя можно использовать любой подходящий материал, даже обычную монтажную пену. Утеплитель закрепляют с помощью клея, проволочной стяжки или любым другим способом

Важно, чтобы утеплен был весь корпус бойлера, поскольку от качества теплоизоляции зависит КПД работы прибора

Иногда теплоизоляцию делают с помощью большего по диаметру бака. В него вставляют бойлер, а пространство между стенками этих емкостей заполняют утеплителем

Этап #3 — изготовление змеевика

Змеевик делается из металлической или пластиковой трубы малого диаметра. Трубу аккуратно наматывают на цилиндрическую оправку, в качестве которой можно использовать достаточно прочную трубу большого диаметра, оцилиндрованное бревно и т. п.

Чтобы сделать змеевик для бойлера косвенного нагрева, можно использовать как металлические, так и пластиковые трубы малого диаметра. Их размещают в центре емкости или вдоль ее стен

Диаметр самого змеевика и количество витков подбирают в зависимости от размеров и конфигурации бака. Чем больше площадь змеевика, с которой контактирует вода, тем быстрее вода прогреется до необходимой температуры.

Не стоит прилагать особые усилия при наматывании трубы на оправку. Если змеевик будет прилегать к оправке слишком плотно, его будет трудно снять.

В процессе эксплуатации на поверхности нагревательного элемента скапливаются различные отложения. Примерно раз в год змеевик следует от них очищать.

Этап #4 — сборка и подключение конструкции

После того, как все элементы готовы, следует собрать устройство. Если в процессе сборки слой теплоизоляции был поврежден, необходимо его тщательно восстановить.

Змеевик подключают к системе отопления дома, затем монтируют трубы подачи холодной воды. Для горячей воды обычно устанавливают кран или сразу делают разводку на ванную комнату, кухонную мойку и т. п.

Схема обвязки настенного двухконтурного газового котла

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
3. Подключить дымоход.
4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Подключение гидроаккумулятора

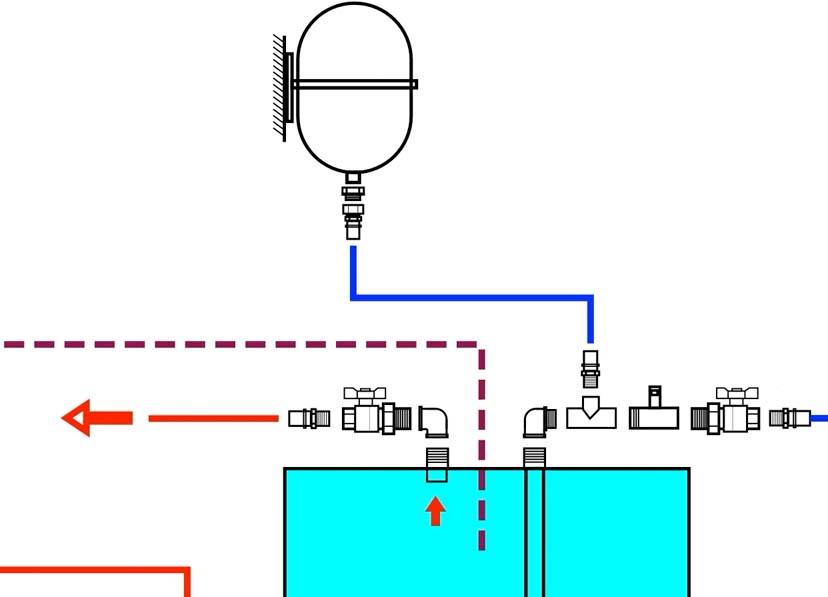

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

15 Полезные видео по теме

Источники

• https://pechistroy.ru/remont/pravilnaya-shema-podklyucheniya-boylera-k-dvuhkonturnomu-kotlu.html
• https://makipa.ru/stati/bojlery/dvuxkonturnyj-gazovyj-kotel-i-bojler-kosvennogo-nagreva-plyusy-i-minusy-vybor-ekonomicheski-vygodnogo-varianta/
• http://oteple.com/2445-2/
• https://eurosantehnik.ru/obvyazka-dvuxkonturnogo-kotla-i-bojlera-kosvennogo-nagreva.html
• https://otoplenie.site/otoplenie/kotelnaya/dvuhkonturnyj-kotel-s-bojlerom-kosvennogo-nagreva.html
• https://dom-i-remont.info/posts/otoplenie/dlya-chego-nuzhen-bojler-v-sisteme-otopleniya-komfort-ili-spasenie/
• https://masterfibre03.ru/kotel/podklyuchenie-bojlera-k-dvuhkonturnomu-gazovomu-kotlu.html
• https://okno-pro.ru/kommunikacii/podklyuchenie-bojlera-k-gazovomu-kotlu.html

Принцип работы

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

1. Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
2. Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Вам будет интересно >> Основные отличия одноконтурного от двухконтурного газового котла

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Схемы подключения водонагревателя к газовому котлу.

Теперь рассмотрим схему подключения водонагревателя к санитарному контуру котла. Итак, смотрим на рисунок ниже:

На рисунке видно, что накопительный водонагреватель закрыт отдельно от котла и инженерных сетей. Разделение происходит с помощью двух трехходовых клапанов с сервоуправлением. Переключение сервоприводов и включение циркуляционного насоса осуществляется с помощью определенного устройства, называемого «схемой управления мощностью». Это устройство подключается к термостату водонагревателя. Стандартных решений здесь нет, и это устройство придется изобретать заново.

Для сравнения приведу еще одну диаграмму из технического документа:

В этой схеме нет трехходовых клапанов и цепи управления мощностью. Циркуляционный насос питается напрямую от термостата котла. Делается это по следующей схеме:

У верхнего контура есть важная особенность – у водонагревателя там три штуцера. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева есть вход и выход рециркуляции, через которые вполне можно устроить аналогичную схему подключения. Что ж, для обычных электрических водонагревателей придется заново что-то изобретать. Иногда такой «колхоз» требует много времени, сил и денег.

Давайте теперь посмотрим, как вода циркулирует в верхнем контуре. Для этого приведу еще два изображения:

На рисунках выше стрелки указывают направление циркуляции воды в каждом рабочем режиме. В этой схеме отопление и водозабор могут происходить одновременно.
