Как пилить на лобзиковом станке

Некоторые особенности процесса

Как правильно пилить лобзиком ровно? Перед началом работы стоит выяснить весь процесс, иначе не получится прийти к нужному результату. Часто при работе с любыми материалами требуется создать распил с максимальной точностью. Именно лобзик с электрическим приводом справится с этой работой.

Материал для работы.
Лобзик.
Направляющие инструменты.
Струбцины.
Карандаш.
Строительная рулетка.

У каждого электролобзика есть так называемая опорная подошва. Она всегда опирается о деталь, которую нужно распилить. Благодаря чему точность работы заметно повышается.

Подошву легко повернуть, чтобы произвести косые пропилы. Некоторые производители выпускают модели, в которых основной инструмент закрепляется только под определённым углом.

Пилка выступает в качестве главного режущего инструмента. Разведение зубьев, способ заточки, размер, форма, материалы – они свои буквально у каждой модели. 75, 85 и 100 миллиметров – наиболее подходящая длина, если необходимо разрезать материалы небольшой плотности. Размер шага пилы так же становится достаточно важным параметром.

Металл требует шага, равного 12 миллиметрам.
У деревянных изделий он – от 2,5 до 4.

В этом разделе речь пойдёт о том, как правильно пилить электролобзиком круглые или овальные элементы. Для начала нужно нанести на материал разметку. В большинстве случаев в заготовке просверливается отверстие, с которого и будет производиться распил изделия. Диаметр сверла при этом должен несколько превышать ширину полотна пилки. Для выпиливания криволинейных элементов необходимо брать узкую пилку, предназначенную для таких работ.

Несмотря на то, что данный вид работ является одним из самых распространённых, при нехватке опыта могут возникнуть сложности с тем, как ровно отпилить электролобзиком какой-либо элемент. Рекомендуется остановить свой выбор на пилке с широким полотном, предназначенной для прямолинейного реза, чтобы лучше выдерживать леску разметки.

В процессе работы не следует прилагать чрезмерные усилия для продвижения лобзика вперёд, иначе это приведёт к выходу из строя пилки или механизмов инструмента. Износившееся полотно следует немедленно заменить, т. к. затупившаяся пилка вызывает повышенную нагрузку электропривода. Распиливаемая заготовка должна быть надёжно закреплена.

Для выполнения прямолинейных резов можно использовать параллельный упор или направляющую шину.

Сперва заготовку необходимо разметить. После этого? установив электролобзик в специальный башмак, а затем башмак в шину производят позиционирование инструмента по косильной лески реза.

Изначально необходимо выбрать правильную пилку для лобзика. Разнообразие пилок позволяет остановиться на том варианте, который будет соответствовать как материалу исходной заготовки, так и конечному необходимому результату.

Вообще, лобзик может быть с маятниковым и с обычным ходом. Во втором варианте для ровного распила полотно нужно двигать четко вертикально, разрезая материал движением вверх. Благодаря высокой создаваемой скорости, полотно изнашивается медленнее.

При работе с инструментом маятникового хода принцип, по сути, тот же, только предпочтительный материал для обработки – мягкое дерево или пластик, со сталью могут возникнуть сложности.

Для того чтобы сделать прямой распил, необходимо выбирать широкое полотно, лучше, если у лобзика при этом будет функция «Плавный пуск», которая позволит избежать резких движении именно на начальной стадии. При необходимости выпиливания круглого отверстия сначала нужно просверлить исходный вариант, внутрь которого вводится необходимая пилка.

Допускается распил по кромке заготовки, но нужно обязательно убедиться в ее изначальной ровности, без этого электролобзик пилит криво. Если кромка неровная, то исправить это может только правильная разметка.

При работе с деревянными листами небольшой толщины существует риск появления сколов. Чтобы это предотвратить, лист следует расположить вниз лицевой стороной.

Названия говорят сами за себя. В первом случае панели устанавливают вертикально, балка, установленная на направляющие, выполняет роль кронштейна. Возможность ее поворота до прямого угла позволяет отпилить материал в любой плоскости. Горизонтальный вариант предполагает наличие стола для пиления, самого механизма и каретки, обеспечивающей движение пилки вдоль.

На что обратить внимание перед покупкой

Самое главное — не купить профессиональную модель, что будет использоваться раз в месяц, или бытовую и пытаться работать ею по 5 часов в день

Соотношение толщины заготовки и мощности. Ручной бытовой лобзик режет металл толщиной до 4 мм, профессиональный — до 10-12 мм. Желательно, чтобы у того и другого мощность была не менее 500 Вт.

Функционал. Подумайте, стоит ли вам переплачивать за инструмент с подсветкой, системой обдува, маятниковым ходом, если устройство будет использоваться по 1 часу за месяц? Широкие возможности приветствуются профессионалами; любителю же можно обойтись без них.

Возможность настройки частоты движений пилки. Если режущее полотно может изменять скорость, инструмент хорош сразу для нескольких металлов (например, стали, меди и алюминия). Обусловлено это тем, что толстые заготовки (5-10 мм) режут на пониженных скоростях, иначе пилка может треснуть или затупиться.

Выбор пилки

Важно знать тип хвостовика и способ крепления пилки (это указано в техническом паспорте изделия). Также режущие полотна различают по пригодности для тех или иных металлов, что влияет на их параметры — шаг зубьев, их количество, толщину съемного элемента

Пилку для лобзика по металлу можно узнать по характерной маркировке — Т118 А (толщина заготовки до 3 мм), Т224 D (для алюминия) и так далее.

Помните, что инструменту (любительскому — особенно) требуется отдых. После 20-30 минут работы стоит отложить лобзик в сторону, чтобы избежать его перегревания. С профессиональными моделями иначе — они работают по несколько часов. Если же вы чувствуете, что корпус инструмента нагрелся (из-за непрерывной работы двигателя), есть смысл дать устройству передохнуть.

Металл можно распилить разным инструментом, но не всегда удобно использовать, например, болгарку или ножовку по металлу. В некоторых случаях для дела больше подходит ручной или электрический лобзик с соответствующими пилками.

Как вставить пилку в ручной лобзик

Как правило, с использованием обычного ручного лобзика, связано куда меньше проблем, чем с его более продвинутыми, электрическими аналогами. Как бы то ни было, по данному инструменту есть несколько полезных рекомендаций, часть из которых касается установки пильного полотна. Давайте проясним, как правильно вставить пилку в ручной лобзик, не осложнив при этом дальнейший процесс выпиливания.

Первое, на что следует обратить внимание – это само место расположения пилки в местах крепления. Для наилучшего сцепления, хвосты пилки должны быть зажаты не с краю или за винтом, а на 1-2 мм перед ним, как указано на изображении выше

Перед установкой, помните, что зубья полотна всегда направлены к ручке, так как пиление происходит при движении инструмента вниз.

Сначала, край пилки следует зафиксировать у рукоятки. Далее необходимо слегка сжать края дуги и затянуть другой конец полотна в противоположном креплении. Для этого можно упереть инструмент в край верстака и надавить на него грудью. При этом одной рукой вставить пилку в пазы, а другой затянуть барашковое крепление. Если размер креплений не позволяет надежно зафиксировать их рукой, можно слегка подтянуть пассатижами. Главное не перестараться, дабы не сорвать резьбу.

Для лобзиков с трубчатой дугой, существует специальное приспособление, которое, в большинстве случаев, является частью выпиловочного столика. Данное изделие представляет собой 2 круглых паза, расположенные на ребре доски. Инструмент вставляется в выемки, после чего пилка спокойно затягивается в зажимах. Узнать, как вставить пилку в ручной лобзик более подробно, можно в нижеприведенном видеоролике.

Виды станков

Большое количество видов деятельности человека, так или иначе, относятся к производству. В том числе и изделий из мягких материалов, например, древесины. Производство таких деталей освоено и в промышленных масштабах и в небольших кустарных мастерских. Часть деталей производят с применением лобзика. Его применяют для получения заготовок и деталей плоской формы, например, листа фанеры или цельного древесного массива. Этот инструмент выпускают в разных исполнениях – ручном, настольном, аккумуляторном и пр.

Ручной лобзик

Такой лобзик производят в форме фигурной рамки, напоминающей подкову. На ее конца предусмотрены узлы крепления лобзикового полотка и рукояти. Это исполнение лобзика чаще всего применяют для домашней работы для обработки фанеры и листов пластика. К явным достоинствам этого инструмента можно отнести – низкую стоимость и простоту в работе.

Бытовой электрический лобзик

Этот инструмент относят к электрическому инструменту. Его ключевое достоинство – высокая скорость работы. Его вполне можно использовать для работ по дому. К сожалению, бытовой электрический инструмент оснащают двигателями небольшой мощности, и это ограничивает его использование. Как правило, он работает с листовым материалом небольшой толщины. Кроме того, такой инструмент может работать только в режиме 20/40, то есть после 20 минут непрерывной работы он должен отдохнуть довольно длительное время.

Кстати, существуют аккумуляторные модели бытовых лобзиков. Их недостаток, заключается в том, что к весу самого лобзика добавляет масса аккумулятора. Но с другой стороны он подходит для работы в труднодоступных местах.

Профессиональный аккумуляторный лобзик

Лобзик аккумуляторный

На производстве, да и в быту, ко многим деревянным деталям могут быть предъявлены высокие требования по качеству изготовления и скорости изготовления. Для выполнения таких работ применяют профессиональный лобзик. К деталям, которые используют для изготовления такого устройства, предъявляют высокие требования по качеству изготовления. Кроме того, при разработке и изготовлении профессиональных лобзиков учитывают требования, которые предъявляет современная эргономика.

Инструмент этого класса отличает длительный цикл работы, в теории он может работать с небольшими, в несколько минут, перерывами, всю рабочую смену (8 – 10 часов). Для обеспечения длительной работы используют качественные электроприводы и мощные аккумуляторы, если речь идет о переносном инструменте.

Настольный лобзик

Электрический настольный лобзиковый станок

Его устанавливают на верстак, желательно при этом его зафиксировать к столешнице. Использование лобзикового станка гарантирует то, что правильной эксплуатации работа будет безопасной и довольно комфортной. Стационарная установка обеспечивает точность реза. Часто его применяют при обработке листов, при этом, не пересекая их границу. Рабочий орган лобзика пила – перемещается возвратно-поступательно. На настольных лобзиковых станках устанавливают относительно мощные двигатели, и это позволяет обрабатывать листы большой толщины.

Профессиональное оборудование изготавливают с выполнением всех правил безопасности, предъявляемых к подобным устройствам.

Промышленные лобзиковые станки

Промышленный лобзиковый станок

Это серийно выпускаемая продукция, предназначенная для работы на производстве. Силовые установки, как правило, подключают к сети в 220/380 вольт. Это дает возможность работать в две, а то и три смены. Силовая установка и привод позволяют обрабатывать листы или пакеты, собранные из них с большой толщиной.

Для повышения удобства работы и получения дополнительных технологических возможностей на стационарном оборудовании могут быть установлены дополнительные приспособления, например, поворотный стол.

Разумеется, лобзиковые станки оснащены блоком управления, который позволяет настраивать параметры работы.

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Устройство и принцип работы

В основу работы стационарного лобзикового станка положен принцип преобразования электрической энергии бытовой сети в механическую. Пильное полотно, закрепленное в верхнем и нижнем кулачковом механизмах, совершает возвратно-поступательные движения. Благодаря этому происходит распил заготовки.

Конструктивно лобзиковый станок состоит из следующих элементов:

основание. Наиболее массивная и ответственная часть станка. Служит для крепления основных элементов лобзика. В ней расположены электродвигатель и кривошипно-шатунный механизм, которые приводят в действие пильное полотно;
станина. Выполненный из металлического профиля П-образной формы этот элемент конструкции служит для крепления пилки, лампы освещения и других вспомогательных узлов лобзика;
пильное полотно. Является основным рабочим элементом станка. Служит для распила деревянных и других заготовок.
рабочий стол. Необходим для фиксации пильного материала в горизонтальном положении. Как правило, имеет возможность регулировки в нескольких плоскостях;
органы управления. Служат для включения и выключения станка, а также для регулировки скорости и угла пиления.

Как сделать идеальный рез с помощью электролобзика

Чтобы получился правильный, красивый и прямой распил, нужно следовать следующим рекомендациям.

Выбор режущего полотна

Для фигурной и тонкой работы лучше брать тонкие пилки. Если нужно сделать сложный узор, нужно воспользоваться пилками с 2 кромками для резки. Передняя кромка ведет главный рез, а задняя делает пилку маневренной, не допуская брака.

Крепеж материала

Многие пренебрегают таким простым правилом, как крепеж материала. Одно дело, когда конструкция сама по себе громоздкая. Здесь ничего закреплять не надо. Но если надо разрезать, например, лист фанеры, тут без крепежа не обойтись. Материал легкий и без фиксации можно все испортить.

Особенности работы с электролобзиком

По устройству электролобзик сильно отличается от своего ручного родственника. Пилка закреплена только с одной стороны, поэтому она в несколько раз толще ручной, вместо тонкой дуги держателя – массивный корпус с электродвигателем и редуктором. Электролобзик обеспечивает во много раз большую производительность, чем ручной лобзик для выпиливания, расплачиваться за это приходится большим весом, сильной вибрацией и пониженной точностью распила при выполнении криволинейных распилов.

Агрегат позволяет быстро выполнить разрез по прямой или по кривой линии с большими радиусами. Наилучший результат для художественного выпиливания лобзиком дает сочетание ручного и электрического документа. Особо тонкие детали рисунка и закругления малого радиуса, безусловно, надо доверить ручному лобзику. Обычный бытовой или профессиональный электролобзик мало пригоден для выпиливания. Его назначение – строительные работы, а выпиливание электролобзиком сложных рисунков приведет к быстрой утомляемости из-за большого веса и к порче материала. Однако существуют еще и ленточные электролобзики – в них полотно зажимается с двух сторон, материал опирается о массивный широкий рабочий стол и в конструкции просматривается дуга держателя от ручного лобзика. Таким полупрофессиональным устройством можно добиться даже большей точности реза, чем ручным инструментом. Но стоит этот чудо-агрегат соответственно.

Что еще нужно знать?

У любого прибора имеются дополнительные приспособления. Они позволяют весь процесс сделать более точным и упростить что-то. Считается, распил лобзиком фанеры – это самый простой процесс, так как материал не имеет большой толщины. Иногда требуется распиливать маленькие детали. Как ровно пилить лобзиком фанеру? Это будет упрощено при наличии специального стола. Он в основном идет с этим электрическим инструментом, хотя многие его создают после приобретения самостоятельно.

Применение струбцины необходимо всегда. Это же касается и стола – его крепят при помощи такой установки. Но процесс распила происходит в обратную сторону. А вот движение производится не электрооборудованием, а именно деталью. Специалисты считают, что так линии получаются точными и правильными.

Многие новички могут сталкиваться с такой проблемой, как зажим пилы. Но как с этим справляться? Часто многие применяют сменную пластину. Это относится к дополнительным инструментам. При этом материал для создания такой составляющей берется самый различный. А фиксация ее происходит к подошве электроустановки. И уже с применением таких составляющих, как направляющая шина и адаптер, получается точная линия.

Иногда при распиливании материал начинает нагреваться, и процесс будет просто тормозиться. В такой ситуации потребуется охлаждать материал. Для этого применяют простую холодную воду. Она фиксируется на опорной подошве. Часто у людей возникает вопрос о том, как ровно пилить лобзиком ламинат. Все знают, что это дерево, по этой причине к нему применяется тот же принцип. В процессе укладки ламинатной доски именно такой инструмент помогает сделать процесс более простым.

Лучше распил делать с тыльной стороны, и берется для этого самая маленькая пила. Это помогает избежать деформации по линии среза. Именно с металлическими деталями происходит нагревание. Тут нужна холодная жидкость, а для инструмента – машинное масло. Для создания линии отреза любой формы берется самая тонкая пила. Еще одно дополнение – это кругорез. Перед его установкой проделывают по центру отверстие.

Ровный распил материалов

Теперь разберемся, как профессионалы ровно разрезают различные стройматериалы. Это позволит понять, можно ли лобзиком пилить доски, металл, пластик, кафельную плитку и так далее.

Распил пиломатериала

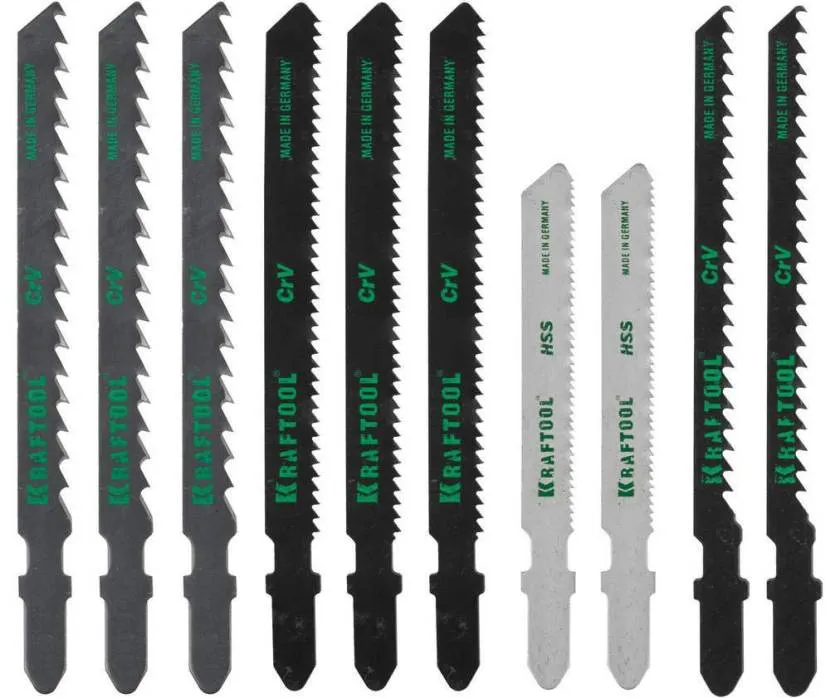

Если пилят пиломатериал, например доски, выбирают стандартные режущие полотна. У них зубья направлены вверх. Они имеют средний размер, а шаг между ними составляет 2,5-4 мм. Их длину выбирают с учетом толщины детали. При этом на электроинструменте выставляют максимальную частоту хода. Ее уменьшают, когда становится неудобно выполнять работу или пилка начинает перегреваться.

Стандартные пилки по деревуИсточник kemp1.ru

Специалисты обычно увеличивают скорость реза, когда выполняется распил деревянных деталей, которые после монтажа не видно. Для этого включается маятниковый ход, который отрицательно влияет на качество пропила.

Сам процесс реза выполняют по тыльной стороне пиломатериала. Иначе существует вероятность повреждения деревянного элемента. Во время выполнения работы электроинструмент ровно прижимают к заготовке и плавно его двигают. Тем более электролобзик сам перемещается в пиломатериале. Это отчетливо чувствуется, когда активирован маятниковый ход.

Распил ламината или ДСП

Перед тем как пилить лобзиком ламинат или древесно-стружечную плиту, выбирают пилку. Обычно используют режущее полотно обратного реза. Именно оно позволяет выполнить качественный пропил без повреждения ламинированной поверхности. Однако во время работы увеличивается вибрация, из-за чего некоторые мастера испытывают дискомфорт.

Распил ламината по тыльной сторонеИсточник asset.conrad.com

Для уменьшения вероятности образования сколов выключают маятниковый узел. При этом выставляют максимальное значение частоты хода. Во время самого процесса электроинструмент плотно прижимают к пиломатериалу, но сильно на него не давят.

Часто мастера во время распила ламината или древесно-стружечной плиты используют антискользящий вкладыш. Он вставляется в направляющие, которые находятся на подошве лобзика. Нередко в комплект инструмента входит сразу несколько вкладышей. Они друг от друга отличаются толщиной пропила. Эту характеристику подбирают под аналогичный параметр пилки.

Распил металла

Перед тем как пилить электролобзиком металлическую заготовку, устанавливают режущее полотно с мелкими зубьями, между которыми расстояние составляет от 1 до 2 мм. Такая пилка очень сильно похожа на ножовку по металлу. Ее применяют для реза также и других материалов. Она позволяет выполнить максимально чистый пропил.

Режущее полотно по металлуИсточник ideaplus24.ru

Когда разрезается металлическая заготовка, устанавливают минимальную частоту хода. При этом маятниковый механизм выключают. Сам же распил осуществляют медленно, на электролобзик не давят. Обычно заготовку сначала прочно закрепляют таким образом, чтобы пропил выполнялся максимально близко к опоре. Если этого сделать не удается, тогда металл зажимают между двумя листами древесноволокнистой плиты. При этом распил осуществляют сразу всего пирога, чтобы исключить образование заусенец на металлической заготовке. Обычно такой способ применяют, когда необходимо распилить тонкую жесть по криволинейной траектории, разметку которой делают на верхнем листе ДВП.

Распил пластика

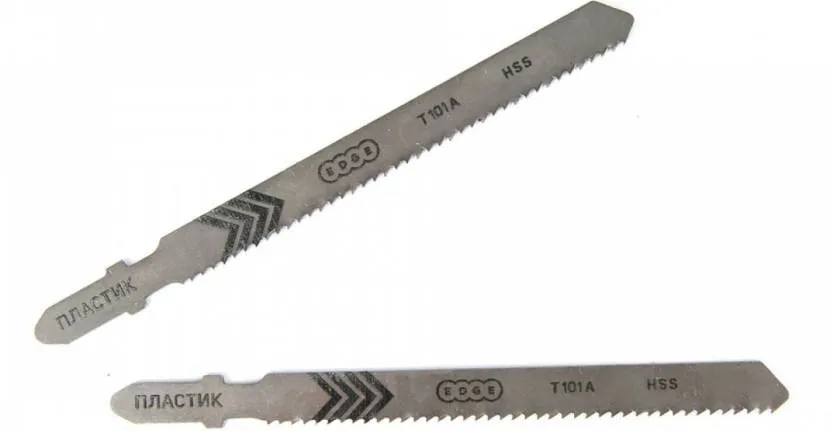

Перед тем как правильно пилить электролобзиком пластик, приготавливают пилку аналогичную режущему полотну для металлических заготовок. Другими словами, она должна иметь мелкие зубья. Только такой пилкой мастерам удается выполнить качественный распил.

Пилки для распиловки пластикаИсточник хозмаг40.рф

Вид обрабатываемого пластика влияет на настройки лобзика. Обычно частоту хода режущего элемента выставляют максимум на 40% от возможного наибольшего значения. При этом маятниковый механизм отключают или устанавливают на минимум. Только так удается ровно разрезать пластик.

Распил кафельной плитки

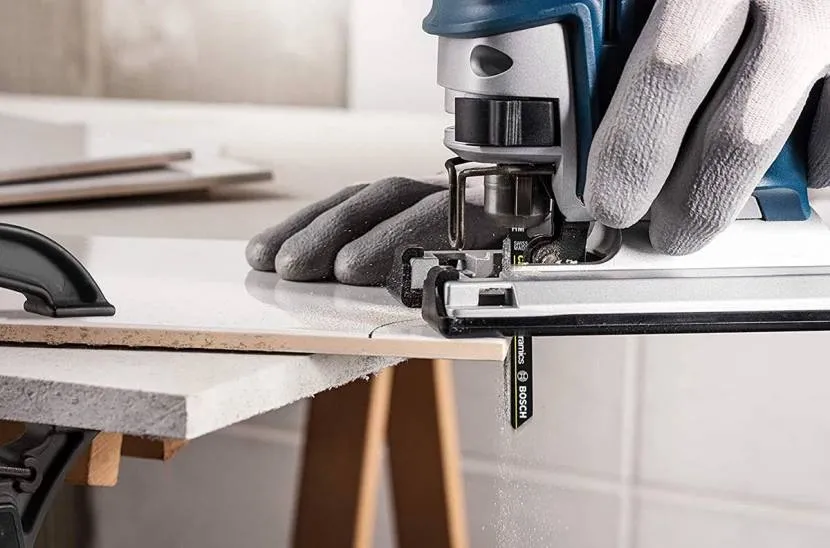

Для распила кафельной плитки в электролобзике устанавливают специальную пилку, у которой отсутствуют зубья. Такое режущее полотно имеет абразивную поверхность. Во время распила она быстро истирается. Из-за этого кафельную плитку редко пилят электрическим лобзиком, так как для выполнения большого объема работ требуется израсходовать слишком много специальных режущих полотен.

Если же все-таки мастер решает распилить кафель электролобзиком, тогда он отключает маятниковый механизм на инструменте и устанавливает минимальную частоту хода пилки. Обычно электроинструмент используют для выпиливания кафельных криволинейных деталей небольшого размера.

Криволинейное выпиливание в кафельной плиткеИсточник bobvila.com
