Как выбрать контроллер?
Что же понадобится, происходит переделка шуруповерта на литиевые аккумуляторы. Штатная зарядка для устройства требуется обязательно. Выбирая для себя контроллера учтите, что прибор должен соответствовать двум параметрам:
- показателю номинального рабочего напряжения;
- показателю номинального рабочего тока.
С напряжением что остается сделать нашему клиенту предельно ясно: если батарея 11,1 В, то не контроллер будет с таким же напряжением.
Понятие «номинальный рабочий ток» подразумевает пропускную способность защиты платы. Таким образом, контроллер на четыре А рассчитан на отметку тока четыре А, а при показателе восемь А на этот адрес ложится дополнительная нагрузка. Тогда сработает защитное устройство. Подобные технические данные изложены в паспорте каждой модификации контроллера. В одна модификация может обладать показателем тока ограничения тридцать А, а другая — пятьдесят А. Не оба эти устройства формально будут пригодны для функционирования. Также для литиевого аккумулятора имеется ограничение в габаритах. Поэтому следует приобретать такой контроллер, который уместится в корпусе старой батарейки.
Советы домашних умельцев
Несмотря на большой выбор профессионального и бытового инструмента в магазинах, многие домашние мастера изготавливают этот инструмент своими руками из простых и доступных материалов.
Как сделать электрическую отвёртку своими руками
Чаще всего умельцы изготавливают мини аккумуляторную отвёртку своими руками для разборочно-сборочных и ремонтных работ с офисной техникой, электрическими игрушками и другими видами креплений с миниатюрными винтами, болтами и гайками. Для этих целей они используют:
- четыре батарейки АА на 1,5 вольта с корпусом от старого пульверизатора;
- два трёхконтактных металлических тумблера;
- электромотор на 6 вольт и редуктор от детской игрушки;
- пластиковый магазин для бит;
- две пластиковые бутылки.
Кроме этого, потребуются недорогие материалы и стандартный бытовой инструмент:
- силиконовый клей;
- пластиковая полоска;
- изоляционная лента;
- ножницы;
- отвёртка;
- кусачки;
- паяльник.
Видео: как сделать мини электрическую отвёртку своими руками
Переделка электрической отвёртки на литиевые аккумуляторы
Есть смысл поменять NiCd батареи в аккумуляторной отвёртке на литиевые. Выгоды очевидны:
- Li-ion аккумуляторы используются чаще, их легче купить;
- их можно заряжать, не дожидаясь полной разрядки;
- ёмкость, а следовательно, и мощность литиевых батарей больше, чем у кадмиевых аналогов.
Здесь будет рассмотрен пример переделки аккумуляторной отвёртки на литиевые батареи, которые используются при ремонте системных блоков, принтеров и другой оргтехники. Поэтому её зарядка будет осуществляться от порта компьютера.
Инструменты и материалы
Для переделки на литий потребуются:
- плата контроллера заряда ТР 4056 без защиты (можно купить на любом радиорынке);
Плата для зарядки литиевых аккумуляторов продаётся на компьютерных рынках
- литиевые батареи от ноутбука;
- соединительные провода различной длины;
- набор надфилей;
- термопистолет с клеем.
Для уменьшения штатного зарядного тока платы с 1 А вдвое следует перепаять резистор сопротивлением 1,2К на резистор 2,4К.
Последовательность работ
Замена аккумуляторов производится довольно просто, для этого специальные электротехнические навыки не нужны.
- Аккуратно разъединяем половинки корпуса. Для этого откручиваем винты и снимаем одну половинку.
Корпус отвёртки разбирается на две части после откручивания всех соединительных болтов
- Извлекаем старые кадмиевые батарейки и прикидываем, куда поместить гнездо USB. Приемлемый вариант — в плоскости разъёма.
После отсоединения блока NiCd батареек нужно определить место для установки разъёма USB, через который прибор будет заряжаться
- Фрезой вырезаем в пластмассовом корпусе на стыке углубление для USB и светодиодов зарядки.
Корпус отвёртки обычно выполнен из толстого пластика, поэтому для аккуратного изготовления отверстия лучше пользоваться специальным инструментом
- Вставляем литиевую батарейку и контроллер зарядки на свои места. Соединяем проводами между собой и электродвигателем. Фиксируем диэлектрической пастой.
Размещаем литиевые батарейки в рукоятке отвёртки и подсоединяем к плате зарядки и к электродвигателю
- Собираем корпус аккумуляторной отвёртки. Для этого обезжириваем стык и наносим клей. Потом прижимаем половинки корпуса друг к другу и стягиваем винтами.
Обезжириваем стык и наносим на него термоклей
- Подсоединяем шнур для зарядки к включённому компьютеру и к гнезду USB на корпусе отвёртки.
Для проверки правильности сборки нужно подключить отвёртку к компьютеру — индикаторы зарядки долны загореться
- Ждём окончания процесса зарядки. Как только индикаторы загорятся синим светом, можно начинать пользоваться отвёрткой.
Отвёрткой можно пользоваться после того, как индикаторы загорятся синим цветом
Видео: переделка отвёртки на Li-on аккумулятор
- Раскрутить половинки корпуса, не забывая про откручивание скрытых шурупов.
- Извлечь старые батарейки аккумулятора с отрезанием проводов, концы заизолировать.
- Выяснить напряжение из маркировки, нанесённой на рукоятку.
- Удалить старый адаптер для зарядки.
- Вместо него подобрать новый адаптер питания, с ограничением по току чуть выше номинального напряжения.
- Собрать с соблюдением обратной последовательности.
В самом простом варианте вместо аккумулятора внутрь отвёртки можно вставить адаптер питания и выпустить наружу кабель с клеммным разъёмом
Разборка и сборка
Переделка шуруповерта на литиевые аккумуляторы включает следующие этапы:
- Следует вскрыть старый аккумулятор, отвинтив пять шурупов.
- Извлечь из корпуса Ni-Mh-батарею. Будет заметно, что контактная площадка, входящая в зацепление с контактной группой шуруповерта, приварена к минусовому контакту одной из Ni-Mh-ячеек. Точки сварки следует обрезать посредством инструмента с вмонтированным в него отрезным камнем DREMEL 4000.
- К контактам припаиваются провода, сечение которых составляет не меньше 2 мм 2 для силовых выводов и 0,2 мм 2 для терморезистора. Контактная площадка вклеивается в корпус аккумулятора посредством термоклея.
- По показателю внутреннего сопротивления на измерителе подбираются четыре ячейки. Значение должно быть одним и тем же для всех четырех приборов.
- Литиевые ячейки склеиваются термоклеем так, чтобы они располагались в корпусе компактно.
- Сварка ячеек проводится на станке для контактной сварки посредством сварочной ленты из никеля (показатель ее сечения должен быть равен 2Х10 мм).
Как выглядят литиевые аккумуляторы?
Большая часть устройств из лития заключено в призматический корпус, но некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды не сепараторы. Корпус делается из алюминия по другому стали. Положительный полюс выходит на корпусную крышку.
В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Прочитал часть текста. У меня тоже была проблема с аку от 18 шуруповерта. Наткнулся на схему в журнале радио номер 3 2006 года. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов не размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту не просачиваться вовнутрь кислороду не влаге.
Все за и против переделки аккумулятора шуруповёрта на литиевые элементы
Для начала следует задуматься, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в ряде случаев может привести к выходу из строя как аккумулятора, так и самого шуруповёрта. Поэтому, давайте, рассмотрим все за и против этой процедуры. Возможно, что после этого некоторые из вас решат отказаться от переделки Ni─Cd аккумулятора для шуруповёрта на литиевые элементы.
Аккумулятор шуруповёрта
Доводы «за»
Начнём с преимуществ:
- Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
- Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
- У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.
Теперь о недостатках и сложностях литиевых аккумуляторов.
Доводы «против»
- Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
- Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
- В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
- Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
- Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
- Цена литиевых аккумуляторов выше кадмиевых.
Как заряжать аккумулятор, правила
Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.
Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.
С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.
Li ion аккумуляторы как правильно заряжать?
Не разряжать полностью
Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.
Полная разрядка производится не чаще раза в 3 месяца
Как правильно заряжать литий ионные аккумуляторы?
Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.
Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки
Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки
Хранение с небольшим зарядом
Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.
Заряжать только оригинальной зарядкой
Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:
- Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
- Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.
Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.
Не перегревать аккумулятор при зарядке
Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.
Экспресс-метод тестирования: измеряем U на полюсах АКБ
Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.
Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене. Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.
Как устроены «родные» АКБ в шуруповёртах
Аккумуляторные батареи шуруповёртов имеют достаточно простое устройство. В самом шуруповёрте располагается несколько батареек, которые между собой соединены. Они созданы для недолговечной работы, так как состоят из простых элементов.
Виды аккумуляторов для шуруповерта.
Причины выхода из строя старых аккумуляторов
Причин выхода из строя старых аккумуляторов существует очень много. Для того чтобы их избежать, потребуется выполнять технику безопасности и правила работы с электронными приборами и аккумуляторными батареями. Также нужно соблюдать условия хранения.
Популярные причины выхода из строя старых источников питания.
| Естественный износ | Самая популярная причина среди всех возможных. Срок эксплуатации любой аккумуляторной батареи не вечный. Единственное, что можно сделать это продлить этот срок до максимально возможного. |
| Неисправность аккумуляторной батареи | Список неисправностей может быть обширным. |
| Окисление контактов | Обычно происходит после слишком длительного времени хранения. Чтобы избежать такой неприятности, нужно поддерживать зарядку хранящегося элемента. Если было обнаружено окисление, его можно попробовать убрать при помощи наждачной бумаги или специального раствора. |
| Перегрев устройства или аккумуляторной батареи | Если случился перегрев, то вероятнее всего сгорели схемы, конденсаторы или контакты АКБ. Это может произойти из-за неисправности контроллера питания, который следит за температурой. В этом случае восстановить её уже будет практически невозможно. |
| Неисправность используемого шуруповёрта | Причина может крыться в самом устройстве, чтобы это выяснить, нужно проверить аккумулятор на работоспособность. |
| Неисправность зарядного устройства | Иногда бывает, что АКБ просто не может подзарядиться из-за поломки ЗУ. Восстановить его можно, но для этого необходимо иметь специальное оборудование, навыки и материалы. |
| Другие трудности | Неправильная работа оборудования или обрыв проводов, нарушение функциональности платы. |
Плюсы и минусы установки литиевых аккумуляторов
Литий-ионные модели аккумуляторных батарей имеют ряд своих особенностей. Безусловно стоит попытаться сделать такую разновидность самостоятельно, так как они лучше родных аккумуляторов. Преимуществ больше чем недостатков.
Положительные стороны литий-ионных моделей:
- повышенная плотность электроэнергии на 1 массы;
- саморазрядка практически отсутствует. Это означает, что при длительном хранении, устройство не потеряет былую ёмкость и будет достаточно провести цикл тренировки для такой разновидности;
- эффекта памяти нет. Значит, что аккумуляторная батарея не имеет неприятного свойства «запоминать» последний цикл зарядки. Аккумуляторную батарею можно заряжать при любом удобном моменте, не зависимо от оставшегося количества зарядки;
- создать собственный аккумулятор на литиевой основе не является дорогостоящим мероприятием. Потребуется некоторые элементы, которые стоят недорого и помимо изготовления аккумуляторных батарей пригодятся и в других бытовых вопросах;
- источники питания могут проработать большой срок службы если производить за ними правильный уход;
- ионные аккумуляторы могут проработать от одного заряда дольше, чем другие модели.
Отрицательные стороны:
- литий-ионные модели «боятся» глубокого разряда. В плюсах устройств говорится о возможности заражать их в любое время и при любой зарядке. Есть одно исключение, нельзя допускать полного разряда аккумуляторной батареи, это приводит к потере энергетической ёмкости и выходу из строя;
- самостоятельно создать источник питания получится только у более менее знающих людей;
- опасность несёт в себе перегрев. Из-за него устройство выйдет из строя вместе с АКБ.
Минусы являются достаточно размытыми и могут относиться ко многим современным аккумуляторным батареям. Поэтому выводу необходимо делать самостоятельно.
Как переделать
Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.
Разборка блока питания для новой зарядки
Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.
Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.
Пайка проводов к модулю стабилизации
Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:
- Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
- Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
- Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.
Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.
Пайка проводов блока питания с модулем

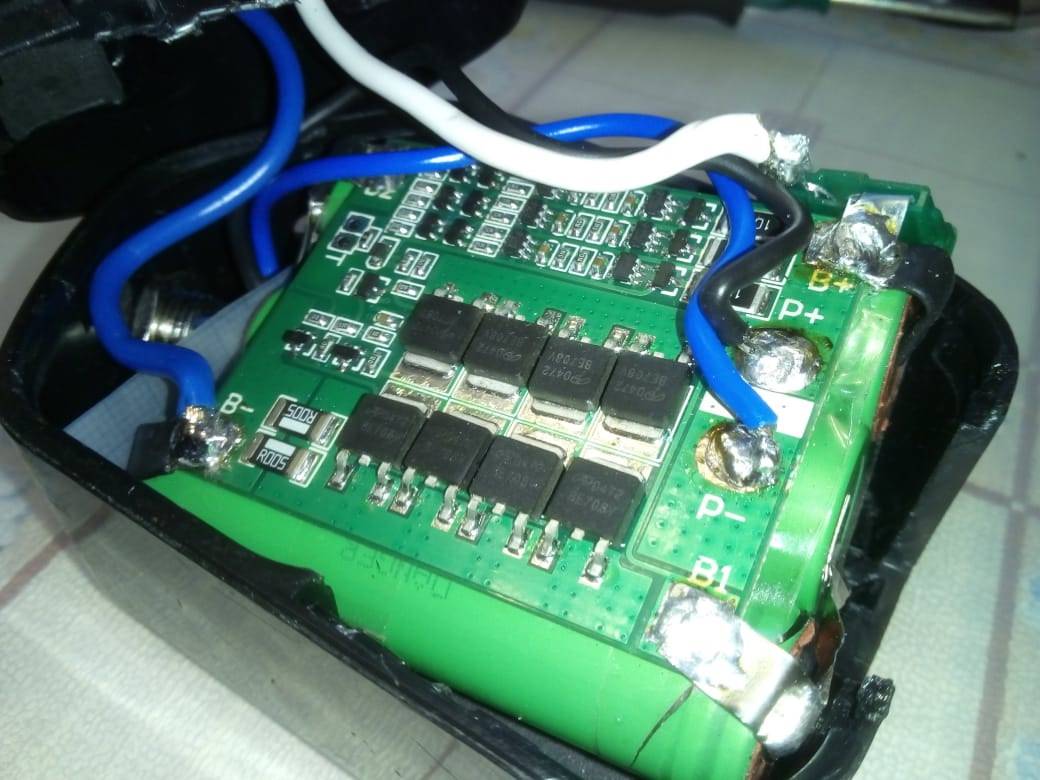

На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.
Установка напряжения
На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.
Размещение в корпусе
Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.
К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.
Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.
Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.
Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.
Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт — долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.
Подготовка и сборка аккумулятора
Нередко встречаются случаи, когда качественный шуруповерт перестает выполнять свои функции из-за слабой батареи. Выкидывать такой инструмент жалко, лучше выполнить переделку аккумулятора шуруповерта. Никелевые батареи обычно встречаются у дешевой аппаратуры, так как обладают неудовлетворительными эксплуатационными характеристиками.
Преимущества литьевых батарей:
- Хорошая токоотдача;
- Мощность шуруповерта не снижается при разрядке аккумулятора;
- Изделие медленно разряжается;
- Время зарядки составляет 1-1,5 часа;
- Батарею можно дозаряжать без вреда для объема.
Литьевые аккумуляторы имеют удобную форму «банки» с диаметром 18 мм и длиной 65 мм. Чтобы шуруповерт перевести на качественную батарею, следует приобрести высокотоковые банки.
Для переделки аккумулятора шуруповерта требуется соединить литьевые батареи. Для этого подготавливается специальный батарейный отсек. Также можно попробовать спаять устройства, но для этого потребуется слабый паяльник, так как такие изделия не переносят перегрева. Опытные умельцы для соединения литьевых аккумуляторов своими руками применяют точную сварку.
Важно, чтобы все банки имели одинаковую емкость, иначе батарея с меньшими показателями быстрее выйдет из строя. Чтобы обезопасить систему, рекомендуется в схему литьевого аккумулятора включить платозащиту
Переделка аккумулятора шуруповёрта на литиевые батареи
Промышленность давно выпускает шуруповерты, и многие люди обладают старыми моделями с никель-кадмиевыми и никель-металлогидридными аккумуляторами. Переделка шуруповерта на литий позволит улучшить эксплуатационные характеристики аппарата, не покупая новый инструмент. Сейчас много фирм предлагают услуги переделки аккумуляторов шуруповерта, но сделать это можно и своими руками.
Переделка на литиевые аккумуляторы 18650
Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).
Литий-ионные аккумуляторы имеют следующие преимущества:
- высокая емкость, которая обеспечит большее время работы шуруповерта;
- меньшие размеры и вес;
- хорошо сохраняет заряд в нерабочем состоянии.
Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда.
Такие аккумуляторы можно просто заказать на алиэкспресс: Узнать цену на Aliexpress
При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.
Сборка аккумулятора на литиевых элементах
Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы.
На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу.
Доводы «за»
Начнём с преимуществ:
- Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
- Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
- У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.
Теперь о недостатках и сложностях литиевых аккумуляторов.
Доводы «против»
- Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
- Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
- В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
- Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
- Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
- Цена литиевых аккумуляторов выше кадмиевых.
Необходимые компоненты для переделки
Вначале подготавливают инструменты, которые понадобятся. Их список определяется особенностями процесса, в частности использованием точечной сварки или пайки.
Для переделки необходимы:
- аккумуляторы Li-ion – 18650 считается самым популярным видом;
- модуль, который обеспечивает равномерную нагрузку при зарядке, либо защитная плата;
- аппарат контактной сварки;
- отвертка;
- термоусадка;
- провода сечением 2.5 мм², 1.5 мм², 0.75 мм²;
- дисковый нож.
Вместо пайки лучше использовать контактную сварку, так как литий ионные аккумуляторы очень чувствительны к нагреву, от очень высокой температуры придут в негодность.
Продолжаем разбирать аккумулятор шуруповерта Интерскол
Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.
Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.
Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.
Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.
Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.
Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие
Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума
Достал изоленту синюю радиотехническую
Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.
При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.
Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.
Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
Особенности переделки
В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.
Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.
В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.
Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.
Переделка на литиевые аккумуляторы 12 вольт
Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.
Переделка на литиевые аккумуляторы 18 вольт
Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.
