Способы устранения неисправностей и ремонт своими руками
Ремонт бензопилы Husqvarna осложняется тем, что для этого требуются специальные инструменты, которые обычно не входят в арсенал домашнего мастера. Но все их можно купить в магазине автозапчастей или сделать своими руками.
Помимо обычных наборов отверток и молотков вам потребуются:
- Остановился поршень. Его можно заменить синтетическим стартовым шнуром с завязанными узлами на 2-3 см.
- Отвертка для головок болтов бензопилы. Они специфические — в виде полукругов или звездочек.
- Ключ регулировки сцепления.
- Ключ комбинированный для свечей.
- Компрессор для очистки внутренних объемов от опилок, пыли и грязи.
Если вы планируете чистить и устранять неисправности в сборе цилиндр-поршень, вам понадобится манометр и клей-герметик.
Процедура разборки бензопилы Husqvarna следующая:
- снимается верхняя крышка;
- аварийный тормоз и пильная шина с цепью отсоединены;
- дроссель снят;
- откручивается свеча;
- через отверстие свечи зажигания устанавливается фиксатор поршня и разбирается маховик (потребуются значительные усилия).
После этого отключается передняя ручка, затем карбюратор, масляный насос и, наконец, двигатель.
Устранение неисправностей системы зажигания сводится к замене неисправных свечей зажигания на новые. Используются только разъемы Champion RCJ7Y. Катушка зажигания бензопил Husqvarna электронная, не требует обслуживания; в случае выхода из строя полностью заменяется, как и стартер.
Регулировать систему зажигания не нужно. Единственная неисправность, которая устраняется регулировкой — это создание зазора между маховиком и катушкой. Зазор устанавливается с помощью кузнечных щупов. Стандартный размер 0,2 мм.
Регулировка карбюратора
Карбюратор Husqvarna 142 имеет 3 регулировочных винта, обозначенных H, L и T. Первый предназначен для настройки впрыска на максимальную скорость, второй на низкую скорость, третий определяет параметры впрыска топлива на холостом ходу.
Первоначально впрыск топливной смеси проверяется на холостом ходу поворотом винта L ¼ на один оборот против часовой стрелки. Если пильная цепь движется, движение останавливается затягиванием винта T. Регулировка осуществляется с помощью визуального и слухового контроля: двигатель не должен скрипеть и не должен выделять белый дым. Правильное положение винта определяется опытным путем.
Затем блокируется ускоритель бензопилы, и впрыск на высоких скоростях регулируется точно так же с помощью винта H.
Попадание лишнего воздуха в карбюратор устраняется заменой порванной трубы — черной трубы, идущей к карбюратору, или ее более прочной фиксацией.
Регулировка карбюратора бензопилы вдали от сервисной мастерской
Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.
Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.
Порядок настройки следующий
Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.
Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.
Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.
Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.
В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.
Признаки правильной регулировки
- На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
- При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
- При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
- Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.
Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.
Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.
Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

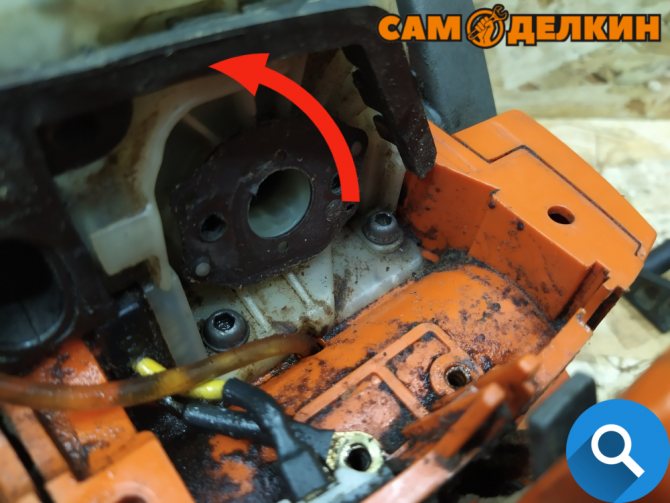

На иллюстрации они показаны стрелками.
Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.
Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.
После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.
Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.
Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.
Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.
Cодержание
В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.
Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.
Как правильно отрегулировать карбюратор бензопилы Husqvarna 142
Регулировка карбюратора бензопилы
Карбюратор имеет три регулировочных винта:
L – винт жиклера низких оборотов
H – винт жиклера высоких оборотов
Т – винт регулировки холостого хода
С помощью винтов H и L регулируется соотношение горюче-смазочной смеси и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение смеси, обороты растут.
Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов увеличивается, против часовой стрелке – уменьшается.
Основная настройка карбюратора производится на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем оптимальная смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Затем производится точная регулировка карбюратора.
При вращении цепи на холостых оборотах необходимо поворачивать винт T против часовой стрелки до тех пор пока цепь не остановится.
Точную регулировку карбюратора можно проводить только в разогретом состоянии специалистами со специальным оборудованием (счетчик оборотов) .
Сначала регулируется винт L, затем H и в конце винт Т.
Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против) . После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.
Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.
После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.
Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.
Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.
если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.
Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.
Устройство и принцип работы карбюратора
Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.
От правильной настройки и регулировки зависит исправное функционирование устройства.
А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.
Его конструкция состоит из следующих элементов:
- корпус с зажимными болтами и набором прокладок;
- топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
- диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
- поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
- основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
- диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
- игольчатый клапан — устройство, регулирующее подачу топлива;
- жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.
Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.
За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха
При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к
его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.
Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.
Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.
Технические и технологические особенности
Для увеличения производительности, эксплуатационной надежности и долговечности в производстве бензопильного ассортимента задействованы более высококачественные материалы. Также опыт удачного внедрения прошлых разработок, собственные конструкторские решения.
Только приобретая оригинал, можно получить полную уверенность, что мощность и другие свойства бензопилы Хускварна модели 142 управятся с поперечной, диагональной либо продольной распиловкой всех видов древесной породы поперечником до 30 см.
- Эти характеристики определяют пригодность инструмента для заготовки древесного горючего, разделки строй лесоматериалов, формирования крон декоративных и садовых деревьев.
- Возможность эксплуатации пилы с более маленькими и комфортными для работы в недоступных местах шинами, определяет пригодность инструмента для строительства деревянных конструкций специального и общего предназначения.
- Работа с пилой не просит проф квалификации, нужные способности стремительно нарабатываются в процессе самой работы.
Китайская бензопила.Ремонт и регулировка карбюратора.Диагностика карбюратора.
Не заводится китайская бензопила
.Диагностика иремонт .Ремонт карбюратора.Регулировка карбюратора.
Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.
Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро. Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя. Снимать грязный фильтр для очистки нужно аккуратно, чтобы грязь с него не попала в карбюратор. Фильтр следует почистить или промыть в воде с каким-нибудь моющим средством, просушить и установить обратно.
Читать также: Как отличить нулевой провод от заземления
Разрегулированность карбюратора устраняется его регулировкой. Ремонт электропилы своими руками ремонт электропилы интерскол часто сводится. Обычно это делается с помощью трех винтов. максимальных и минимальных оборотов и винта холостого хода. Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов). чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора. Пример регулировки карбюратора бензопилы
смотрите в статье Работа бензопилой.
Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны. Ремонт своими руками бензопил «хускварна» и «штиль»: видео. Так как со разбирать. Карбюратор. одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.
Ниже изображена схема другого карбюратора бензопилы.
Если опыта и уверенности в собственных силах нет, ремонт карбюратора бензопилы лучше доверить специалисту сервисного центра. Иногда для качественной очистки карбюратора приходится применять ультразвуковую очистку.
Глушитель
. Нередко причиной неисправности двигателя, особенно в том случае, когда двигатель нормально работает на малых оборотах и глохнет под нагрузкой, становится забивка продуктами сгорания искрогасителя глушителя, которая препятствует нормальному выхлопу. Даже самая дорогая и качественная бензопила ремонт своими руками. Своими руками:. Ремонт в данном случае состоит в снятии глушителя, разборке (если он разборный) и его мокрой чистке от нагара с использованием моющих средств. Неразборный глушитель после мойки сушится феном. Помните, что нагар содержит вещества являющиеся канцерогенами, и сухая чистка, вследствие которой возможно их вдыхание, недопустима. Китайская бензокоса. Ремонт своими руками. 78,364. При снятии глушителя, выпускное отверстие двигателя затыкается чистой тряпкой.
Сегодня практически каждый владелец частного дома либо продвинутый дачник пользуется бензопилой, которая обладает высокой мобильностью, неприхотливостью в эксплуатации и ремонте. Среди множества представленных на рынке моделей бензиновой техники и инвентаря стоит выделить шведский бренд Husqvarna. Основанная 400 лет назад компания Хускварна сначала выпускала оружие, а в 1959 году в связи с необходимостью расширения линейки товаров наладила выпуск бензопил. В отличие от конкурентов данный производитель стремился усовершенствовать компоновку пилы. Для уменьшения уровня издаваемого двигателем шума знаменитый дизайнер из Швеции Сикстен Сазон на примере мотоцикла использовал в бензопиле хускварна глушитель.
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Как устроен бензопильный карбюратор?
Карбюратор бензопилы Stihl MS 181 C BE
Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.
Устройство карбюратора:
- Основа
Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.
Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.
На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).
- Поплавковая камера
Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.
Конструктивная схема карбюратора бензопилы
Работает бензопильный карбюратор по следующему принципу:
- при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
- скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
- горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
- проходя через диффузор, воздух захватывает поступающее туда топливо;
- образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.
Принцип работы карбюратора бензопилы
Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.
