Хускварна 240 как снять карбюратор

Особенности бензопилы

Среди своих конкурентов бензопила husqvarna 240 16 дюймов, выделяется за счет своей эргономичности и качества исполнения. Детали её корпуса изготовлены из высокопрочного пластика, который не боится соприкасаться с бензином или маслом. Все они прекрасно подогнаны и бензопила смотрится как единое целое.

Бензопила хорошо сбалансирована и имеет удобное расположение элементов управления.

К основным особенностям модели, можно отнести наличие следующих инновационных разработок компании Хускварна:

Антивибрационная система, состоящая из надежных металлических амортизаторов, которая имеет запатентованное название LowVib;
Система, комбинирующая управление положением дроссельной заслонки и выключением двигателя;
Очистка воздуха, при помощи центробежной системы Air Injection;
Последняя, но самая важная, это система X-Torq, о которой подробнее речь пойдет чуть ниже.

Видео

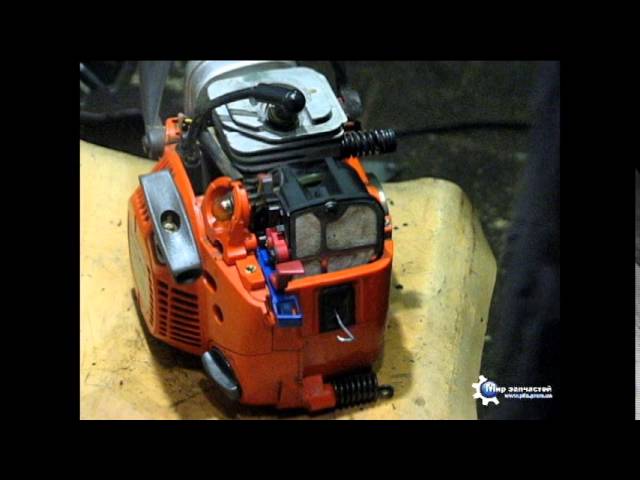

Ниже представлен видео обзор бензопилы Хускварна 240, сделанный обычным пользователем. Посмотрев его можно узнать, как запускать бензопилу, основные неисправности, а также личное мнение автора о данной модели пилы.

Бензопила Husqvarna в 240-ой модификации пользуется высокой популярностью среди владельцев крупных садов и придомовых участков. Этот полупрофессиональный инструмент выделяется повышенной мощностью, улучшенной системой смазки пильной гарнитуры и довольно низким расходом топлива. Бензопила Husqvarna 240 отличается от рыночных аналогов улучшенной эргономикой, что позволяет использовать ее в труднодоступных местах без риска повреждения инструмента или травмы оператора.

Разборка своими руками: ничего сложного

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

Чтобы добраться до карбюратора, нужно снять верхнюю крышку бензопилы, зафиксированную тремя болтами.
Снятие крышки карбюратора
После удаления крышки не забудьте снять прокладку, которая является составной частью воздушного фильтра, и корпус последнего, для чего нужно открутить соответствующие гайки и/или снять его с фиксаторов.
На правой стороне карбюратора находится топливный шланг его нужно снять вместе с тягой привода воздушной заслонки, не забыв стянуть со штуцера, расположенного слева.
Снятие топливного шланга и тяги привода
После удаления шланга и тяги следует вынуть из фиксирующего гнезда наконечник тросика заслонки и окончательно демонтировать бензиновый шланг.
Удаление троса дроссельной заслонки
После этого карбюратор можно снимать с креплений для последующей разборки.

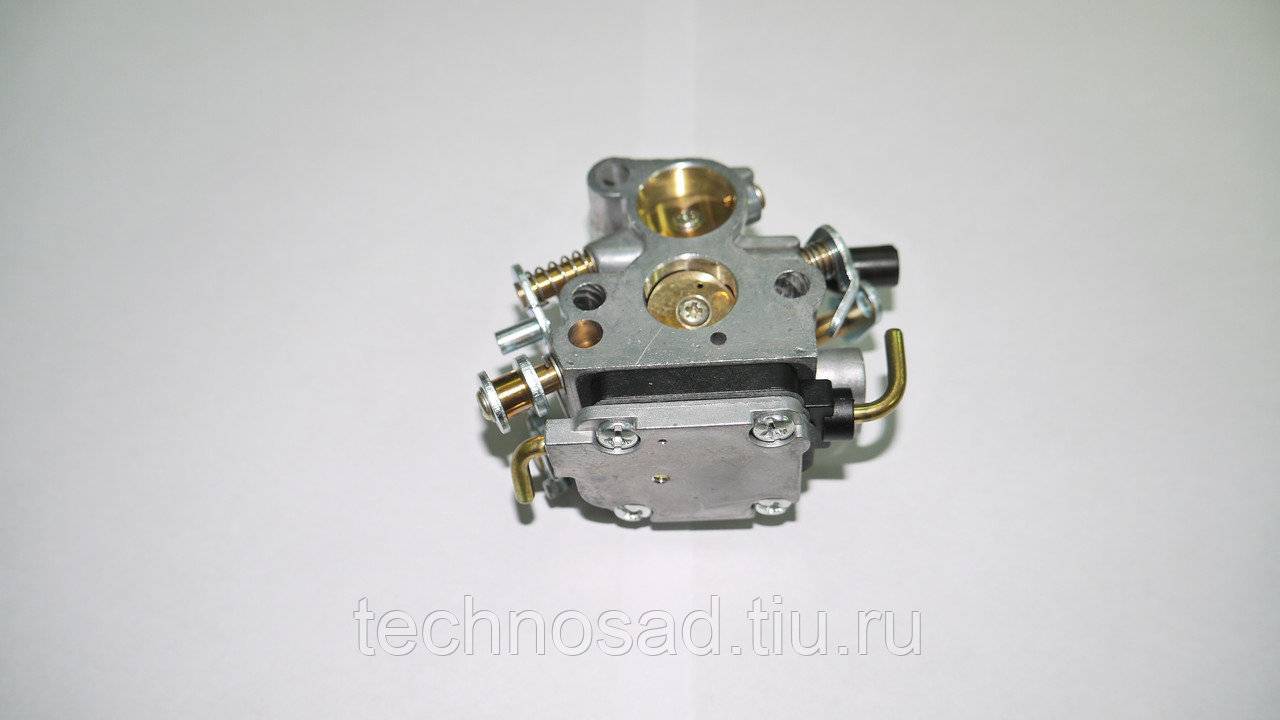

После снятия бензинового шланга карбюратор готов к разборке

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

Разборка карбюратора бензопилы на фото

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.

Ультразвуковая ванна

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

Т – регулирование холостого хода;
L – регулирование минимальных оборотов;
H – регулирование максимальных оборотов;

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. Производитель «разрешает» потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Если октановое число понижено – то для его увеличения выполняется поворот винта, справа-налево (откручиваем). Таким образом можно увеличить мощность и обороты.

Если октановое число повышено – то для его понижения выполняется поворот винта в обратную сторону (закручиваем). Это позволит уменьшить обороты двигателя.

Винты регулируют в таком порядке: L – Н – Т.

Как правильно провести регулировку? Универсального способа нет. Эта процедура, у всех чем-то отличается. Однако процесс регулировки любой бензопилы, можно условно поделить на 2 этапа.

Базовый (проводится с выключенным двигателем);
Окончательный (проводится с прогретым, не менее 10 минут, рабочим движком).

Ключ (отвёртка) для регулировки винтов карбюратора

Многие производители применяют фирменные ключи. Пользуйтесь ими, не теряйте. Найти в продаже такой специнструмент довольно не просто. Например, вот такой, как на фото справа…

Обязательно соблюдайте правила ТБ прописанные в инструкции бензопилы.

Свечи

Используйте оригинальные и меняйте своевременно. По крайней мере, раз в год это следует делать. Хотя, если посмотреть шире, то всё зависит от объёма выполняемых работ. Кто-то работает чуть ли не каждый день, а кто-то — 1 раз за летний сезон.

Состояние воздушного фильтра

Обязательно проверяется его состояние, поскольку он испытывает большую нагрузку при интенсивной работе. Мельчайшая древесная пыль находится повсюду. По завершении рабочего цикла, рекомендуется его снять и очистить (промыть).

Если это полимерная (нейлоновая) сеточка, то используется нейтральный мыльный (не вспененный) раствор. Промывку делают под струёй воды и сушат на открытом воздухе (только при «плюсовой» температуре).

Если «воздушник» поролоновый, реально промыть керосином, очень хорошо выжать и просушить (хотя керосин полностью не испарится). Бывают фильтры из материала, похожего на бархатную сетку. Такой фильтр ополаскивают в обычной тёплой воде, не применяя моющие средства. Затем сушат.

Новый абсорбирующий элемент (он же фильтр) должен быть такой же, как и отработанный.

Топливная смесь

Следует применять масло, рекомендованное производителем и в требуемых пропорциях. Иначе, есть риск лишится преждевременно гарантии. В крайнем случае, учитывайте степень форсирования движка (т.е. соотношение мощности и объёма двигателя, а косвенно – максимальное число оборотов). Помните, что недостаток или переизбыток масла в составе смеси ведёт к раннему износу ДВС.

Напоследок скажу следующее: если регулировка карбюратора бензопилы выполнена правильно, то:

При работе на холостом ходу, цепь должна быть неподвижна (при отжатом тормозе);
При нажатии на «газ», с холостых до максимальных, движок быстро, резво и легко набирает обороты. Если цепь наточена хорошо, то любое бревно бензопиле нипочём;
Звук работающего двигателя стабильный, без завываний и самопроизвольных ускорений. Прямо хочется творить, как на фото…

Анекдот в тему: Вдруг из маминой из спальни, Весь в крови, с одной ногой,

Выбегает мамин хахаль… И отец с бензопилой…

На этом всё. Буду рад, если информация пошла на пользу. Подписывайтесь в блоге на обновления, дальше будет интересней!

Удачи во всех делах и безотказной работы Вашей бензопиле, тем более сезон уже не за горами! Пока!

Цитата мудрости: Никто не богат настолько, чтобы выкупить собственное прошлое (Оскар Уилс).

Технические характеристики

Модель завоевала популярность среди пользователей благодаря ряду особенностей, соотношению качества и стоимости и наличию модификации. Бензопила Husqvarna 240 (9673260-01) выделяется надежностью исполнения и эргономичностью. Для корпуса использован прочный пластик, которому не страшны взаимодействия с жидкостью из топливного и масляного баков. Устройство мотопилы продумано производителем до мельчайших деталей и смотрится целостной конструкцией. Особенности изделия:

Удобное расположение органов управления. Равномерное распределение веса между основными деталями конструкции.
Специальные металлические амортизаторы снижают локальную вибрацию.
Эффективная система очищения воздуха.

Бензопила Husqvarna 240 16″ имеет следующие технические характеристики:

Емкость бака с топливом – 0,3 л, с маслом – 0,2 л.
Число вращений – до 9000 в минуту.
Шина длиной до 16 дюймов.
Работа с экономичным расходом масла.
Мощность двигателя – 1,5 кВт, объем цилиндра – 3,2 см³.
Производитель рекомендует использовать шину длиной 33-40 см.

Производитель использует технологию X-Torq – новую методику очистки цилиндра от продуктов сгорания. Она экономит расход топлива и уменьшает долю выброса опасных веществ в воздух. Новая порция бензина сгорает только после того, как воздух очистил пилу от вредных веществ. Для реализации системы работники фирмы изменили поршнево-цилиндрическую систему и карбюратор.

Недостаток данного механизма – чувствительность к составу воздуха. Поэтому владельцы должны часто чистить воздушный фильтр.

Модель имеет 2 вариации: бензопила Хускварна 240 E-series и TrioBrake. Первый вариант отличается:

наличием технологии Smart Start для легкого включения прибора;
откидывающейся крышкой бака ГСМ и масляной жидкости;
натяжение цепи возможно без дополнительного ключа.

Вариант TrioBrake предполагает защиту оператора от обратного удара. Снаружи отличие в имеющемся дополнительном рычаге около рукоятки с правой стороны. Это орган управления тормозит пильную гарнитуру при отскоке.
