Графитовые щётки для электроинструмента. тонкости выбора

Длина и наконечник провода щетки

ТОКОВЕДУЩИЕ ПРОВОДА

Щётки для электрических машин изготавливаются с токоведущим проводом и без него. Применяется провод марки ПЩ — неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части щётки до центра отверстия в наконечнике или до конца провода без наконечника.

Соединение токоведущего провода с телом щётки (заделка) может осуществляться методами

конопатки (К),

развальцовки (Р),

пайки (П)

запрессовки (З).

Длина провода L выбирается по ГОСТ 12232-89 из ряда (мм):

16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160.

Но на практике может отличаться в довольно сильных пределах погрешности в ту или иную сторону, главное условие – чтобы при работе щетки длины провода хватало чтобы он крепился свободно без натяжения.

В зависимости от сечения провода допустимая токовая нагрузка указана в таблице:

Номинальное сечение провода, мм2	Допустимая токовая нагрузка, А
0,16	3,90
0,30	6,00
0,50	9,00
0,75	12,00
1,00	15,00
1,50	19,00
2,50	26,00
4,00	38,00
6,00	50,00
10,00	75,00

Для крепления токоведущего провода к болту щёткодержателя на проводе устанавливается наконечник. Основные типы применяемых наконечников указаны в таблице:

Вилочный открытый (В)	Вилочный закрытый (ВГ)	Флажковый закрытый (ФГ)
Пластинчатый открытый (П)	Пластинчатый закрытый (ПГ)	Двойной открытый (Д)

Примеры полного обозначения наконечников:

8ПГ2-10 — Пластинчатый закрытый наконечник с диаметром 8 мм под два провода сечением 10 мм2;

5ФГ1-1,5 — Флажковый закрытый наконечник с диаметром 5 мм под один провод сечением 1,5 мм2.

Бывает, что щетки поставляются без наконечника, только с проводом.

Рекомендации по выбору

При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность. Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств. Этим требованиям полностью отвечают угольные щетки

Этим требованиям полностью отвечают угольные щетки

Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто)

Этим требованиям полностью отвечают угольные щетки. Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).

Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики. Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается. При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).

Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей. Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи. Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.

Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки. Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря

Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря

При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки

Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

Основные характеристики устройств

Щетки могут выпускаться вместе с проводниками. Их изготавливают из металла. Но существуют модификации и без проводников. Чтобы закрепить провод на конструкции щетки используется несколько разных вариантов – развальцовкой, впрессовкой, пайкой.

При этом сами тоководы различаются марками. Они могут быть многожильными из медной проволоки (МПЩ), гибкими, отличающимися плетением из аналогичной проволоки (ПЩ), универсальными с повышенной степенью гибкости (ПЩС).

Рассматривая описание щеток для двигателей, нужно отметить наличие наконечников контактного типа на проводе. Они необходимы для более качественного крепления болтами держателей, расположенных на щетках. Для удобства такие наконечники различаются по форме – вилочные, флажковые, двойные и пластинчатые.

Электрощетки должны обеспечивать заданный режим функционирования основного и вспомогательного электрооборудования с минимальными расходами на ремонтно-обслуживающие работы.

Поэтому к ним предъявляются определенные требования:

• безопасность и надежность коммутационного контакта без искрения и риска замыкания на обмотках;
• недопущение нарушений контактного прилегания с движущимися компонентами агрегата;
• устранение потерь электроэнергии в контакте скользящего типа;
• прочность к механическим воздействиям, сопротивление трению;
• износоустойчивость материала.

Назначение щеток для электродвигателей стиральных машин

Это деталь небольшого размера, которая состоит из мягкой длинной пружины, наконечника, имеющего форму параллелепипеда либо цилиндра, а также контакта. Их основная функция – передача электрической энергии на обмотки ротора электродвигателя машины. За счет этого происходит его вращение.

Щеткам свойственно истираться с течением времени. Происходит это из-за того, что они плотно прилегают к оси вращающегося ротора электродвигателя стиральной машины. Для их изготовления применяют мягкие токопроводящие материалы. Это необходимо, чтобы не вывести из строя элементы якоря.

Основное отличие щеток электродвигателя состоит в их прижимном элементе. Он может быть угольно – графитовым, меднографитовым или электрографитовым. Все щетки электродвигателя содержат стальную пружину и контакт из меди.

Особенности подбора

Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.

Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.

Щетки различаются и по уровню активного сопротивления

Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно

Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.

• Электродвигатели: устройство и принцип работы

• Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению

• Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.

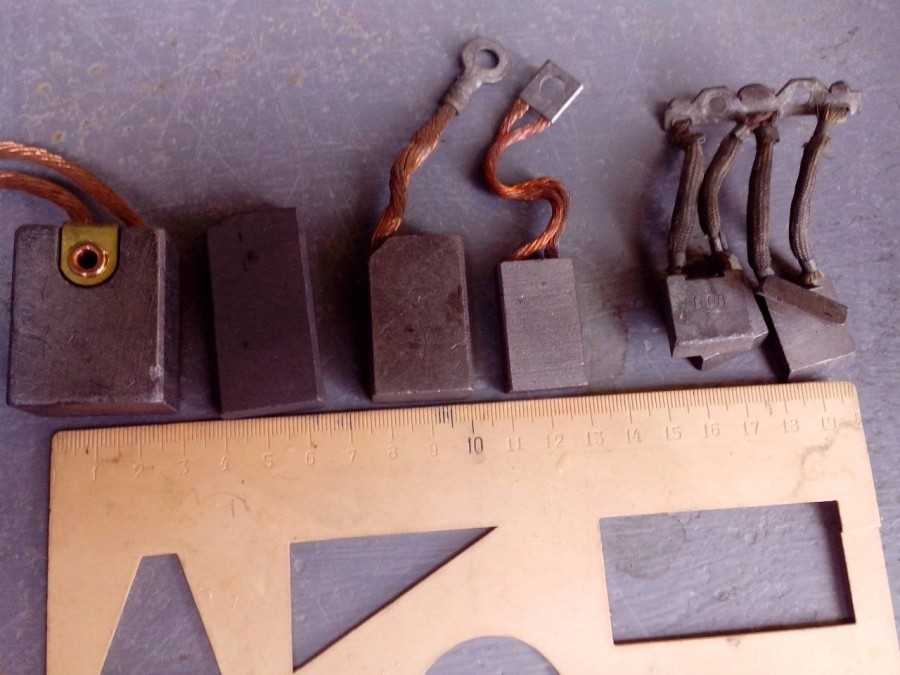

На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.

Первый способ.

Прежде всего, требуется грубая подгонка щеток по коллектору – ее проводят с помощью напильника и крупнозернистой бумаги. Затем:

• Щетки устанавливаются на место, и под них подкладывается специальная шлифовальная стеклянная бумага (№ 00). Ее рабочая поверхность должна быть обращена к щеткам. Отрезок бумаги отмеряется таким образом, чтобы по длине он был равен приблизительно 1.5 длине окружности коллектора.
• Якорь поворачивается вручную до того момента, когда бумага станет соприкасаться со всей поверхностью щеток и шлифовать ее.
• Механизм очищается от угольной пыли и продувается сильной струей сжатого воздуха.
• Двигатель включается с нагрузкой 25-30 % от номинальной для более тщательной пришлифовки щеток.

Так как наличие в двигателе пыли и продуктов износа щеток может привести к замыканию на массу кронштейна щеткодержателя, после выполнения притирки необходимо продуть сжатым воздухом генератор.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

• 1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
• 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.09.85 № 3182
• 3. Стандарт полностью соответствует СТ СЭВ 2305—80
• 4. ВЗАМЕН ГОСТ 24689-81

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. на который лака ссылка	Номер пункта
ГОСТ 9078-84	5.2.3
ГОСТ 9506.1-74	4.1. 4.3
ГОСТ 9506.7-74	4.1. 4.9
ГОСТ 9570-84	5.2.3
ГОСТ 12232-89	1.3, 4.1. 4.4. 4.5
ГОСТ 14192-96	4.15. 5.2.4
ГОСТ 15150-69	5.3.1, 5.3.2. 6.3
ГОСТ 15543-70	6.3
ГОСТ 15841-88	5.2.3
ГОСТ 15895-77	4.11
ГОСТ 16511-86	5.2.3
ГОСТ 18242-72	3.2.1, 3.2.3
ГОСТ 18321—73	3.1
ГОСТ 18620-86	5.1.1
ГОСТ 21650-76	5.2.3
ГОСТ 22322-77	5.2.3
ГОСТ 22637-77	5.2.3
ГОСТ 23216-78	4.15. 5.2.1. 5.3.1
ГОСТ 24297-87	3.8
ГОСТ 24597-81	5.2.3
ГОСТ 30262-95	4.1, 4.6—4.8

• 6. Ограничение срока действия снято Постановлением Госстандарта от 18.04.91 № 528
• 7. ИЗДАНИЕ (ноябрь 2003 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1986 г., феврале 1988 г., апреле 1991 г. (ИУС 4-87, 5-88, 7-91)

Редактор В.П. Огурцов Технический редактор О.Н. Вгвеова Корректор М.В. Бучная Компьютерная верстка И.А. Налейкиной

Им. лип. № 02354 от 14.07.2000. Сдано в набор 24.11.2003. Подписано в печать 12.12.2003. Уел. псч. л. 1.40. Уч.-изд.л. 1.15. Тираж 187 экз. С 12995. Зак. 1050.

Отпечатано в филиале ИПК Издательство стандартов — тип. «Московский печатник». 105062 Москва, Лялин пер.. 6. Плр № 080102

Виды и типы

Эл щетки бывают разных видов. Так, для легкой степени коммутации с двигателями используются графитовые элементы со связующими веществами и сажей в составе. Наиболее востребованными марками здесь признаны ЭГ61А и Г20. Внешне электрографитовые элементы напоминают предыдущие модели. Единственное отличие – в этапах производства. Так, на финише их помещают в специальные печи, где температура превышает 2600 градусов. Таким образом, материалы пресыщаются углеродом, а в последующем в силах гарантировать длительную жизнь инвентаря.

Такие элементы незаменимы в местах со средним уровнем сложности коммутации с генератором оборудования. Их максимальная устойчивость к трению существенно продлевает срок годности коллекторов

А еще их устанавливают, если важно снизить силу тока с контактных колец. К основным модификациям тут принадлежат ЭГ841, ЭГ14 и ЭГ2А. Угольнографитовые запчасти часто заказывают для сетевых перфораторов makita

Основным сырьем здесь является графит марки Г22 с максимальной устойчивостью к едким реагентам. В низковольтных генераторах используют в основном металлографические экземпляры (смотрите таблицу). Там приходится наблюдать сложные условия коммутации, поэтому выбор запчастей должен быть соответствующим. Большинство щеток в разном количестве содержат медь, олово и графит. Для повышения их прочности в состав вводят специальные металлы, повышающие устойчивость сырья к изнашиванию

Угольнографитовые запчасти часто заказывают для сетевых перфораторов makita. Основным сырьем здесь является графит марки Г22 с максимальной устойчивостью к едким реагентам. В низковольтных генераторах используют в основном металлографические экземпляры (смотрите таблицу). Там приходится наблюдать сложные условия коммутации, поэтому выбор запчастей должен быть соответствующим. Большинство щеток в разном количестве содержат медь, олово и графит. Для повышения их прочности в состав вводят специальные металлы, повышающие устойчивость сырья к изнашиванию.

Даже в условиях постоянно высокого давления такие щетки никогда:

1. Не впитывают жидкости и газы
2. Не лишаются изначальных физико-механических свойств
3. Не выходят из строя раньше времени
4. Не ставят под угрозу производительность болгарок, шуруповертов, сетевых лобзиков и дрелей

Лучшими металлографическими элементами считаются товары марок МГС, МГС и МГ. Они хорошо проводят электрический ток, снижают вероятность искрения, а главное, проявляют повышенную устойчивость к интенсивным воздействиям извне.

Замена — собственноручно или в сервисном центре?

Заменить щётки можно самому или обратиться в сервисный центр. Оба варианта имеют свои достоинства и недостатки. Сервис хорош следующим:

• высокое качество работ;
• оригинальные запчасти;
• гарантия сохраняется, если её срок ещё действует.

Однако на сервисный центр нужно ещё добраться, а также придётся заплатить, если случай негарантийный.

Собственноручная замена щёток позволяет сэкономить время на поездках в сервис и деньги на оплате труда специалистов. Но здесь есть свои трудности — запчасти придётся искать самому, гарантия при самостоятельном ремонте снимается, а также, если опыта недостаточно, — есть шанс вместо устранения неисправности ещё больше навредить инструменту.

Широкое распространение электроинструмента облегчило работу всем — как профессионалам, так и любителям. Часто даже у людей, неработающих с автоматическим инструментом каждый день, для бытовых целей дома есть электролобзик, дрель или шуруповёрт. Интенсивное использование различных электрических аппаратов приводит со временем к износу и поломкам. Соответственно, появляется необходимость ремонта. Одной из самых частых поломок является отказ электродвигателя инструмента из-за износа графитовых щёток.

Замена щеток в стиральной машине

Замена щеток в стиральной машине – задача относительно несложная, если у вас уже есть опыт ремонта двигателей в бытовой технике. Купить новые щетки сегодня можно и в специализированных магазинах, и онлайн. Главное, выбирать щетки, подходящие именно вашей модели машинки. На замену также стоит брать оригинальные комплектующие, чтобы быть уверенным, что новые щетки прослужат столько же или даже больше, чем предыдущие.

Стиральную машину нужно будет отключить от питания, а если того требует конструкция, то и отсоединить шланги. Двигатель придется снять полностью, раскрутить и провести осмотр стержня щетки. Длина выработанного стержня обычно составляет менее 1,5 см, и если вы видите, что оставшаяся часть щетки длиннее, то проблема кроется в другом элементе машинки.

После замены деталей нужно сделать пробный запуск любого режима стирки. В случае успешной установки барабан будет вращаться нормально, без постороннего стука и скрежета.

Тем не менее, если вы хоть немного сомневаетесь в своей способности разобрать, а потом правильно собрать машинку и ее двигатель, то лучше не рисковать. Обратитесь за помощью в сервисный центр, чтобы помимо главной поломки мастеру не пришлось устранять последствия вашего неумелого вмешательства.

Обычный владелец бытовой техники мало задумывается о том, из каких элементов и деталей состоит техника, какие проблемы и неисправности могут возникнуть при неправильной эксплуатации, а какие неполадки возникают без присутствия человека. Поэтому услышав термин щетки для стиральной машины, многие подумают о предмете, предназначенном для ухода и чистки агрегата. А ведь именно этот элемент является важнейшим для жизнедеятельности и функционирования машинки. В статье мы ознакомим вас, какую функцию выполняют щетки, как выяснить, что щетки для электродвигателей стиральных машин износились, и как произвести их замену.

Замена щеток своими руками

Выполнить их замену на стиральной машине совсем не трудно. Однако подходить к этой работе надо очень ответственно. В процессе ремонта вам понадобятся такие инструменты, как плоскогубцы, наждачная бумага и отвертки различных размеров.

Предварительная разборка

Разборка стиралки состоит из нескольких стадий:

• В первую очередь обесточить машину (отключить от электросети).
• Для замены надо подобраться к задней стороне стиральной машины. Вероятно, для этого потребуется отсоединить коммуникации(канализацию и водопровод).
• Демонтировать заднюю стенку стиралки. Для этого, скорее всего, надо будет выкрутить саморезы.
• Когда задняя стенка будет снята, вы увидите шкив и натянутый ремень, который необходимо снять. Для того, чтобы снять ремень, необходимо немного потянуть его на себя, а затем аккуратно провернуть шкив.
• Далее отключить электродвигатель от питания. Это делается очень просто: вытащить из гнезда двигателя разъем с проводами.
• Затем вытащить мотор стиралки. Для этого необходимо выкрутить несколько болтов.

Важно отметить, что схема разборки вашей машинки может немного отличаться от вышеописанной. Здесь все зависит от модели стиралки

Замена деталей

Для замены щеток электродвигателя необходимо:

Двигатель с изношенными щетками

1. уложить электродвигатель стиралки на тот бок, где расположен корпус щетки. Затем необходимо выкрутить крепежные болты.
2. отсоединить щетки от мотора стиральной машины. На этом этапе желательно сфотографировать расположение щеток стиралки и заточки на них. При неправильной установке новых деталей произойдет искрение в моторе машинки.
3. далее снять деталь с обратной стороны двигателя,
4. затем внимательно осмотреть демонтированные детали. У отработанных элементов, как правило, длина стержня не превышает 15 миллиметров. Если же длин стержня больше, то скорее всего, причина не в них.
5. почистить коллектор электродвигателя. На нем будет черная пыль от щеток. При выявлении царапин их рекомендуется зачистить наждачной бумагой.
6. Выполнить установку новых щеток электродвигателя, после чего закрепить их винтами.

Следует отметить, что щетки стиральной машины всегда заменяют попарно.

Заключительная стадия ремонта

На завещающем этапе ремонта машины установить мотор стиралки и вернуть ее на прежнее место. Все необходимые действия выполняются в обратной последовательности:

• установка мотора на место. Для этого закрепить его болтами или другими крепежами.
• подключение провода питания,
• далее надеть ремень. Его сначала накидывают на двигатель, а потом на шкив. Последний прокручивать до тех пор, пока ремень займет свое место.
• Установить заднюю крышку стиральной машинки.
• По завершении ремонтных работ протестировать работу стиральной машинки. Для этого включить любую программу и внимательно послушать работу мотора. Он должен работать как обычно либо немного громче. Основные признаки неисправности – это треск, скрежет либо сильный шум.

Рекомендуется не нагружать сильно барабан машины первые 10 стирок. В это время новые щетки будут притираться.

Литература

• Hans Fischer: Werkstoffe in der Elektrotechnik, 2. Auflage. Carl Hanser Verlag, München, Wien 1982, ISBN 3-446-13553-7
• A. Senner: Fachkunde Elektrotechnik, 4. Auflage. Verlag Europa-Lehrmittel, 1965
• Werner Schröter, Karl-Heinz Lautenschläger, Hildegard Bibrack: Taschenbuch der Chemie, 9. Auflage. Verlag Harry Deutsch, Frankfurt am Main 1981, ISBN 3-87144-308-5
• Günter Springer: Fachkunde Elektrotechnik, 18. Auflage. Verlag Europa-Lehrmittel, Wuppertal 1989, ISBN 3-8085-3018-9
• Gregor D. Häberle, Heinz O. Häberle, Armin Schonard: Elektrische Antriebe und Energieverteilung, 5. Auflage. Verlag Europa-Lehrmittel, Haan-Gruiten 2006, ISBN 978-3-8085-5005-2

Признаки неисправности механизма

В процессе использования болгарки невозможно избежать попадания мелкого мусора внутрь механизма. Это приводит к тому, что в районе медных пластин происходит замыкание и перегрев. Повышение температуры приводит к тому, что щетки начинают плавиться и гореть. И как только размеры становятся близки к минимальным, указанным производителем, мастер может наблюдать следующие тревожные признаки:

• щетки по металлу на болгарку начинают искриться;
• при работе у инструмента наблюдаются рывки или дерганье;
• при сильном износе щеток может появиться запах гари.

Некоторые изготовители болгарок используют специальные виды защитных щеток. Они оснащены специальным прибором, который контролирует их длину. Как только параметры деталей не отвечают требованиям, он блокирует работу механизма вплоть до устранения неисправности. Эта мера помогает защитить весь инструмент от выхода из строя.

Щетки из металла

Металлическая щетка, используемая как насадка для электрических дрелей, имеет несколько разновидностей, поэтому мы подробно расскажем о каждой.

Чашечная

Щетка чашечная для дрели применяется в особо трудоемких работах, чтобы очистить поверхность от разных загрязнений: сварочные окалины, следы коррозии, капли бетона, раствора или шлака. Их используют, чтобы подготовить поверхности для окрашивания или нанесения лака, грубой обработки железных заготовок.

Отлично обрабатывают значительные площади плоских стальных изделий на высокой скорости вращения. Они характеризуются такими техническими параметрами:

• диаметр — 6,5—15,0 см;
• коническая или торцевая форма;
• если применяется резьба, то только м10 и м14.

Совет! Довольно часто шлифовальные работы по металлу проводят на разных скоростях, при этом используют инструмент с регулировкой оборотов.

Такой метод позволяет более качественно обработать поверхность заготовки. Чашку выбирают конической формы, с прессованной в нее щетиной из довольно жесткой стальной проволоки, для лучшей обработки применяют щетки с различной длиной ворса. Для полировки дерева используется нейлоновая щетка аналогичной конструкции. Вначале с помощью щеток с не слишком жесткой проволокой взлохмачивают древесину, чтобы выделить ее структуру, а затем на самых быстрых оборотах полируют насадкой поверхность.

Коническая

Конического вида щетка применяется, как насадка для дрели, и используется в местах, куда трудно добраться, чтобы провести зачистку. За счет своеобразной конструкции она легко проникает в такие места, выполняя задачи, которые не по силам другим видам аналогичных насадок.

Дисковая

Щетка дисковая для дрели (их часто называют круговыми или овальными) используется как насадка для дрели, предназначенная для работы в особо труднодоступных местах для обработки больших участков поверхностей во время ремонта или строительства.

Основным компонентом шлифовки являются скрученные стальные нити, область применения — обработка сварочных соединений (швов и стыков). Качественное полирование придает всем деталям товарный вид. Щетки отличаются весьма высокой жесткостью и запасом прочности, длительностью активной эксплуатации.

Основные технические показатели:

• диаметр: 11,5—20 см;
• длина стального ворса — 7 см, диаметр отдельных нитей от 0,3 до 0,5 мм;
• толщина одного свитого жгута — 6—20 мм;
• резьба: м10, м14;
• рекомендованная скорость вращения при обработке — 12,5 тыс. об/м.

Для дрелей щетки по металлу изготавливают по специальной технологии — ворс заливается расплавленным пластиком, что значительно увеличивает прочность изделия и его назначенный ресурс эксплуатации.

Корщетка

Еще одно довольно специфическое название для такого вида насадок — корщетка для дрели. Корщетка для пневматической промышленной дрели используется для зачистки различных деталей от ржавчины, налетов флюса или во время полировки изделий для придания им товарного вида. Хвостовик 6 см длиной жестко закрепляется в патроне инструмента, нейлоновая основа отлично полирует тонкий стальной лист, не допуская при этом его повреждений за счет своей мягкости.

Одним из отечественных поставщиков таких насадок является завод механизированного инструмента из города Конаково, Тверской области. Предприятие имеет почти полувековой опыт производства ручного электрического и пневматического инструмента для промышленного использования.

Конаковской продукцией снабжаются многие промышленные предприятия России.

Щетки электродвигателя: назначение, виды, замена

Коллекторный узел электродвигателя необходим, чтобы передать электроэнергию на обмотки якоря. Так как якорь производит вращательное движение во время работы, передача осуществляется через специальный контакт.

Для организации подвижного контакта во всех бытовых и промышленных двигателях не используют пластины из металла. Это обусловлено высокими оборотами, при которых трение металла об металл производило бы дополнительный нагрев рабочей поверхности и быструю выработку коллектора.

Поэтому в качестве контакта был выбран графит либо уголь. Получил он название – электрическая щетка.

Щетки электродвигателя

Контакт скользящего типа, предназначенный для подведения и отведения электричества на коллекторах либо кольцевых контактах всех типов электрических машин (электродвигатели и генераторы), получил название электрощетки.

Щетки электродвигателя выпускают как с проводниками из металла, так и без них. Закрепление провода в щетке выполняют методом развальцовки, впрессовки либо при помощи пайки. Тоководы щеточные бывают таких марок:

• МПЩ – специальный тип провода многожильный, изготовленный из проволоки медной;
• ПЩ – гибкий тип провода медного проволочного плетения;
• ПЩС – провод универсальный с повышенным показателем гибкости.

На подводящем проводе предусмотрены контактные наконечники. С помощью них провод закрепляется болтом щеточного держателя. Наконечники бывают вилочного, флажкового, двойного и пластинчатого типа.

Выбор щеточного контакта

Самое важное при подборе щеток электродвигателя – знать параметры выработанных щеток. Кроме геометрических размеров, новая щетка должна совпадать по марке графита, типу и сечению провода

Необязательно брать ту же марку, как у оригинала, но твердость щетки электродвигателя и режимы работы должны совпадать. Толщина провода не должна быть меньше оригинала, а гибкость соответствовать.

Основные ошибки при подборе щеточного контакта:

• Установка более жесткого графитового контакта туда, где использовались более мягкие. Результатом может стать быстрый износ коллектора.
• Установка «универсальных» щеток повсеместно. Это может нарушить режим работы устройства.
• Ориентировка при покупке щетки на маркировку графита сбоку старой щетки электродвигателя. Маркировка графита – это не маркировка параметров контакта!

Почему щетки искрят

Искрение щеток, скользящих по коллектору, закономерно, ведь в момент перехода от одной ламели к другой происходит дуговой микроразряд.

При правильном функционировании двигателя, исправности и соответствии всех элементов оно едва уловимо глазом. Но если сильно искрит щетка электродвигателя, причина говорит о неполадках в работе.

Игнорирование этого процесса чревато выходом из строя якоря.

Причины, из-за которых искрят щетки, следующие:

• Образование нагара либо загрязнений на коллекторе. Возможно при продолжительной работе двигателя без технического обслуживания на контактах коллектора образовалась тонкая пленка из нагара. Она имеет повышенное сопротивление, что приводит к искрообразованию. Устранить неполадку можно, обработав коллектор наждачной бумагой нулевой зернистости (в направлении, куда вращаются щетки).
• Замыкание соседних контактов коллектора пылью от графита или мелким медным порошком. В этом случае в цепях возрастают токи, что приводит к сильному искрообразованию. Перемычки следует аккуратно устранить острым предметом.
• Неправильный подбор параметров щеток. В результате несоответствия сопротивления контактов также будут искры на коллекторе. Нужно заменить графитовые щетки, основываясь на технической документации двигателя.
• Выработка щеток.
• Межвитковое замыкание в обмотках якоря. Проверить якорь и заменить в случае неисправности.

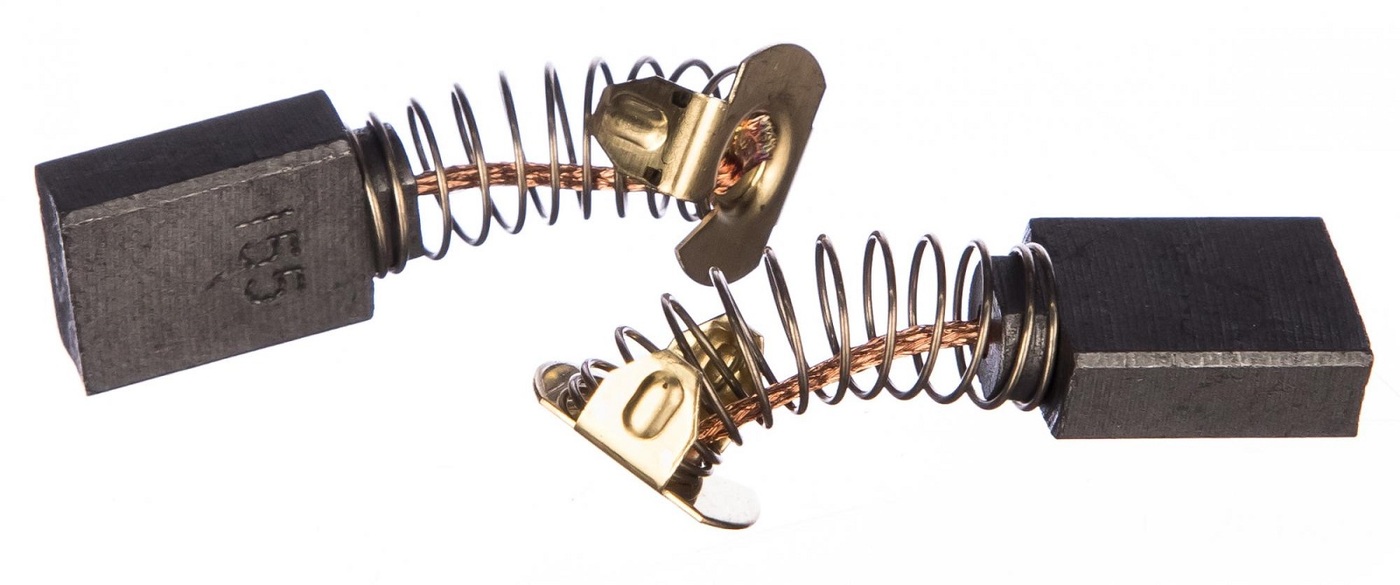

Замена щеток электродвигателя

Менять щетки необходимо тогда, когда от рабочей части осталось не менее трети, а также следовать правилам:

• Подбирать щетки, соответствующие параметрам предыдущих.
• Проводить визуальный осмотр коллектора и чистку при надобности.
• Если рабочая поверхность щеток имеет скос, не путать его расположение.
• Дать щеткам время на притирку, включая мотор без нагрузок, и затем удалить притирочную пыль с коллектора.

Заключение

Кроме всех перечисленных мероприятий по уходу за щетками, также существуют специальные смазки коллекторного узла. Они позволяют снизить механическую нагрузку на контакт и препятствуют образованию нагара.

Из чего состоят

Основным элементом является графит, который почти на 15% состоит из золы. К другим составляющим следует отнести битумы, газы, диоксид кремния, оксиды фосфора и железа. Удельный вес сырья зависит от показателей его дисперсности и концентрации тонких пород. В естественных условиях графит не плавится. Даже если его накаливать в обширной струе воздуха, процесс горения будет тяжелее, чем у алмазов. В пламени вольтовой дуги графит постепенно улетучивается, но не растекается.

Даже в кислотах материал долго сохраняет физические свойства, а при контакте с неорганическими соединениями образует вспышки. В составе оригинальных запчастей может быть и свинцовый сурик. Так называется тяжелый металлический порошок, который получают посредством термической обработки глета-полуфабриката. Он вдвое повышает устойчивость материалов к эксплуатационным нагрузкам и окислению. В итоге такие конструкции не ржавеют даже в морской воде.

Расшифровка маркировки

Отечественная маркировка щеток для электродвигателей включает в себя полную информацию об изделии, например:

ЭГ-14 20*32*40 К1-3

Расшифровка маркировки щетки будет выглядеть следующим образом:

• ЭГ-14 — материал, из которого изготовлена щетка;
• 20*32*40 — размеры;
• К1-3 — конфигурация (определяется по таблице).

При этом в справочниках имеется дополнительная информация, где указываются параметры для каждого вида щеток.

Согласно информации по назначению и размерам в справочниках, можно подобрать щетки для электроинструмента, в котором применен коллекторный двигатель. При этом следует учитывать, что маркировка у них различная.

Для перфоратора, дрели, миксера и болгарки могут быть как одинаковые, так и разные марки щеток, так как у этих приборов разная нагрузка и обороты. Это необходимо учитывать при замене, а не выбирать только по габаритам.

Если двигатель имеет особенности в конструкции, можно при заказе задать требуемые параметры:

1. Количество токоподводящих проводников, а также их длину и сечение.
2. Конфигурацию контакта подключения и накладки.

Зачастую фирмы производители электроинструмента предоставляют таблицу марок или каталожных номеров, в которой отображают информацию, для какого прибора какая щетка подходит. Ниже приведена таблица соответствия для электроинструмента , где указывается тип инструмента и маркировка установленных щеток.

Следующие две таблицы помогут подобрать комплектующие на двигатели электроинструмента фирмы Bosch. В верхней графе указаны типы щеток с маркировкой по номерам (#1, #2, #3 … #15) и их каталожные номера, вертикальными столбцами указываются модели электроинструмента и также их номера.

При подборе необходимо иметь представление, в чем состоит отличие угольных от графитовых и других типов электрощеток. Неправильно выбранные комплектующие может привести к выходу из строя коллектора, и электродвигатель быстро придет в негодность или просто вновь установленные детали быстро сотрутся.

Теперь вы знаете, какая существует маркировка щеток двигателей и как выбрать подходящие электрощетки по нужный инструмент. Надеемся, предоставленная информация была для вас полезной и интересной!

Функции: для чистки, снятия краски

Кордщетки для болгарки применяются во всех сферах, где требуется механическая обработка любых материалов

Корщетки удобны в использовании, эффективны и что немаловажно — обладают низкой стоимостью. Грамотный выбор обеспечивает повышение производительности и ресурса щеток, а также улучшает качество выполняемых работ

Щетка для УШМ, гофрированная проволока. Фото Все Инструменты.ру

С помощью кордщеток исполнители осуществляют следующие операции:

• снятие заусенцев;
• удаление ржавчины, краски, лака, антикоррозийного покрытия, шлака, окалины, смолы, герметика и других загрязнений;
• шлифование;
• полировка;
• затирка;
• текстурирование;
• браширование древесины;
• стачивание острых углов;
• удаление цветов побежалости.

Подобные операции нередко выполняются при проведении сварочных и кузовных работ. Так как сварка распространена практически во всех сферах деятельности, то и корщетки пользуются высоким спросом у клиентов различных категорий.

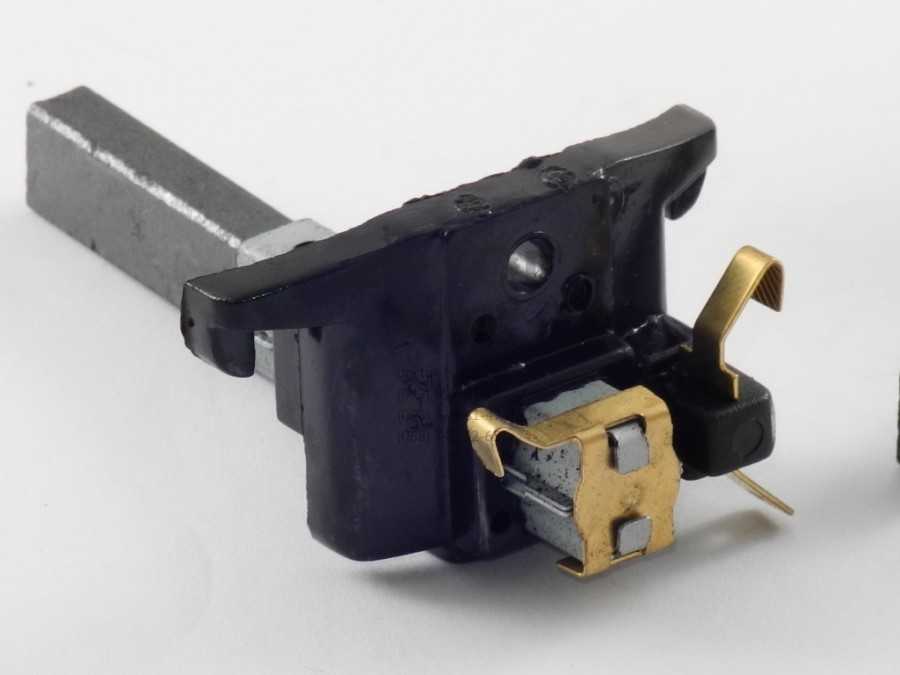

Щетки электродвигателя

Контакт скользящего типа, предназначенный для подведения и отведения электричества на коллекторах либо кольцевых контактах всех типов электрических машин (электродвигатели и генераторы), получил название электрощетки.

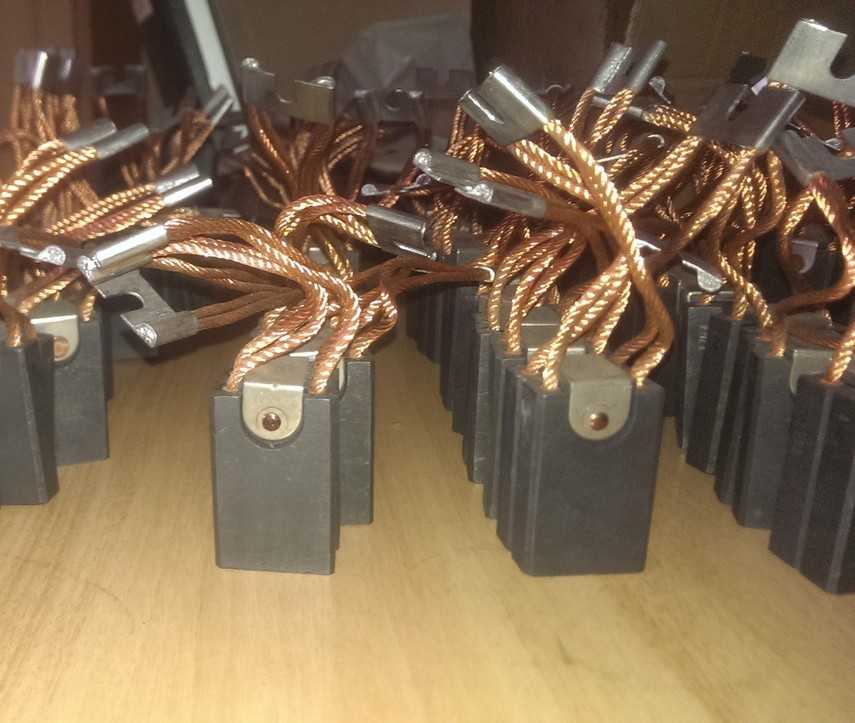

Щетки электродвигателя выпускают как с проводниками из металла, так и без них. Закрепление провода в щетке выполняют методом развальцовки, впрессовки либо при помощи пайки. Тоководы щеточные бывают таких марок:

• МПЩ – специальный тип провода многожильный, изготовленный из проволоки медной;
• ПЩ – гибкий тип провода медного проволочного плетения;
• ПЩС – провод универсальный с повышенным показателем гибкости.

На подводящем проводе предусмотрены контактные наконечники. С помощью них провод закрепляется болтом щеточного держателя. Наконечники бывают вилочного, флажкового, двойного и пластинчатого типа.

Это интересно: Виды электросчетчиков для квартиры и частного дома, их отличия — разъясняем по пунктам
