Основные неисправности электропил
Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.
- При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
- Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
- На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
- Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
- Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
- Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
- Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
- При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.
Разборка электропилы для устранения поломок
Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.
- Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
- Полностью открутите винт крепления шины и снимите крышку.
- Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
- Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
- Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
- Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
- На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
- Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
- Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
- Далее, следует перевернуть редуктор и снять крышку.
- Сняв трубочку с насоса, извлеките бачок для масла.
- Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
- Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.
Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.
- Все детали редуктора необходимо очистить от загрязнений.
- Далее, следует вынуть плунжер масляного насоса.
- Извлеките масляный насос из пластиковой крышки редуктора.
- Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
- Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
- Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
- Вместе с пружиной извлеките тяги.
- Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.
- Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
- На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.
- Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
- Снимите крышку.
- Извлеките ротор двигателя, приложив небольшое усилие.
На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.
Вопросы, связанные с раздачами.
Сообщения следующего содержания должны быть адресованы одному (любому) модератору соответствующего раздела:
- Вопросы по проверке раздач. Просьбы проверить раздачу отправлять модераторам в ЛС имеет смысл только в том случае, если раздача не проверена более пяти суток (со статусом премодерации – более суток). Что означает статус раздачи?.
- Вопросы по оформлению раздач.
- Восстановление вашей раздачи, ушедшей в Архив по причине долгого отсутствия на ней полного источника.
- Информация о раздаче фейка (когда в раздаче находится совсем не то, о чём говорится в её описании).
- Информация о раздаче с серьёзными нарушениями оформления.
- Перенос в другой раздел вашей раздачи, ошибочно размещённой в данном.
- Удаление вашей раздачи.
Спорные вопросы относительно раздач решаются с модератором группы модераторов раздела или с профильным администратором.
Вопросы, связанные с проверкой и сменой статуса раздачи, можно уточнить (обсудить) в этой теме.
Пила цепная аккумуляторная / Цепная электропила
7 507 человек интересовались за 2 месяца
Легкая и простая в использовании, и не дергается, как некоторые электрические бензопилы. Она также имеет длительный срок службы батареи, что очень удобно. Единственным недостатком является то, что она недолго работает, прежде чем ее нужно будет зарядить. Но в целом, это отличная маленькая бензопила, которая идеально подходит для домашнего использования.
Средняя оценка пользователей: 4.7
Достоинства:
- Никаких шнуров! Эта бензопила работает от аккумулятора, поэтому вы можете брать ее с собой куда угодно, не беспокоясь о том, что шнуры будут мешать.
- Мощность 550 Вт делает эту бензопилу невероятно мощной для своего размера. Она может легко распиливать ветки и бревна.
- Бензопила весит всего 0,80 кг, поэтому ее легко взять с собой в путешествие.
- Функция плавного пуска обеспечивает медленный и безопасный запуск бензопилы, предотвращая резкие рывки, которые могут привести к травмам
Недостатки:
- Защитный кожух полотна скошен немного влево из-за чего цепляет за цепь, но: его можно снять или с горячим феном немного подправить.
- Нет масленки в комплекте, но это не критично.
- Быстро садится блок питания
- Зарядник вызывает большие сомнения – всего 73 грамма. Батареи – одним номиналом, но разные по весу. При случае разберу на посмотреть.
- Самый большой недостаток и он просто делает данную пилу бесполезной это аккумуляторы!. Работать с пилой можно только 10 минут, может чуть дольше, а дальше аккумуляторы, их в комплекте 2 шт., разряжаются
- Сие изделие перепилило две не очень толстых ветки. Дальше кончился двигатель, заклинило вал.
- Умер движок после пары часов работы.
- Заклинило двигатель на второй день
- Очень быстро садится аккумулятор!

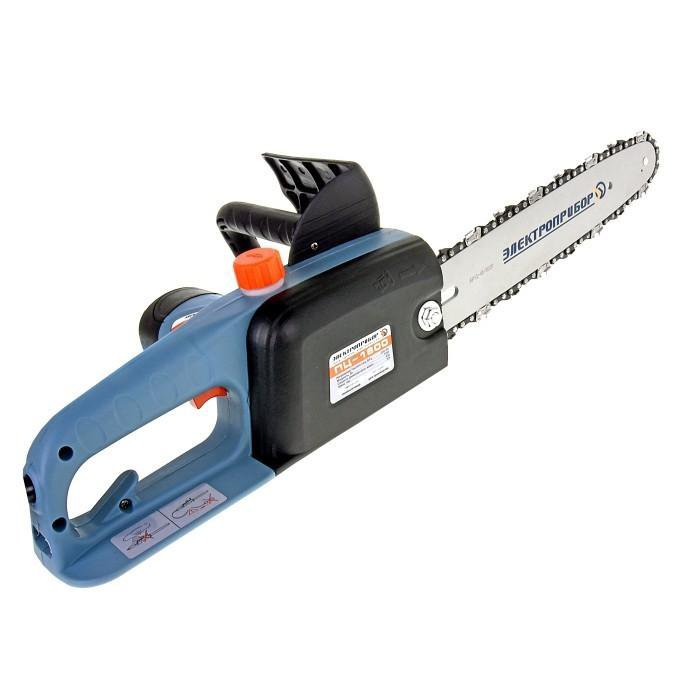

Устройство и принцип работы цепной электропилы
Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотор вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.
Электропилы могут быть как с поперечным расположение двигателя (показано на рисунке выше), так и с продольным (см. Фото ниже).
В электропила с поперечным расположение двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.
Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент НЕ заклинивает в материале, а процесс пиления происходит быстро.
Для уменьшения износа пильной цепи и шины на электропила установлена система смазки, подающая масло на слежу гарнитуру.
В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.
электропила не включается
Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.
- Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
- Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвонить каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а вторым к одному из стержней электрической вилки.
- Если с руководством все в порядке, тогда продолжайте проверять дальше. Прозвонить тестером провода, идущие к пусковой кнопке, на предмет обрыва.
- Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
- После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.
Если предыдущие действия НЕ позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель НЕ запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправный, то вероятнее всего, вышел из строя двигатель, а именно перегорел обмотки статора либо ротора. В данном случае, чтоб прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, який найдет неисправность и произведет перемотку катушек.
Двигатель НЕ развивает полную мощность
Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводит к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.
Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать НЕ получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорела обмотки якоря или в них произошло межвитковое замыкание.
Горят щетки и коллектор
Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателя.
Считается, что нормальный износ щеток должен быть не болей, чем на 2/3 от их первоначальной длины.
Если щетки изношены, необходимо их заменить. Также щетки могут искра по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление Искра.
Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).
