Алгоритм замены звездочки
В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.
Последовательность замены ведущей звездочки:
- Снимаем защитную крышку с пильной гарнитуры;
- Демонтируем шину и цепь;
- Снимаем крышку воздушного фильтра и сам фильтр;
- Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
- Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;
Устройство системы сцепления бензопилы
Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем; Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком. Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками
В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле; Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;
Ведущая звездочка бензопилы
Заменяем изношенную звездочку на новую; Процесс сборки выполняем в обратном порядке
Советуем проводить все ремонтные работы в чистом, хорошо освещенном месте, аккуратно и осторожно;
Несколько полезных советов:
- При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
- Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;
Параметры пильной цепи (шаг )
- Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
- После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.
Запчасти для электропилы цепной
Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.
Плавный пуск на пилу
Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.
Масляный насос для электропилы
Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.
Звездочка цепи электропилы
Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки
Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа
При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.
Ротор для электропилы
Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне
Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам
Возможные неисправности
Есть несколько возможных случаев поломки цепных пил с электрическим движком, о которых обязательно нужно знать.
- Плохой редуктор, который имеет жесткую сцепку с якорем электрического движка. Вся нагрузка идет в результате на силовую установку. Если цепь тупится, то нагрузки возрастают, что увеличивает риск перегрева движка в несколько раз. Также при таких режимах резко возрастает износ деталей. Следует регулярно точить пилу и во время производственного процесса не надавливать на нее слишком сильно.
- Еще одно «слабое место» электропил – это скачки напряжения в сети, от них в первую очередь может пострадать движок. Если нет специальной защиты, то при перепадах напряжения силовая установка может просто выйти из строя. Слишком сильная защита также отрицательно влияет на производительность агрегата — падает мощность. Здесь важна золотая середина. Хороши в этом плане изделия от отечественного производителя «Интерскол»: они нашли рациональное решение этого вопроса.
Если инструмент не функционирует, то требуется в первую очередь проконтролировать наличие в сети тока. Также следует проверить:
- механизм тормоза самой цепи;
- возможность поломки инерционного полотна;
- сцепление и натяжитель цепи.
Обычно регулировка щитка позволяет устранить дефект за короткое время. Также проверяется кабель: повреждение его приводит к тому, что агрегат не работает.
Мощность пилы значительно снижается, если изнашиваются угольные щитки. Цепь может работать рывками: то останавливается, то опять начинает функционировать. Если цепь служит долгий срок, то возрастает риск появления именно подобной неисправности. В первую очередь при подобных обстоятельствах меняется лента тормоза, которая стерлась за период долгой эксплуатации.
Нередко движок агрегата слишком сильно разогревается, причины могут быть такие:
- плохой воздухообмен, засорены воздуховоды;
- неисправность карбюратора;
- движок мало «отдыхает» во время работы;
- неисправен редуктор;
- старая смазка;
- обмотка «коротит».
Если пила делает «кривой» пропил, то это подтверждает, прежде всего, что затупились зубья.
Вполне возможно также, что шина вот-вот выйдет из строя. Если цепь не работает, то это указывает на дефект в самом сцеплении или звездочке.
Очень важны также такие меры, как заточка пилы. Делать это следует регулярно, чтобы двигатель подвергался минимальным нагрузкам. Если пренебречь регулярной заточкой и делать ее редко, то неизбежно будет втягиваться полотно электропилы, она будет подвергаться слишком большим нагрузкам и в конце концов раньше времени придет в негодность. Заточку можно сделать самостоятельно, но лучше всего отдавать пилу в сервисный центр. Там делают эту работу на специальном оборудовании. Осуществляется это следующим образом:
- цепь удаляется с шины и монтируется на направляющий узел оборудования;
- цепь натягивается с помощью храповика, который фиксирует ее режущий зуб;
- на агрегате присутствует прибор, который позволяет определять правильно угол (транспортир);
- с помощью абразивного приспособления удаляется небольшой слой, который и является конечной целью всей работы;
- после обработки первого зуба следует работа над вторым зубом и так далее.
Советы и рекомендации по работе сабельной электропилой
При распиловке многие новые пользователи задаются вопросом, как пилить металл электрической сабельной пилой? Важный момент, который никогда не стоит упускать из виду — смазка материала. Металл быстро и сильно нагревается при распиле, поэтому режущее полотно быстро может затупиться. Есть специальная смазка для полотен электропил в виде карандаша.
Если вы только задались идеей приобрести сабельную электропилу, то постарайтесь найти модель с регулируемой высотой подошвы. Таким образом, вы сможете изменять высоту, получая при этом равномерный износ полотна, что сказывается на его долговечности.
Выбор цепи
Цепь электропилы такой же важный элемент, как двигатель. И к ее выбору стоит подойти максимально ответственно, это поможет избежать многих проблем во время последующей эксплуатации инструмента. Выбирать цепь для электропилы нужно, ориентируясь на следующие параметры:
- Совместимость с моделью электропилы. Несмотря на большое количество альтернативных вариантов, лучше всего приобрести деталь той же фирмы, которая произвела сам инструмент.
- Цель использования. Если электропила будет предназначена для бытовых работ дома или на садовом участке, то оптимально подобрать деталь с шагом цепных звеньев 0,325”. При больших объемах работ понадобится высокопроизводительная цепь с шагом 3/8”.
- По длине она должна совпадать с длиной шины. Растягивание или провисание детали в ходе длительной эксплуатации устраняется за счет удаления части звеньев.
- При больших объемах работ рекомендуется пользоваться высокопроизводительными пильными элементами с углом заточки 30°. При сложной обработке, например влажного или промороженного дерева, используют заточку зубьев под 10°.
Также важно учитывать материал, с которым планируется работать, и способ его распила. Так цепи с меньшим углом заточки подойдут для продольного распила
Их производительность при этом будет не такой высокой, зато значительно возрастает эксплуатационный срок.
Выбор шины для электропилы тоже должен быть очень тщательным
Обратить внимание в первую очередь стоит на материал: чем он прочнее, тем дольше прослужит деталь, не выходя из строя. Не менее важны следующие параметры:
- Длина (расстояние между упором и носком) – чем больше этот показатель, тем более крупное дерево получится распилить. Преимущественно используют длины 12-20”.
- Ширина паза – для бытовых пил используются детали с пазами до 1,3 мм; 1,5-1,6 мм на более мощном инструменте.
- Хвостовик – определяет, подходит ли шина к конкретной модели электроплиты. Лучше приобретать фирменную деталь, хотя хвостовики разных производителей нередко взаимозаменяемые.
Только при правильном подборе пильных элементов дальнейшая эксплуатация электропилы будет эффективной, безопасной, не требующей дополнительных денежных или временных вложений.
Почему электропила по дереву выходит из строя?
Специалисты, которые специализируются на ремонте электропил, говорят о том, что этот инструмент чаще всего на ремонт владельцы приносят в весенний период. Основная причина выхода из строя этого предмета заключается в обмотках двигателя. За зиму в них скапливается конденсат, который при включении электрической пилы приводит к возникновению короткого замыкания. Избежать этого вполне возможно. Для этого необходимо перед началом эксплуатации в весенний период на некоторое время подержать пилу в тёплом помещении. Желательно, чтобы она находилась в тепле не менее суток. После этого можно запускать её и использовать по прямому назначению. В электрических сетях нашей страны в праздничные дни напряжение может существенно падать. Если человек использует для выполнения работ электропилу, то недостаточное напряжение приводит к тому, что двигатель не развивает номинальной мощности. Это приводит к быстрому перегреву. Интенсивное выделение тепла может стать причиной замыкания якоря или расплавления изоляции. В этом случае может возникнуть необходимость ремонта, причем стоимость его проведения будет сравнима с ценой покупки нового инструмента.
Поэтому, чтобы избежать таких неприятностей, необходимо постоянно контролировать стабильность тока
Особенное внимание необходимо обращать на этот момент, если для работ используется электропила, имеющая небольшую мощность. Также нужно помнить о том, что все электропилы не в состоянии работать постоянно без перерывов. Поэтому необходимо периодически отключать пилу для отдыха
Поэтому необходимо периодически отключать пилу для отдыха.
Когда рабочий день завершён, необходимо провести правку, а если в этом есть необходимость, то выполнить подтачивание цепи электропилы. У многих может возникнуть вопрос, зачем это делать так часто.
Например, в случаях, когда используется бензопила, при работе на холостом ходу у неё цепь не вращается. При использовании такого инструмента все нагрузку на себя возьмет сцепление, поэтому бензиновый двигатель не пострадает от опасного воздействия. В случае с цепными электропилами у них с электродвигателем связан редуктор. Поэтому, когда цепь тупая, то воздействие на двигателе существенно возрастает, что приводит к сокращению ресурса. Также может возникнуть его поломка. Помимо этого, когда цепь хорошо заточена, ею приятно работать, так как не приходится прилагать серьезных физических усилий для выполнения работы. Применяя такой инструмент, можно без каких-либо проблем распилить необходимый материал.
Как эксплуатировать электролобзики
Чаще электролобзиков дохнут только хомячки. Инструмент капризный сам по себе, а неаккуратного хозяина терпеть не станет.
Типичные поломки
Выход из строя электродвигателя. Часто перегорает якорь, индуктор, статор. Возникает неисправность из-за перегрева мотора, старения изоляции, отсюда пробои. Также часто изнашиваются насечки на валу из-за ударных нагрузок в штоке, что происходит при неправильном подборе пилок. Чтобы избежать перегрузок, при покупке электролобзика нужно выбирать модель с запасом мощности. От себя рекомендую смотреть модели от 580 ватт минимум. Потому что, лобзик до 580 Вт пилит лист древесины, толщиной не больше 80 мм.
Износ насечки. Для того, чтобы избежать подобных поломок, нужно выбирать пильное полотно в соответствии с характеристиками материала. Также неправильно подобранная, или затупленная пилка может привести к поломке опорного ролика. Правильная пилка избавит от ударных нагрузок, отсюда больший ресурс. Видео о том как выбрать пилку:
Износ червячной передачи якоря — распространенная поломка в электролобзике. Она возникает из-за того, что лобзик начинает пилить, еще не набрав оптимальную скорость движения полотна. Поэтому дайте лобзику поработать пару секунд на холостых оборотах. Современные электролобзики имеют безинструментальный узел фиксации полотна. Это позволяет быстро менять пилки во время работы. Однако этот узел часто ломается, или начинает ненадежно фиксировать полотно. Поломки в основном возникают из-за попадания пыли. Поэтому следует периодически чистить этот узел и смазывать ведешкой (WD-40). Следующее видео про устранение распространенной поломки — клина держателя пилки:
Правила эксплуатации
Советую соблюдать следующие правила, и ваш лобзик проживет чуть дольше.
- Не нужно прикладывать механические усилия при работе лобзиком – это приведет к нагреву полотна;
- Используйте широкое полотно для прямых длинных пропилов.
- Часто меняйте пилки после того, как они затупятся, это снимет нагрузки с электродвигателя.
- При использовании лобзика для резки металла нужно смачивать полотно водой, либо маслом – это облечет процесс резки и увеличит срок службы пилки.
- Если распиливается тонкий лист металла (до 1 мм), необходимо подложить под него фанеру, чтобы не было вибрации.
- Не перегружайте инструмент, отключайте его от сети каждые 10 минут беспрерывной работы.
- Используйте пылесос. На узлы агрегата попадет меньше пыли.
Особенности двухдисковой модели Штурм TC1312P
Универсальная электрическая двухдисковая пила Sturm TC1312P подходит как для бытовых работ, так и для профессиональных целей. С ее помощью вы сможете осуществить резку керамической плитки и камня, бетона и даже металла, при этом, не меняя диск. Дисковая пила Штурм функционирует при помощи двух дисков, диаметр которых составляет сто двадцать пять миллиметров. Среди преимуществ агрегата можно выделить следующее:
- Мощность двигателя составляет 1300 Вт.
- В режиме холостого хода скорость вращения режущего элемента составляет пять с половиной тысяч оборотов за минуту.
- Электропила Sturm оснащена системой, защищающей от перегрузок.
- Приводная система сконструирована таким образом, что диски вращаются в разные стороны, благодаря чему точность и чистота среза максимальны.
- Снижена вибрация и количество искр.
- Основная рукоять электропилы Штурм поворотная.
Для дерева предусмотрена глубина реза в двадцать восемь миллиметров. Для плитки рез составляет десять миллиметров, а для стали достигает пяти миллиметров. Стоит отметить, что при работе с металлическими поверхностями, используется встроенная смазочная система пильных дисков. Кроме того, сконструирован защитный кожух, который предохраняет оператора от искр и мелких компонентов.
Меры безопасности
Проводя ремонт инструмента, нельзя забывать и о мерах безопасности. Прежде всего, необходимо отключить его от электросети и не включать его в сеть до момента окончательной сборки.
Работы с цепью и шиной рекомендуется проводить в перчатках, это защитит руки от порезов. При разборке винтовых соединений, если винт не удается отвинтить, нужно перестать прилагать усилия и воспользоваться аэрозольной смазкой типа WD-40 это позволит снять напряжение и через несколько минут просто отвинтить винт.
А также стоит помнить и о электробезопасности, отремонтировать детали электрооборудования можно, использовав, только тот номинал деталей, которые были установлены изначально.
Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.
Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:
Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.
Источник
Схема ремонта
Отремонтировать электропилу есть вариант в кустарных критериях. Это сделать довольно несложно.Для этой цели нужен такой набор инструментов:
- несколько разнокалиберных маленьких напильников;
- крюк, который чистит прорези от стружки;
- напильники плоские.
Цепь лучше всего затачивать на самой шине инструмента. Правку делают по кромке режущего зуба, сразу учитывают угол заточки (от 30 градусов). Делать эту операцию необходимо филигранно: если угол будет выставлен неверно, то это отразится в качестве работы и производительности инструмента.
READ Как Пользоваться Шуруповертом Бош
Напильник в свое время работы ставится перпендикулярно (90 градусов в отношении к шине). Метод происходит в одном векторе, совершаются поступательные колебания, нельзя делать каких-либо вращательных движений. После обработки зуба цепь перемещается, позже шлифуют другой элемент. После обработки всех частей начинается «полировка» фиксирующего реза. Если проход когда фиксаторы реза очень выдаются, то цепь не будет «доставать» до материала — рабочего цикла происходить не будет. И напротив: если фиксаторы будут сверх меры углублены, то пила будет застревать в дереве. Ограничитель рихтуется с помощью калибра, который накладывают на кромку режущих зубцов. Принципно, чтобы планка располагалась на одном уровне вместе с фиксатором.
Домашний ремонт при стандартных поломках
Несмотря на то, что сегодня на рынке представлено несколько десятков моделей цепных пил разных производителей ремонт основных стандартных поломок проводится одним единственным методом – заменой сломавшейся детали. Это касается буквально всех основных узлов и механизмов.
Теоретически можно что-то подточить или подправить напильником, но это будет только временное решение и отсрочит в лучшем случае большой ремонт на несколько дней, а в худшем случае повлечет за собой более дорогостоящий ремонт.
Ремонт цепной электропилы, если это не критично и не влияет на ее работоспособность можно сделать и самому. Это, прежде всего, касается корпуса инструмента. Падения, механические повреждения при работе часто деформируют пластиковый корпус, особенно это касается места расположения двигателя. Отремонтировать это место можно, поставив заплатку или наложив бандаж, применив для этого эпоксидный клей и стеклоткань. Эпоксидный клей сам по себе очень хрупкий, поэтому необходимо соблюдать пропорции при смешивании смолы и отвердителя
Его также можно использовать и для восстановления пластиковых шестерен, правда опять, стоит акцентировать внимание на то, что это только временная мера
А вот для восстановления масляного бачка ни эпоксидный, ни какой бы то ни было другой клей не подойдет. Пластик, из которого сделан резервуар не поддается ни склеиванию клеем, ни пайке, так что менять его необходимо полностью.
При замене шестерен стоит внимательно присмотреться к металлическим частям корпуса редуктора – на нем видны все проблемные места, особенно это касается точек установки шестерен и валов. Сколы, следы выработки и заметная деформация говорит о том, что в этом случае кроме всего прочего придется поменять и основание редуктора.
Самое простое, что можно сделать своими руками без больших усилий, так это заменить резиновые уплотнители и прокладки. Это довольно важная и ответственная работа. Если сильно затянутые болты корпуса и крышки редуктора позволяют обеспечить надежность соединения, то резиновые уплотнители дают возможность погасить вибрацию
Особенно важно применять уплотнители именно изготовленные для этого. Так для узла смазки цепи используется специальная маслостойкая резина, она не теряет своих свойств при контакте с маслом и способна выдерживать большие нагрузки при высокой температуре. Проводя сборку корпуса, в местах установки винтов в пластик при сборке рекомендуется из шприца выдавить буквально 1-2 капли эпоксидного клея, это позволит усилить место посадки винта
Проводя сборку корпуса, в местах установки винтов в пластик при сборке рекомендуется из шприца выдавить буквально 1-2 капли эпоксидного клея, это позволит усилить место посадки винта.
При установке на инструмент новой шины и цепи рекомендуется осмотреть шину и соединения звеньев цепи и дополнительно смазать ведущую и ведомую звездочку моторным маслом или маслом для редукторов.
Пила цепная электрическая
Устройство электронной цепной пилы схоже с бензиновой за тем только исключением что в ней применяется электромотор переменного тока. Электрической пилы в отличие от бензиновых легче и не требуют обслуживания. Долгий обычной и нерегулярность работы на их не оказывает воздействия. Как пилить электропилой как правильно пилить дисковой и цепной пил. При работе гремят они существенно меньше бензиновых, также у их отсутствует вибрация. В критериях дачи они существенно прибыльнее бензиновых моделей.
Цепные электрической пилы различаются расположением мотора. Электрической пилы бывают с продольным и поперечным расположением мотора.
Большая часть моделей пил выпускается с поперечным расположением мотора. Это универсальные цепные пилы. Они созданы для всех видов работ. Работать ими можно в хоть какой плоскости. Мощность таких пил колеблется в районе 2 кВт, а масса – 3,5 – 4 кг.
Цепная пила с продольным движком используется при столярных работах это плотницкая цепная пила. Основной особенностью их конструкции является отсутствие выступающего мотора с боку. Как правильно пилить бензопилой: дрова и брус. Движок установлен продольно это улучшает балансировку пилы и упрощает работу. Но такая конструкция наращивает вес пилы до 5 – 6 кг.
Особенности устройства электропилы
Первая особенность электропилы – это положение электродвигателя, он может размещаться как вдоль устройства, так и поперек. Различие между электропилами будет весьма заметно: если двигатель расположен поперек – они более широкие, если вдоль – более узкие. Выбирать стоит инструмент с поперечным расположением двигателя, т.к. при такой конструкции нет необходимости в редукторе (помимо того, что он тяжелый, его ремонт – процедура недешевая).
Поперечное расположение двигателя в електропиле
Продольное расположение двигателя в електропиле
Вторая особенность электропилы – это различие в режущих частях инструмента, он может быть как дисковый, так и цепной. Дисковые электропилы служат для предприятий по работе с деревом и являются родственниками стационарных пил. Что касается цепных электропил, они как раз и походят для дачи, т.к. используются для недолгого времени работы.
Третья особенность заключается в том, что цена и вес инструмента почти не зависят от мощности двигателя. Что бы ответить на сразу появившийся вопрос: «Зачем выпускать электропилы маленькой мощности, если цена такая же, как и у мощных агрегатов?», нужно учитывать тот факт, что дачная электропроводка, зачастую, не справляется с электроприборами большого потребляемого напряжения, в результате чего выбивают «пробки» на счётчике и даже происходит выход всей проводки из строя. Именно поэтому производители электропил создают инструменты небольшой мощности, которые так же неплохо справляются со своей работой и пользуются популярностью у дачников.
Устройство и принцип работы цепной электропилы
Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотор вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.
Электропилы могут быть как с поперечным расположение двигателя (показано на рисунке выше), так и с продольным (см. Фото ниже).
В электропила с поперечным расположение двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.
Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент НЕ заклинивает в материале, а процесс пиления происходит быстро.
Для уменьшения износа пильной цепи и шины на электропила установлена система смазки, подающая масло на слежу гарнитуру.
В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.
электропила не включается
Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.
- Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
- Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвонить каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а вторым к одному из стержней электрической вилки.
- Если с руководством все в порядке, тогда продолжайте проверять дальше. Прозвонить тестером провода, идущие к пусковой кнопке, на предмет обрыва.
- Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
- После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.
Если предыдущие действия НЕ позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель НЕ запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправный, то вероятнее всего, вышел из строя двигатель, а именно перегорел обмотки статора либо ротора. В данном случае, чтоб прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, який найдет неисправность и произведет перемотку катушек.
Двигатель НЕ развивает полную мощность
Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводит к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.
Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать НЕ получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорела обмотки якоря или в них произошло межвитковое замыкание.
Горят щетки и коллектор
Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателя.
Считается, что нормальный износ щеток должен быть не болей, чем на 2/3 от их первоначальной длины.
Если щетки изношены, необходимо их заменить. Также щетки могут искра по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление Искра.
Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).
Как менять шестерню электропилы?
https://youtube.com/watch?v=1r-yDdJgJ_U
Если вы решили самостоятельно выполнить замену шестеренки пластиковой для электропилы, ознакомьтесь с представленной ниже видеозаписью. Чтобы снять элемент, потребуется выполнить следующие, несложные, манипуляции:
- Снимаем штопорное кольцо приводной звездочки, которая приводит цепь в движение. Для этого используем отвертку. Демонтируется звездочка, шайба и пружина.
- Откручиваем все наружные шурупы, для того чтобы попасть внутрь корпуса.
- Демонтируется упорная пластина.
- Снимаем ручку, придерживая при этом кожух.
- Откручиваем винты, расположенные возле тормозной крышки.
- Открываем механическую часть корпуса, при этом нам уже видна ведущая шестерня электропилы.
- После этого откручиваем винты, которые держат тормозной механизм, чтобы снять штифт.
- Убираем якорь для электропилы и шестеренку, прижатую гайкой.
- Ведущая шестерня электропилы вынимается достаточно легко, для этого достаточно просто потянуть на себя.
Пластиковая шестерня для электропилы может иметь счесанные зубья, из-за которых и происходят проскакивания механизма. Чтобы снять поврежденный механизм с вала, потребуется использовать ключи соответствующего размера. Снимается подшипник и поврежденная деталь. После этого новая шестерня на электропилу одевается на вал, при помощи вкручивающих движений. Если вам необходим новый якорь к электропиле ручной, пластиковые или металлические шестеренки, при их выборе обязательно учитывайте технические характеристики и особенности оборудования. Не забывайте, что не все шестерни для электропил и прочие составляющие являются универсальными.
Похожие публикации

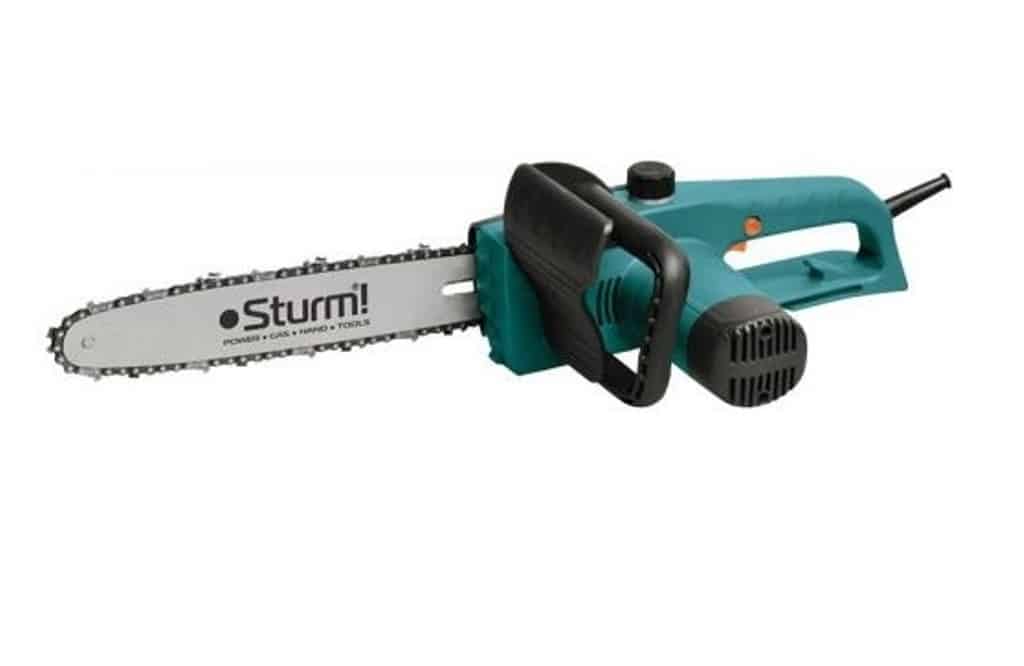

Особенности модели Sturm CC99222
Электропила Штурм СС9922 может эксплуатироваться как на открытой местности, так и в закрытых помещениях, при этом главным условием является доступ к бытовой сети 220V. Для электропилы Sturm СС9922 применена пильная гарнитура Орегон, отличающаяся низким шумом и показателями вибрации. Стоит отметить, что предусмотрен цепной тормоз, который активируется в тот момент, когда происходит сильная отдача. К преимуществам оборудования можно отнести:
- Зубчатый упор, гарантирующий точность реза.
- Смазка цепи происходит автоматически.
- Предусмотрена защита от случайного включения.
- Пила цепная электрическая Штурм оснащена рукояткой со специальной противоскользящей, прорезиненной вставкой.
Выбирая цепь для электропилы Штурм СС9922, обратите внимание на соответствие размерам шины. Стоит отметить, что компактные размеры цепной пилы позволяют выполнять работы даже в труднодоступных местах
Чтобы избежать некорректной работы и преждевременного выхода из строя, используйте сертифицированные запчасти для электропилы Штурм СС9922. Соблюдая технические требования производителя, вы гарантированно продлите эксплуатационный срок оборудования и сделаете работу максимально эффективной.
