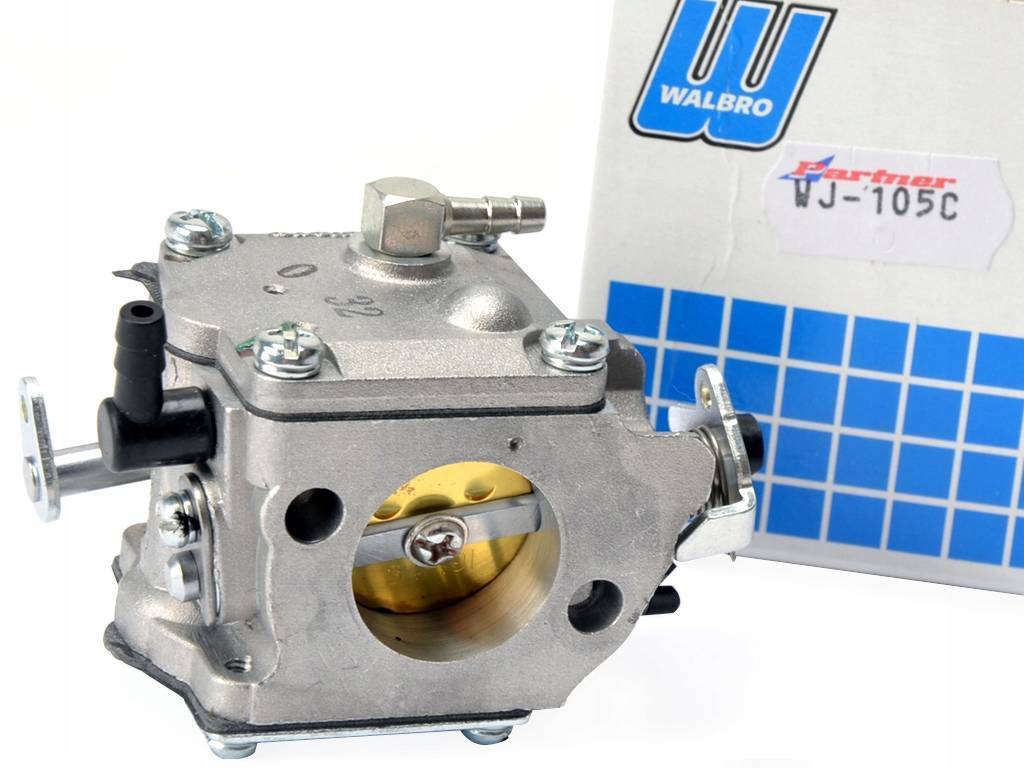

Диагностика карбюратора walbro(самая частая поломка)

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

• В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
• Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
• Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

1. Снимите крышку и очистите запчасти под ней;
2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

https://youtube.com/watch?v=fwa4t-Uu3kk%3F

Как понять, что требуется регулировка карбюратора?

Существует несколько признаков, которые могут говорить о некорректной работе прибора Walbro. Карбюратор в этих случаях необходимо отрегулировать. Если двигатель бензопилы запускается с большим трудом и сразу же после запуска глохнет, причина этого явления в неоптимальной топливной смеси. Другими словами, она излишне бедная. Также карбюратор требует настройки, если внезапно пила стала потреблять слишком много топлива. Еще один из признаков – больше количество выхлопных газов. Это сигнал о том, что смесь сгорает не полностью. Она слишком богата. Могут быть нарушены крепления настроечных винтов. Это случается из-за сильных вибраций и различных дефектов защищающего колпачка. Данное явление встречается очень редко в продукции Walbro. Карбюратор после этого можно легко отремонтировать. Еще одна проблема – засор. Часто каналы карбюратора, диффузор и полости могут загрязняться из-за некачественного горючего или неисправного воздушного фильтра. Слишком изношенные поршни двигателя тоже влияют на работу карбюратора.

В этом случае настройка карбюратора Walbro если и поможет решить проблему, то только временно. В данной ситуации необходимо выполнить капитальный ремонт мотора.

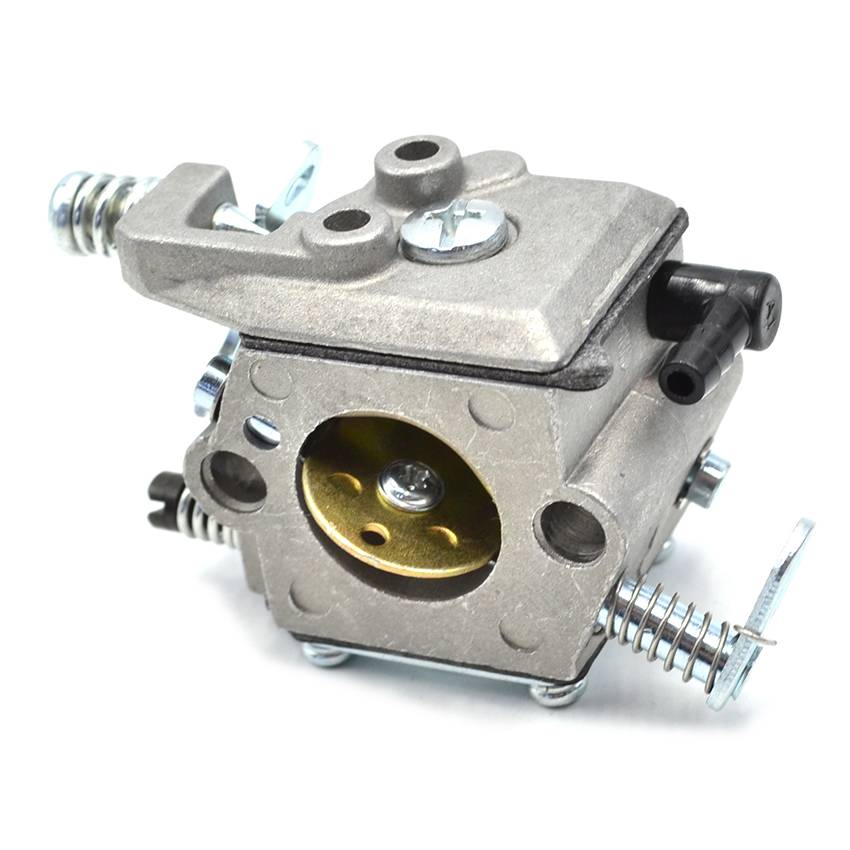

Из чего состоит карбюратор бензопилы

Рассматриваемые агрегаты современных бензопил отличаются по конструкции от устройств старого образца. Причем это отличие заключается не только в конструкции, но и в принципе действия. Но обо всем по порядку. Для начала узнаем основные узлы механизма, а затем разберемся с принципом функционирования бензопильного карбюратора.

Конструктивно карбюратор бензопилы можно разделить на три части:

1. Камера подсоса топлива из бензобака. Эта камера сопряжена не только с бензобаком посредством топливопровода, но еще и с конструкцией кривошипно-шатунного механизма. Эта часть состоит из двух штуцеров, мембраны для закачивания топлива, двух клапанов, фильтра и транспортировочного канала
2. Камера скапливания топливной смеси и поступление ее к каналам холостого хода, средних оборотов и максимальных оборотов. Эта камера состоит из иглы или игольчатого клапана, мембраны для открытия иглы, камеры скопления топлива, регулировочных винтов, заслонки максимальных оборотов, а также каналов ХХ и средних оборотов, которые всегда открыты
3. Рабочая зона — это основная область, в которой происходит смешивание воздуха с топливом и поступление этой смеси в камеру сгорания. К основным рабочим элементам рабочей зоны относятся заслонки (воздушная и дроссельная), а также диффузор, в котором и происходит смешивание топлива и воздуха

РЕМОНТ карбюратора бензопилы Walbro

Она слишком богата. Могут быть нарушены крепления настроечных винтов. Это случается из-за сильных вибраций и различных дефектов защищающего колпачка. Данное явление встречается очень редко в продукции Walbro. Карбюратор после этого можно легко отремонтировать. Еще одна проблема — засор. Часто каналы карбюратора, диффузор и полости могут загрязняться из-за некачественного горючего или неисправного воздушного фильтра.

Слишком изношенные поршни двигателя тоже влияют на работу карбюратора. В этом случае настройка карбюратора Walbro если и поможет решить проблему, то только временно. В данной ситуации необходимо выполнить капитальный ремонт мотора. Стрелка показывает на наконечник, снятие которого необходимо произвести. Производим окончательное отсоединение карбюратора, сейчас его можно регулировать.

Карбюратор обладает довольно сложным механизмом, по этой причине, если есть необходимость в предстоящей разборке, необходимо делать снятие частей заботливо, потому что они маленькие, и их просто утратить. В карбюраторе огромное количество малеханьких составляющих, которые лучше разложить в правильном порядке, чтоб ничего не спутать.

Для воплощения регулировки карбюратора бензопилы, придется воспользоваться всего 3-мя винтами некие модели обустроены вообщем одним винтом.

Конструкция и принцип действия карбюратора бензопилы

Регулировка карбюратора на бензопиле после того как на какой спутник настроить. Регулировка карбюратора своими руками на бензопиле регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономичном потреблении горючего. Винтики L и H идентичны только снаружи, функции у их совсем различные.

Заводскую регулировку принято считать более подходящей, а винтами выполняться настройка работы мотора для особенных ситуаций работы, в непростых погодных критериях. Бензопила настраивается особым инвентарем. Настройка производится с помощью винтов L и Н.

Правильная настройка

Регулировка карбюратора бензопилы и бензокос имеет решающее значение для цепных пил и других двухтактных двигателей. Корректировка, которая даёт слишком богатую смесь, приведёт к тому, что пила будет иметь недостаточную мощность, к увеличению количества углерода и может повредить двигатель. Правильная настройка карбюратора позволит производить максимальную мощность оборудования, продлевать рабочий цикл двигателя, производить минимальные выхлопы, работать плавно и бесперебойно. Большинство цепных пил имеют три крепёжных винта карбюратора:

1. Остановка дроссельной заслонки — регулировка, определяющая, насколько клапан дроссельной заслонки остаётся открытым, когда спусковой механизм дроссельной заслонки высвобождается. Если эта настройка установлена малой, двигатель заглохнет при отпускании триггера дроссельной заслонки.
2. Регулировка низкоскоростного топлива (L) — регулировка, которая контролирует топливо на холостом ходу.
3. Высокоскоростная регулировка топлива (H) — контролирует долю топлива при номинальной скорости работы. Это самая важная настройка.

Следует отметить, что в некоторых конструкциях цепных пил отсутствует высокоскоростная регулировочная игла. Эти пилы имеют так называемую неподвижную струю, которая устанавливается заводом. Карбюраторы с неподвижной струёй используются, чтобы запретить оператору устанавливать самостоятельно регулировку, что может повредить пилу. К сожалению, такие заводские настройки часто не позволяют пиле достичь максимальной производительности.

Как настроить карбюратор на бензопиле Carver

Регулировка скорости холостого хода с помощью винта Т всегда является отдельным. Если двигатель бензопилы Carver останавливается на холостом ходу, это может быть связано с:

• низкая производительность свечи зажигания;
• потеря сжатия вследствие критического износа поршневой системы;
• бедное топливо;
• плохая производительность карбюратора, не связанная с регулированием;
• парафиновые забиты фильтры в баке и карбюраторе.

По тем же причинам двигатель бензопилы «Carver» может плохо работать не только на холостом ходу, но вообще не тянет, не развивает скорость, останавливается при нажатии дроссельной заслонки и т. Д Поэтому сначала нужно попробовать справиться с этим причины. И последнее, если проблемы не решены, вы можете попытаться увеличить скорость холостого хода, повернув винт T по часовой стрелке.

• Если двигатель вообще не работает в режиме холостого хода именно из-за перекосов, винт Т затягивается на 1/2 или 3/4 оборота и двигатель запускается.
• Затем отрегулируйте на слух при работе двигателя, соблюдая все меры безопасности. (При сильном увеличении скорости цепь бензопилы может начать вращаться, и это опасно).
• Если цепь крутится на холостом ходу, винт Т откручивается назад в положение, когда двигатель на холостом ходу работает уверенно и не задерживается, а цепь не крутится.

READ С Какой Стороны Пилить Плитку

Затем они проверяют работу двигателя бензопилы во всех режимах. Если она работает стабильно на холостом ходу, но останавливается при нажатии газа, это верный признак недостатка подачи топлива в камеру сгорания. При правильной работе всех систем, чистых фильтров и насадок причиной является, скорее всего, нарушение регулирования винта L.

• Также лучше настроить его на работающем теплом двигателе бензопилы «Carver», скрутив его на 1/4 оборота и пытаясь подать газ.
• Если подача топлива слишком велика, двигатель будет работать при полном керосине, когда дроссель находится в положении. Это означает, что винт L слишком сильно закручен и его нужно открутить назад на 1/4 шаги, пытаясь подать газ.

Если после регулировки винта L двигатель Carver не подает необходимую для работы мощность, вы можете тщательно попытаться увеличить максимальную скорость, регулируя винт H.

Он также регулируется при работе двигателя, но когда газ находится в полном положении

Очень осторожно, 1/5, 1/6 оборота, вкрутите винт и слушайте двигатель

Увеличение скорости потолка может немного продлить жизнь старой бензопилы с изношенным поршнем. Слабое сжатие компенсируется большим потоком смеси с максимальной скоростью.

Профессиональная настройка винта Н осуществляется с помощью тахометра для определения скорости потолка и осциллографа для контроля частоты вспышек на свече. Краткость предварительно проверяется.

После регулировки винта Н может произойти смена работы в других режимах. Поэтому нужно будет проверить работу во всех режимах и, если необходимо, еще раз немного отрегулировать регулирования с помощью винтов L и T.

Это не всегда стоит делать по следующим причинам:

• При сильном повороте острый конец винта может уничтожить рыхлый порошковый бронзовый струю на дешевых бензопилах, и это поломка.
• 1,45-1,5 обороты с конца могут не соответствовать старому положению винтов, в котором бензопила до последнего времени работал, и реальным заводским настройкам.

Поэтому подстраиваться нужно исходя из положения, как это было не более 1/4 оборота за один раз

Важно помнить, насколько и в каком направлении было изменено положение винта

Если вам все-таки нужно закрутить винт до конца, посчитайте количество оборотов от положения, как это было, это даст возможность вернуть настройки к предыдущему положение. Вам нужно приложить усилия до конца без усилий.

Общие принципы самоналадки карбюратора бензопилы представлены следующим образом:

Особенности очистки карбюраторов на бензопилах Штиль и Хускварна

Не имеет большого значения, какой марки инструмент — Штиль, Хускварна, Партнер и прочие. Прочистка карбюраторов на всех моделях осуществляется по вышеописанной инструкции. Разница лишь заключается в некоторых конструктивных особенностях. На бензопилах Штиль карбюратор имеет омедненные или латунные жиклеры, которые нужно снять для их очистки.

Аналогично осуществляется регулировка механизма на бензопилах от производителя Husqvarna. Устройство отличается только по конструкции, однако принцип регулировки подобен тому, который описан выше.

https://youtube.com/watch?v=lIvu4MFW-ZU%3F

Настройка карбюратора на бензопиле

Настройка карбюратора бензопилы дальше необходимо использовать тахометр, то есть в целом она работает и развивает мощность и вроде можно работать. После таких настроек необходимо что-нибудь распилить. Чтобы проверить работу на высоких оборотах.

Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.

На что стоит обратить внимание, при работе?

В первую очередь, на обогащение смеси, увидеть это можно по выхлопу

Когда мы выкручиваем винт Н или винт Л против часовой стрелки, обращаем внимание на выхлопную систему. Если в процессе работы у нас начинает отсюда идти сизый дым, это значит смесь мы сделали слишком богатую. Она приведёт к нагару на кольцах, и к нагару на свече

Она приведёт к нагару на кольцах, и к нагару на свече.

Если у нас выхлоп с очень сильным треском — это у нас идёт детонирование, обеднённая смесь. Слишком бедная смесь может привести к перегреву двигателя и соответственно к прогоранию поршней, к износу цилиндра и выгоранию свечи.

Именно поэтому используется тахометр, чтобы настроить минимальные обороты холостого хода и максимальные обороты, холостого хода.

Какие тахометры выбрать

Что касается тахометров. То существуют тахометры производство STIH, ЭХО это достаточно дорогие, и очень хорошие тахометры. И там ни нет каких лишних проводов, которые нужно подсоединять к аппарату. Тахометр просто прикладываются к пиле и считает обороты штука хорошая, но дорога. Есть китайские аналоги. Так как пила ПИТ китайская то и тахометр можно приобрести китайского производства. Тахометр присоединяется к высоковольтному проводу, с помощью провода от тахометра, он просто на него наматывается. Включаем прибор и проводиться настройка.

РЕМОНТ карбюратора бензопилы Walbro

Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине. Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,,5 мм.

Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх. Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы.

Функционирование бензинового двигателя ДВС бензопилы базируется на сжигании топливно-воздушно-масляной консистенции. Чтоб смешать бензиново-масляную смесь с воздухом, а в окончании порционно подать ее в камеру сгорания, на движках устанавливают достаточно сложное по собственной конструкции устройство — карбюратор. Совершая покупку новейшей бензопилы карбюратор уже имеет заводские опции, но с течением времени они сбиваются, и устройство, контролирующее подачу горючего, требуется опять настраивать.

Не зная, как устроен карбюратор, и даже не понимая механизм работы данного модуля, выполнить правильную его настройку будет проблематично. Ниже представлена схема карбюратора компании Walbro , которыми довольно часто оснащаются бензопилы. Воспользовавшись данной схемой, есть вариант подробнее изучить устройство карбюратора бензопилы. У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы конусы.

Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Принцип действия

Как уже говорилось, новая бензопила уже имеет стандартные настройки подачи топлива. Но для правильной обкатки рекомендуется ограничить максимальные обороты двигателя, и делается это с помощью регулировочных винтов, расположенных на корпусе карбюратора.

Также после обкатки потребуется снова произвести более точную настройку подачи горючей смеси. Диагностика карбюратора walbro на бензопиле AL-KO.

Частая и неприятная поломка. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Устройство механизма

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме. Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех.
