Плюсы
Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.
- Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
- Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.
- Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
- Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.
Читать также: Кабель com com распайка
Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов
Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени
Шуруповерт как генератор
Шуруповерт можно использовать в качестве генератора. Сделать это очень просто. Нужно снять аккумуляторную батарею, на клеммы с помощью крокодильчиков присоединить провода и подключать их к потребителю. Обязательно предварительно необходимо мультиметром проверить полярность. В патрон нужно вставить и зажать шестигранный ключ для сборки мебели. Посредством вращения шпинделя будет вырабатываться ток, который поступит потребителю. Правда, стоит отметить, что напряжения вырабатываемого этой электрической машиной хватит разве что для зарядки мобильного телефона или работы небольшой светодиодной лампы.
Переделка шуруповерта в болгарку
Если угловая шлифовальная машинка сломалась либо она вообще отсутствует, то ее временно можно заменить аккумуляторным или сетевым электрошуруповертом. При этом существуют различные варианты переделывания. Самый простой способ заключается в применении готовых или самодельных насадок либо переходников.
Пример адаптера представлен на фотографии ниже. Один его конец фиксируется в патроне, а к другому цепляется диск.
Еще одним вариантом, позволяющим преобразовать в болгарку дрель-шуруповерт, является использование насадки специального типа, оснащенной редуктором
. При реализации способа разбирают электроинструмент, демонтируют его редуктор, а вместо него устанавливают насадку. После преобразований получится инструмент по виду схожий с углошлифовальной машиной.
Самодельные насадки изготавливают из шпилек подходящего диаметра, гаек и шайб. Их применяют даже с аккумуляторными электрошуруповертами.
Эффективность работы самоделок значительно ниже, чем у заводских болгарок. Это связано с большой разницей скоростей вращения насадок: примерно 3000 об/мин у шурупогайковерта против около 11000 об/мин у угловой шлифовальной машины. Незначительная величина мощности вместе с маленькой скоростью значительно ограничивают функциональные возможности сделанного устройства.
Сделанные приспособления следует использовать только при экстренных ситуациях. Из-за возможности реверса
на переделываемом инструменте необходимо следить за направлением вращения диска, чтобы не травмироваться.
Оборудование для столярной мастерской
Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.
Токарный станок по дереву
При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.
Настольный сверлильный станок
Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.
В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.
Ручной фрезер из шуруповерта: пошаговая инструкция
Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.
Собрать самодельный фрезер довольно легко. Для этого необходимо:
- Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
- В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
- Изготовить хомут по диаметру ручного инструмента.
- На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
- Установить ребро жесткости.
- На вертикальной стойке зафиксировать шуруповерт упором.
- В патрон инструмента установить фрезу.
Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.
Дисковая пила
Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала
Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра
Переделка шуруповерта в триммер либо газонокосилку
Чтобы сделать своими руками электрокосу, потребуются такие детали и материалы:
- кусок пластиковой трубы длиной около 2 м;
- паяльник с набором для пайки;
- крепеж: саморезы, болты с гайками;
- 45 градусов пластиковый уголок;
- заглушка на трубу;
- 12 V мотор от электрошуруповерта и аккумуляторная батарея с него;
- провод;
- переходник с 40 на 50 мм для пластиковых труб;
- кнопка включения;
- ведро пластиковое;
- зажимы контактные (крокодилы) – 2 шт;
- лезвия от канцелярских ножей.
Процесс переделки осуществляют так:
- разобрав электрошуруповерт, достают моторчик;
- прикрепляют его к заглушке, отметив предварительно и просверлив в ней посадочные отверстия;
прикрепляют 2 винтами электродвигатель;
припаивают вывода к мотору;
устанавливают электромотор, просовывая его проводки в трубе;
отмечают маркером на трубке место расположения будущего выключателя;
просверливают отверстие;
подсоединяют к выключателю проводки, монтируют его;
к концам выходящих проводов присоединяют контактные зажимы для возможности быстрого подключения к аккумулятору;
из переходника делают аккумуляторный держатель;
подключают накопитель, соединяют переходник с трубкой;
делают ножи из лезвий;
с помощью обычного зажима для клемм насадку соединяют с валом мотора;
из пластикового ведра изготавливают защитный кожух;
приклеивают деталь к трубе;
проверяют работоспособность конструкции.
Созданное приспособление позволит косить только травяной покров с мягкими стеблями.
Различных вариантов газонокосилок на базе сетевых моделей дрелей-шуруповертов много. На фотографиях ниже представлены две самоделки.
Вначале создают из металла, фанеры либо других материалов основание, к которому затем прикрепляют колеса, а также ручку управления. Хомутами либо к стойке фиксируют электрошуруповерт. В патрон вставляют режущую насадку. Чтобы защитить ноги от разлетающейся травы, к задней части основы прикрепляют кожух. Питание делают через кнопку или напрямую от сети.
Аккумуляторную или сетевую модель электрошуруповерта можно превратить в гравер, который по-другому называют дремелем, бормашиной, мини-дрелью, прямошлифовальной машиной. Для этого достаточно просто купить в магазине насадку
и выточить любую биту под нее.
Самодельный патрон позволит применять разнообразную оснастку, предназначенную для дремелей.
Процесс создания гравера с гибким валом демонстрирует следующий видеоролик.
Модернизация детских транспортных средств
И конечно же, все лучшее – детям. На базе шуруповерта можно сделать модернизацию многих детских средств передвижения. Например, детскую педальную машинку переделать в электромобиль.
Электромобиль
Для изготовления автомобиля с электроприводом понадобится:
- Рама из стальной профильной трубы. Ее можно изготовить своими руками.
- Колеса можно применить от садовой тележки на резиновом ходу.
- Кузов можно взять от старой педальной машины или придумать какое-нибудь креативное решение. Например, спаять из пластиковых труб.
- В качестве электропривода необходимо использовать два двигателя от шуруповертов и редуктора с этого же электроинструмента. Для них изготавливаются отдельные корпуса, в которых выходной вал устанавливается на 201 подшипник.
- Аккумулятор. Можно использовать обычный автомобильный 6СТ60.
После того как все комплектующие приготовлены, остается собрать электромобиль. Этот процесс несложный и под силу каждому мужчине, имеющим даже поверхностное представление о слесарном деле.
Электросамокат и велосипед с электроприводом
Еще одним применением шуруповерта в создании транспортных средств можно назвать электросамокат или электровелосипед. Принцип такой модернизации основан на установке цепной передачи между звездочкой колеса и звездочкой электромотора с редуктором шуруповерта. Питание этого устройства осуществляется от аккумуляторной батареи ручного инструмента. Такое решение не требует больших затрат. В результате усовершенствования получают транспортное средство со скоростью движения от 5 до 15 км/час.
Электрический снегоход
С помощью шуруповерта можно сделать не только транспорт на колесах, но и самый настоящий снегоход. Использовать для этого нужно электромобиль, проведя ряд соответствующих модернизаций. Необходимо усовершенствовать раму электромобиля для установки на нее ведущего колеса. Вместо ведомых колес нужно установить лыжи, пластмассовую баранку автомобиля заменить металлическим велосипедным рулем. Привод ведущего колеса осуществляется через цепную передачу от шуруповерта.
Сборка такой чудо-техники не займет много времени, а главное, средств. Все затраты окупятся радостью ребенка, для которого транспортное средство с электроприводом станет настоящим подарком.
Сборка ручного походного электрогенератора и самодельного ветрогенератора
Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.
С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.
Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:
разбирают электрошуруповерт;
- аккуратно выпаивают электронную плату;
- ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;
- изготавливают удобную ручку с рукояткой;
- конец без рукоятки закрепляют в патроне.
Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.
Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.
Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:
- разбирают шурупогайковерт;
- достают электромотор, отсоединив его контакты;
- снимают патрон с редуктором (роторную часть);
- в патрон вставляют вал электромотора, зажимая его;
- к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;
- зажим с хомутом одевают на вал между патроном и шестеренкой;
- вырезают из фанеры или тонкого металла прямоугольную основу;
- с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;
- делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
- вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;
- делают лопасти, присоединяя их к круглой пластине агрегата;
- изготавливают флюгер;
- на один из его концов монтируют собранный генератор;
- подсоединяют проводки к выходам мотора;
- проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.
Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.
Не выбрасывайте старый шуруповёрт
Например, пришёл в негодность аккумулятор шуруповёрта, а все остальные детали – хоть куда. Не выбрасывать же агрегат. Именно в таких случаях и делают умельцы ветрогенераторы на основе бытовых устройств, где таковым является, в данном случае, обыкновенный всем известный шуруповёрт.
Посмотрите на рис. 1, где изображён обыкновенный шуруповёрт в разрезе. Как же его можно заставить начать новую жизнь совсем в ином ракурсе? Первую часть своей службы человеку он брал электроэнергию, чтобы помогать в строительстве и ремонте, а теперь его можно приспособить давать электроэнергию с помощью ветра.
Отсоединяем всё лишнее и вынимаем роторную часть агрегата. Вот он движок, изображённый на рис.2. Считайте, что это без пяти минут будущий ветрячок-бодрячок, который будет давать вам дармовой электрический ток, если его вращать. Вращать будет ветер. Вал двигателя зажимаем и укрепляем скобой (см. рис 3 и 4). На концевой шестерёнке сверлим четыре отверстия, болтами присоединяем к ней круглую стальную пластину для крепления лопастей из ПВХ-трубы.
Читать также: На чертежах и эскизах вид слева располагается
Показываем весь агрегат в собранном и укреплённом виде без лопастей. Так выглядит конструкция самодельно ветрогенератора, сконструированного на базе электродвигателя от шуруповёрта (см. рис.5). Точно таким же образом можно собрать ветрогенератор на базе электродвигателя от сломанной дрели.
Итак, собрали. Теперь надо надёжно укрыть весь механизм от атмосферных осадков. Есть шутливая поговорка «Голь на выдумки хитра». Недаром вспомнилось народное изречение, которое точно передаёт изворотливость технического ума наших умельцев. Для укрытия механизма самодельного ветрогенератора некоторые применили, вы не поверите, обыкновенную банку из-под кофе! (см. рис.6). При этом в ход пошёл герметик, укрепляющий крышку и дно банки с двух сторон, а саму банку обмотали изолентой.
В итоге получилась вот такая нехитрая конструкция (см. рис. 7). Осталось укрепить 4 лопасти, вырезанные из трубы ПВХ, и самодельный ветрогенератор на основе бытовых устройств (дрели, шуруповёрта или стиральной машины) готов к работе. Если вы хотите, чтобы ваш самодельный ветрогенератор был эффективнее, возьмите за основу редуктор от гайковёрта, он намного мощнее и даёт более 5квт/час.
Токарный станок
Токарный станок получится если шуруповёрт зафиксировать в деревянной подставке и установить на горизонтальную поверхность.
Ручной генератор – прибор, похожий на ветровой генератор. Процедура его изготовления идентична сборке ветрогенератора. На последнем этапе работ вместо насадки с лопастями к шуруповёрту прикрепляют ручку.

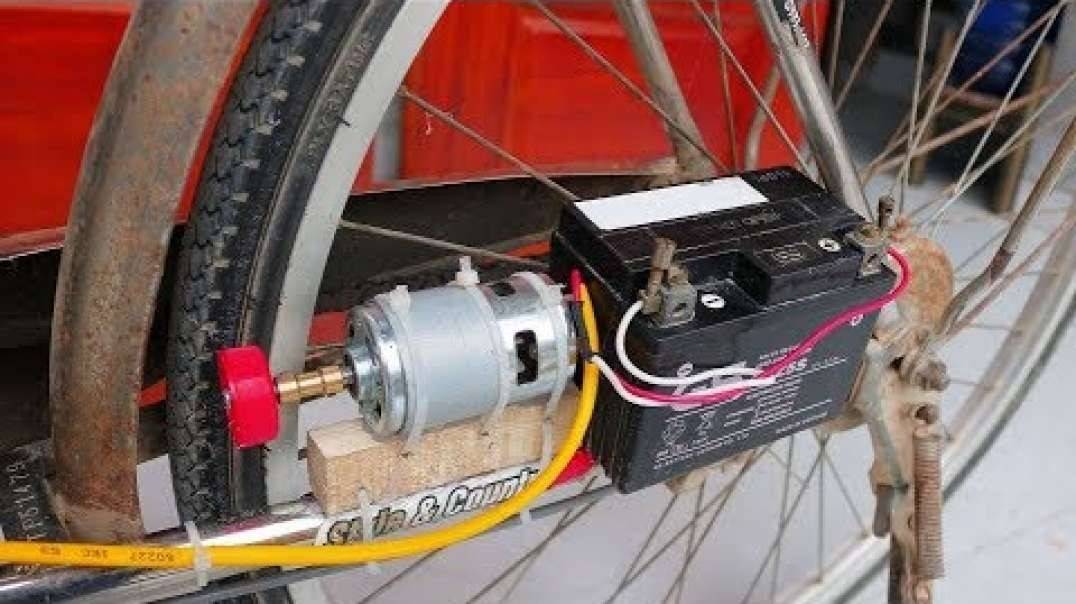

Сделать электровелосипед просто:
- Изъять из шуруповёрта моторчик.
- Соединив его с велосипедной звёздочкой.
- Установить механизм в велосипед.
Такое приспособление для ребёнка можно из пластиковых труб, скрепив их между собой с помощью пластиковых стяжек, а моторчик из шуруповёрта использовать как мотор для катамарана.
Такой аппарат довольно простой в сборке. Для преображения старого инструмента в новый необходимо прикрепить диск для резки металла к шуруповёрту вместо сверла.
Вместо двигателя нужно вмонтировать светодиоды с соблюдением силы тока, фонарик готов.
Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.
Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.
Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели.
Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.
Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:
- садовый измельчитель травы и веток;
- триммер (электрокосу);
- походный ручной генератор;
- гравер (мини-дрель, дремель, бормашинку);
- ветрогенератор;
- газонокосилку;
- болгарку;
- мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
- инструмент для вязки арматуры;
- привод открывания ворот;
- средства передвижения для детей: квадрацикл, велосипед, самокат;
- небольшой ледобур, ямобур, строительный либо кухонный миксер.
Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.
Триммер для газона
Для скоса травы на участке можно изготовить самодельный триммер или газонокосилку из старого шуруповерта. Для этого необходимо подготовить следующие материалы:
- кусок трубы из пластика или алюминия длиной в 1,8-2 м, который будет использоваться в качестве рукояти;
- крепежи (болты с гайками или хомуты);
- моторчик от электрической дрели (шуруповерта);
- провода;
- заглушка;
- аккумулятор;
- переходник для трубы диаметром в 40-50 мм;
- кнопка;
- пластиковое ведро или лист оцинковки;
- прищепковые зажимы или «крокодильчики»;
- лезвие канцелярского ножа.
Пример самодельно насадки триммера с проволокой
Чтобы изготовить самодельный триммер для домашнего использования требуется:
- разобрать корпус старого шуруповерта и извлечь из него мотор;
- на заглушке необходимо провести разметку для креплений;
- высверлить отверстия с помощью дрели и установить в них мотор, прикрепив его на винты;
- припаять к мотору выводы на питание;
- вывести провода через трубу, а на ее конце сделать отверстие под кнопку, к которой нужно подсоединить провода.
- со стороны мотора сделать несколько отверстий в трубе;
- закрепить в них обрезанное пластиковое ведро или вырезанный и согнуты лист оцинковки.
Триммер из мотора от шуруповерта
Для питания триммера следует использовать аккумулятор от того шуруповерта, с которого был снят мотор. Чтобы закрепить батарею на трубе требуется:
- отрезать посадочный разъем под аккумулятор от корпуса шуруповерта;
- подвести провода к выходам на клеммах разъема;
- закрепить его на конце трубы с помощью винтов.
Для режущей насадки потребуется:
- 2 болта и гайки М4-М8;
- винт, который влезет в патрон;
- 2 гайки и шайбы соответствующего винту диаметра;
- 2 металлические пластины (можно использовать прочные жестяные крышки).
Насадка триммер для шуруповерта
Чтобы сделать ножи для самодельного триммера требуется:
- в канцелярских лезвиях проделать отверстия под болты;
- в металлических пластинах просверлить 3 отверстия: одно по центру для винта и два по бокам для крепления ножей;
- вставить ножи между пластинами и закрепить их болтами;
- закрепить винт на самодельной насадке.
С помощью рабочей электродрели можно сделать разборной самодельный триммер, для которого не придется заниматься пайкой. Для этого понадобятся:
- хомуты;
- защита из оцинковки или пластикового ведра;
- полая труба небольшого диаметра для ручки;
- самодельная или покупная насадка с лезвиями.
Пример разборного триммера из дрели
Чтобы сделать самодельный разборной триммер требуется:
- сделать на трубе углубления, с помощью которых будет крепится дрель;
- снять с дрели рукоятку и прикрепить на ее место защитный кожух из ведра или оцинковки;
- сетевой кабель закрепить на трубе скотчем или хомутами;
- если на дрели нет функции автоматического удержания кнопки в активном режиме, то ее можно зафиксировать также, как и провод.
Важно: такая переделка дрели или шуруповерта не может служить качественной и постоянной заменой заводского триммера, а также является травмоопасной. Поэтому следует придерживать техники безопасности и использовать это устройство только в крайнем случае
