Классификация виброплит
Конструкция инструмента несложная. Основные элементы виброуплотнителя грунта – это стальная платформа, мотор, крепящийся к валу, и эксцентриковый груз. Вращение мотора вызывает сильные вибрации груза, которые усиливают давление плиты на грунт. Передаваемая через плиту вибрация приводит частицы грунта в движение, заставляя те заполнять имеющиеся в насыпи пустоты. После уплотнительных работ из насыпи получается плотная и ровная поверхность.
Все имеющиеся в ассортименте виброплиты условно классифицируют по назначению, типу движения, видам двигателя и управления.
По назначению
Тут выделяют следующие типы виброплит.
Для укладки дорожных покрытий. Опорная плита таких инструментов массивная с гладкой поверхностью и закругленными краями. В оснащении устройства предусмотрена система увлажнения поверхности плиты для предотвращения налипания асфальтобетонной смеси.
- Аппарат для трамбовки грунта оснащаются массивной рифленой трамбующей поверхностью и вибрационным механизмом с высоким уровнем колебаний.
По типу движения
По этому параметру виброплиты бывают поступательные и реверсивные. Поступательная оснащается одним дебалансом и может работать только в одном направлении. Реверсивная виброплита оборудуется двумя вибраторами, за счет чего может работать в прямом и обратном направлении.
Виброплита реверсивная (до 200 кг) BPU 3050
По типу двигателя
Электрическая виброплита относится к бытовому спектру приспособлений из-за малого веса и невысокой степени трамбовки, а также ограничения в передвижении из-за длины шнура. Инструмент востребован в условиях ограниченности доступа свежего воздуха, например, для работы в зданиях. Может использоваться для обустройства дорожек на дачном участке.
Инструмент с двигателем внутреннего сгорания (на бензине или дизельном топливе) более мобилен. Выпускаются модели бытового (с менее мощным мотором и весом плиты) назначения и мощные агрегаты для профессионального использования. По виду топлива аппараты подразделяются на виды:
- бензиновая виброплита;
- дизельная разновидность инструмента.
Виброплита ВП-100 (90 кг)
По типу управления
Если говорить о типе управления, то бывают устройства с ручным и дистанционным управлением. Инструмент бытового назначения и доступные профессиональные модели относятся к первому типу.
Обзор самых популярных моделей с гидравлическим приводом
Модели, оснащенные гидравлическим приводом, обладают высокими показателями надежности и не нуждаются в особом обращении. Проще говоря, на них задний и передних ход можно переключать, предварительно не сбрасывая обороты на машине. Благодаря этому существенно возрастает эффективность и скорость проводимых работ. Кроме того, агрегаты, оснащенные гидравлическим приводом намного надежнее по сравнению с аналогами, которые оборудованы приводом механического типа.
TSS – CP – 80
Привод вибрационного вала, а также система управления этого аппарата осуществляется благодаря гидравлическому приводу. Это устройство отличается хорошей маневренностью, даже при выполнении задач, в ограниченном, небольшом пространстве. Кроме того, TSS – CP – 80 отличается высоким уровнем проходимости, даже на вязком, глинистом грунте. Во время уплотнения почвы, оператор может самостоятельно выполнять регулирование и контроль ударной силы виброплиты.
Оснащается бензиновым одноцилиндровым двигателем, с воздушной системой охлаждения. Габариты подошвы – 480х350 мм. Расход топлива – 1.7 литров в час. Запускается при помощи ручного стартера. Частота вибраций – 6000 в минуту. Производительность – 650 квадратных метров за один час.
TSS – CP – 80
Достоинства:
- Небольшой вес (80 кг);
- Качество сборки и комплектующих;
- Простое управление;
- Технические характеристики;
- Мощность;
- Производительность.
class=’s-article__points-list’>
Недостатки:
TSS-CP-350 электростарт
Функциональное, производительное устройство, предназначенное для работы в тяжелых условиях. Прекрасно подойдет при возникновении необходимости уплотнения засыпок траншей. Кроме того, этот аппарат можно применять при выполнении ремонтов, а также содержания дорожных полотен. Обладает хорошим уровнем проходимости и высокой маневренностью. Оборудован прочным, качественным кожухом, который не позволяет пыли, а также загрязнениям попадать на детали агрегата.
Габариты плиты – 860х485 мм. Оснащен функцией реверса, бензиновым двигателем мощностью 13 л.с. Уровень глубины уплотнения достигает 900 мм. Мощность аппарата – 9.4 кВт. Масса агрегата – 350 кг. Плита сделана из чугуна. Показатель расхода топлива равен 3.7 л/ч.
TSS-CP-350 электростарт
Достоинства:
- Мощность;
- Функциональность;
- Эксплуатационные характеристики;
- Простое управление;
- Надежность и качество сборки;
- Можно использовать для выполнения задач повышенной сложности.
class=’s-article__points-list’>
Недостатки:
- Стоимость (323074 руб.);
- Вес;
- Расход топлива.
class=’s-article__points-list’>
Сравнительная таблица разных моделей виброплит:
| Название, описание | Класс привода | Вес (кг) | Габариты плиты (мм) | Стоимость (в рублях) |
|---|---|---|---|---|
| Кратон KR-PC53 | Бензиновый | 53 | 495х320 | 23270 |
| Samsan PC 162 | Бензиновый | 62 | 500х360 | 30140 |
| Zitrek CNP 330-1 | Бензиновый | 250 | 820х480 | 131990 |
| Zitrek CNP 330-3 AES | Дизельный | 250 | 820х480 | 134910 |
| AMMANN APR 4920 AF-M-48-A—2 | Дизельный | 391 | 450 | 564619 |
| WACKER NEUSON DPU 6555HEAP | Дизельный | 497 | 900х600 | 945000 |
| ВИБРОМАШ ВУ -11-75 | Электрический | 80 | 500х300 | 38530 |
| ИЭ-4509 А (220В) | Электрический | 40 | 400х320 | 27770 |
| SHATAL PC-1443 | Электрический | 88 | 400х500 | 135918 |
| TSS – CP – 80 | Гидравлический | 80 | 480х350 | 96949 |
| TSS-CP-350 электростарт | Гидравлический | 350 | 860х485 | 323074 |
Какие критерии выбора, каких ошибок не допустить при выборе? Виброплиты являются незаменимым строительным оборудованием, когда возникает необходимость уплотнить почву или сыпучие грунты, например, при возведении основания фундамента дома. Такие агрегаты часто используются во время плотной укладки тротуарной плитки, брусчатки, ремонта и асфальтирования дорог. Подбирать такое устройство, в первую очередь, нужно, исходя из того, какие с его помощью будут выполняться задачи.
Вибротрамбовки
Первоначальное название вибротрамбовки для уплотнения грунта – «вибронога». В отличие от виброплиты, которая обеспечивает поверхностное уплотнение, вибронога работает «в глубину» и способна утрамбовать слои грунта толщиной до 70 см.
Небольшая площадь стального основания (до 10 см²) предназначена для нанесения мощных точечных ударов по рабочей поверхности. Двигатель передает толчкообразные колебания высокой амплитуды на поршень, который приводит в действие стальную пластину. В процессе работы сила ударов по поверхности заставляет вибротрамбовку подпрыгивать на высоту до 60 см, из-за чего ее еще называют «прыгающей ногой».
Вибронога – оптимальный виброуплотнитель грунта на участках, труднопроходимых для другой техники: в узких траншеях, вдоль фундаментов и дренажных колодцев, при прокладывании кабелей и трубопроводов.
Несмотря на свои достоинства, вибротрамбовка не используется при уплотнении асфальта или тротуарной плитки: эти покрытия могут пострадать от сильных ударов. По производительности вибротрамбовки уступают другим видам виброоборудования. Поэтому на больших участках лучше выполнять уплотнение грунта виброплитой или виброкатком.
Как и виброплиты, вибротрамбовки бывают дизельные, бензиновые и электрические. Выбор агрегата по типу двигателя осуществляется по аналогии с виброплитами.
Эффективность работы вибротрамбовок определяется:
- ударной силой;
- площадью основания;
- рабочей частотой;
- весом (возможные варианты – от 50 до 80 кг);
Как выбрать оптимальную?
Перед выбором и покупкой виброплиты обращайте внимание на такие детали:
- Технические характеристики, документация завода-изготовителя;
- Размер опорной плиты — напрямую влияет на силу вибрации. Мощный аппарат с широкой плитой движется быстрее. Если же рабочая поверхность небольшая — получается мощный и более долговечный агрегат, но производительность при этом уменьшится.
- Конструкция рабочей части плиты — рельефная и тяжелая плита подойдет для работ по грунту сильной и средней сыпучести; гладкая плита с небольшим весом — идеальный вариант для асфальта.
- Частота вибрирования (число повторений) — чем чаще колебания, тем качественнее трамбовка.
- Амплитуда вибрирования (сила удара) — чем сильнее воздействие на поверхность, тем мощнее агрегат и больше глубина уплотнения грунта.
- Производительность — способность агрегата производить определенный объем работы. От этого параметра зависит скорость обработки поверхности.
- Экономичность — расхода топлива или электрической энергии важный параметр, так как влияет на окупаемость аппарата.
- Наличие системы орошения — если такая система есть, работать удобнее. Вязкий грунт не прилипает к рабочей плите агрегата, а уплотнение получается более качественным.
- Реверс двигателя — необходимо на работах в узких проходах и траншеях, в остальных случаях, переплачивать за данную функцию нет смысла.
Принцип действия виброплиты
Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:
- двигатель;
- чугунная или стальная плита;
- вибратор;
- рама.
Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.
От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.
Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.
Примеры лучших доступных по цене виброплит
Patriot VT-60LB — модель американской торговой марки. Предназначается для уплотнения различных грунтов. Небольшой вес аппарата (66 кг), малые габариты плиты (40×40 см) вкупе с транспортировочным комплексом колес позволяют мобильно перемещать аппарат между строительными объектами. У модели достойные показатели частоты вибраций (93.9 Гц) и мощности мотора (5.5 л.с.), которые дают возможность проводить уплотнение на глубину до 15 см. Мотор 4-тактный бензиновый. В стандартный комплект поставки входит бак для воды. Стоимость аппарата 31-32 тысячи рублей.

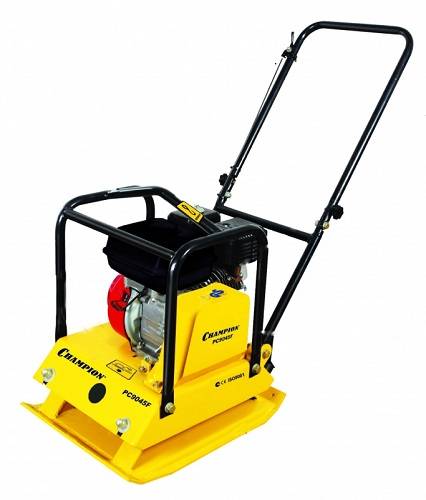

Champion PC9045F – аппарат китайского бренда из категории универсальных виброплит для профессионального использования. Инструмент весом 90 кг и габаритами плиты 45×50 см способен в течение часа уплотнять до 416 м2 на глубину до 30 см. Двигатель здесь бензиновый 4-тактный мощностью 6.5 л.с. Основание плиты закруглено для повышения качества уплотнения вблизи углов, бордюров и столбов.
Средняя стоимость модели 32500 рублей.
Wacker Neuson DPS 1850 Basic – аппарат немецкой марки. Работает на дизельном топливе. Весит виброплита 110 кг и способна за час работы уплотнить до 660 м2 площади. Может применяться в строительстве и асфальтировании дорог, поскольку качество подшипников вибрационного механизма рассчитано на работу при высоких температурах. Производитель предусмотрел систему снижения уровня вибрации ручки, чтобы управляющему устройством оператору было относительно комфортно работать. Стоимость этой модели около 195 000 рублей.
Конструкция
Привод виброноги может быть электрическим или от двигателя внутреннего сгорания. Учитывая, однако, степень погружения устройства во влажную среду, а также требования к автономности применения, виброноги производят только с бензиновым приводом.
Поскольку устройство используется для локального утрамбовывания материала, например, под основания колонн, столбы, дренажные колодцы и пр., оно должно быть компактным и удобным для применения. В отличие от виброплит, виброноги имеют пониженную вертикальную устойчивость, а потому требуют от исполнителя более высоких физических усилий. Кроме того, локальное виброуплотнение часто востребовано при неотложных ремонтно-восстановительных работах, а потому соответствующая техника входит в комплект оборудования, которое используется службами по чрезвычайным ситуациям.
Устройство виброноги:
- Кулачково-эксцентриковый механизм.
- Вал.
- Двигатель с бачком.
- Возвратная пружина.
- Шатун с поршнем.
- Корпус с ручками.
- Уплотняющая плита.
- Сильфон.
- Система управления.
Площадь трамбующей плиты виброноги небольшая, и не превышает 500…600 мм2. Это обеспечивает устройству повышенную стабильность, снижает вес, и при одной и той же мощности привода позволяет генерировать вибрации с увеличенной амплитудой. Повышенная частота вибраций приводит к увеличению кинетической энергии и способствует улучшению качества трамбовки. Вместе с тем, это не позволяет производить уплотнение при реверсном перемещении поршня.
Особые требования предъявляются к двум узлам виброноги – раме и плите. Они испытывают значительные динамические нагрузки, а плита, кроме того, ещё и сопротивление уплотняемого материала, которое стремится оторвать плиту от поршня при его перемещении вверх. Поэтому данные детали изготавливают из штампованного проката средне- и высокоуглеродистых сталей, и подвергают нормализации – процессу термообработки, который снижает перепад напряжений в различных частях деталей. Применение высокопрочных сплавов в некоторых конструкциях виброног (преимущественно малых размеров) себя не оправдывает: масса устройства действительно уменьшается, но одновременно возрастают и инерционные усилия на ручки, из-за чего управление виброногой усложняется. Падает и долговечность уплотняющей плиты.
Технические характеристики оборудования
Виброплита, как и любое другое строительное оборудование, функционирует благодаря слаженной работе нескольких узлов, частей, а также механизмов. Конструкция таких аппаратов состоит из:
- Рабочей плиты. Представляет собой ровное плоское днище, сделанное из металла. Благодаря поступательным вибрационным колебаниям, воздействует на материалы, которые подвергаются уплотнению либо трамбовке.
- Вибратора (вибровозбудителя). Относится к основному механизму этого строительного оборудования. Отвечает за процесс возникновения колебаний, которые подаются непосредственно на саму плиту. В основном, вибратор сделан в форме цилиндра. В нем расположены специальные дебелансные валы.
- Рамы и двигателя. Двигатель установлен на поверхности моторной рамы, оборудованной амортизаторами. Благодаря клиноременной передаче, шкив подключается непосредственно к самому валу, расположенному на валу вибровозбудителя.
- Водила. Является рукоятью инструмента, благодаря которой оператор управляет направлением его движения.
Стоит отметить, что некоторые производители оснащают свои модели специальными дополнительными приспособлениями и оборудованием. Однако не зависимо от комплектации, все модели виброплит работают по одному и тому же принципу. Часто некоторые агрегаты укомплектовываются производителями таким дополнительным оборудованием как водяные баки, специальные транспортировочные колеса. Они могут оснащаться амортизирующими перчатками и специальными ковриками, которые гасят возникающие вибрационные нагрузки.
Материал
Во время изготовления разнообразных элементов конструкции виброплит, как правило, используется такой материал как сталь. Это обусловлено тем, что она обладает высокими показателями устойчивости к воздействию сильных вибрационных нагрузок. В некоторых аппаратах корпус вибратора либо водило, может быть сделано из алюминия. При изготовлении рабочей площадки используется износостойкая сталь либо чугун. Это обусловлено тем, что именно эти материалы менее подвержены сильному износу.
Тип двигателя
На такое строительное оборудование как виброплиты может быть установлен электродвигатель либо ДВС. Аппараты, оснащенные электрическими двигателями, лучше всего использовать для работы в закрытых помещениях. Это обусловлено тем, что во время их эксплуатации не выделяются выхлопные газы.
Однако недостатком агрегатов, которые работают от электродвигателя, является то, что они обладают ограниченным радиусом работы. Кроме того, для их функционирования нужен источник питания. Следует отметить, что машины, работающие на электроприводе, обладают гораздо меньшими показателями мощности, по сравнению с аппаратами, которые функционируют при помощи ДВС.
Самыми мощными являются аппараты, оснащенные дизельными либо бензиновыми моторами. Наиболее востребованными среди большинства потребителей являются устройства, работающие на бензиновых двигателях, так как они просты в управлении. Кроме того, такие аппараты можно активно эксплуатировать в зимнее время года. Дизели встречаются на таком оборудовании гораздо реже. Как правило, их устанавливают на габаритные виброплиты, обладающие большой массой.
Когда целесообразно использовать вибротрамбовки?
Вибрационные плиты не способны выполнить трамбовку узких полос грунта. Для работы в труднодоступных местах применяют вибротрамбовку, которую еще называют вибронога. Этот аппарат используют преимущественно частные бригады, которым необходимо трамбовать площадки под фундамент, объекты со сложной формой.
Ручная вибротрамбовка предполагает следующую конструкцию:
- верхняя часть устройства представлена бензиновым, либо электрическим мотором;
- в нижней части располагается металлическая пластина, которая непосредственно воздействует на грунт;
- передача усилия от мотора на основание осуществляется за счет пружинного механизма.
Вибронога может подпрыгивать на высоту около 6 сантиметров, после чего она возвращается в исходное положение. Трамбовка осуществляется за счет таких скачков.
Что такое виброплита и для чего она нужна?
Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты. При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.
Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.
Виброплита бережно и равномерно уплотняет грунтовую поверхность. Используется на ограниченных строительных площадках, сложных ремонтируемых участках, где применение крупной строительной техники нецелесообразно.
Например, в таких случаях:
- При укладке брусчатки или тротуарной плитки.
- При ямочном ремонте дорожного покрытия.
- На небольшой площадке или участке с уклоном.
Область применения и конструкция инструмента
Вибротрамбовку из-за характерного внешнего вида и совершаемых в ходе работы «прыжковых» движений также называют «виброногой». Инструмент используется в различных видах работ:
- закладка пешеходных дорожек;
- формирование аккуратной придомовой территории;
- уплотнение грунта перед настилом пола в строительстве одноэтажных домов и сооружений;
- при прокладке труб, кабелей и строительстве коммуникационных колодцев для уплотнения засыпки;
- формирование грунтовых подушек под фундаменты зданий, трамбовка котлованов;
- уплотнение грунта вокруг свай;
- ямочный ремонт дорог;
- укрепление грунта насыпей и канав.
Устроен прибор следующим образом: в верхней корпусной части с рукояткой для управления находится двигатель. Движение мотора передается через кривошипно-шатунный механизм на двигающийся возвратно-поступательно поршень – это внутренний элемент виброамортизатора («нога» трамбовки). К движущемуся вниз и вверх виброамортизатору прикреплена плоская ударная площадка, которая воздействует на грунт, заставляя его уплотняться.
Лучшие виброплиты с дизельным двигателем
Комплектуются мощными дизельными моторами. Имеют большой вес, применяются при реализации масштабных проектов. Дизельные реверсивные виброплиты используют при строительстве автомобильных дорог, прокладке трамвайных путей, укладке брусчатки на городских площадях. Техника экономична, но нуждается в регулярном обслуживании.
Weber mt CR-6 100535309
Изготовленная в Германии реверсивная вибротрамбовка укомплектована мощным экономичным мотором, который обеспечивает высокие показатели центробежной силы. Тяжелая литая чугунная плита справляется с утрамбовкой основания любого типа. Корпус из листовой стали закрывает все важные узлы, обеспечивает защиту от попадания грязи или гравия.
Платформа имеет прямоугольную форму, а закругленные края упрощают работу в траншеях. Машина тяжелая, укомплектована прочной защитной рамой с упором, за который технику перемещают краном. Управлять уплотняющим воздействием можно с помощью рычага на рукоятке, контролирующим дроссельную заслонку силового агрегата. Тросовый механизм смещения надежно защищен от механического воздействия.
Достоинства:
- Плавно работающий гидравлический реверс;
- Автоматическая натяжка ремня;
- Электрический стартер;
- Высокая скорость;
- Возможность установки системы контроля над уплотнением.
Недостатки:
Высокая цена.
ТСС WP90TL 207195
Одну из самых маленьких дизельных моделей рекомендуется купить для трамбования на небольших строительных площадках. Обладает большой для своего класса мощностью, глубина уплотнения достигает 30 см благодаря весу, центробежному усилию. Несмотря на отсутствие реверса, отличается высокой производительностью, маневренность. Форма плиты позволяет работать в траншеях.
Управление с помощью регулировки дроссельной заслонкой, которое расположено на рукоятке. Основание платформы открытое, что способствует эффективному самоочищению. Кожух защищает все узлы от песка и грязи, амортизаторы снижают вибрацию. Предотвратить случайное повреждение двигателя помогает прочная рама, на которое есть специальный упор для перемещения техники краном.
Достоинства:
- Встроенные колеса;
- Вместительный бак для воды;
- Легкий запуск;
- Складная ручка.
Недостатки:
Небольшой бак для топлива.
Конструкция и принцип работы
Конструктивно виброуплотнитель имеет электромеханический эксцентрик, который создает вибрационные механические колебания. При помощи ременной передачи крутящий момент от двигателя передается на жестко закрепленный эксцентрик. Полученные колебания передают вибрацию на рабочее металлическое основание агрегата. Плита всей площадью своей поверхности воздействует на уплотняемое покрытие.
Мнение эксперта
Кузнецов Василий Степанович
К оборудованию для строительных работ предъявляются повышенные требования к надежности. Поэтому конструкция виброплиты должна быть простой, техническое обслуживание легким, а принцип работы понятным.
Виды
Виброплиты можно разделить на несколько видов:
Виброплиты: 1-Бензиновая 2-Дизельная 3-Электрическая
По использованию энергии
Бензиновые
Экономичный вариант, пользуется самым большим спросом (цены ниже дизельных аналогов). Могут свободно перемещаться по рабочей площадке (не привязаны к источнику питания, в отличие от электрических виброплит), способны работать в мороз и в жару.
Недостатки: большой вес, при работе издают много шума.
Дизельные
Просты в управлении, надежны, долговечны, независимы от источника питания.
Недостатки: тяжелые, сильно шумят при работе. На морозе могут плохо работать.
Электрические
Имеют небольшой вес, низкий уровень шума, экологичны. Могут использоваться в закрытых помещениях (так как нет двигателя внутреннего сгорания, нет и загрязнения выхлопными газами).
Недостатки: рабочая зона ограничена длиной кабеля питания; используются реже, так как требуется дополнительное электрическое оснащение.
По способу передвижения:
Реверсивные
Более маневренны (возможность обратного хода без разворота); незаменимы в узких проходах.
Недостатки: большой вес, высокая цена.
Поступательные
Движутся только в прямом направлении. Виброплиты такого типа дешевле и легче.
Недостатки: для разворота необходимо дополнительное пространство.
По весу:
- Легкие (до 75 кг) — применяются для трамбовки грунта толщиной 10-15 см (при отделочных и ландшафтных работах).
- Универсальные (75—90 кг).
- Средней тяжести (90—140 кг) — используются для послойных уплотнений толщиной до 35 см.
- Тяжелые (от 200 кг и более).
Виды и характеристики виброплит
Основные характеристики виброплит:
- тип двигателя и его мощность;
- масса;
- вибрационное усилие;
- размер рабочей поверхности.
По типу двигателя и виду топлива виброплиты делятся на:
- бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
- дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
- электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.
Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.
Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.
По весу виброплиты делятся на:
- легкие (до 75 кг);
- универсальные (от 75 до 90 кг);
- среднетяжелые (от 90 до 140 кг);
- тяжелые (от 140 кг).
Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.
Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.
Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.
Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.
Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.
Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.
По способу перемещения виброплиты делятся на:
- прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
- реверсивные – могут двигаться как вперед, так и назад.
Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.
Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.
Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.
Обзор производителей
Приведем краткую характеристику наиболее популярных производителей подобной техники.
AMMANN (Германия)
В ассортименте этой торговой марки представлен инструмент с весом от 62 до 83 кг. Есть дизельные виброноги, комплектуемые двигателем Yamar и бензиновые аналоги с мотором Honda различной мощности. Производитель оснащает модели антивибрационной системой, специальным карбюратором для запуска двигателя в холодных условиях эксплуатации, эргономичным стартером. Производительность моделей бренда от 200 м2/ч. Цены от 125 000 рублей.
Виброплита Ammann AVP 3020 (Honda) / APR 3020
WACKER NEUSON (Германия)
Модельный ряд этого производителя составляют бензиновые и дизельные вибротрамбовки. От аналогов других марок инструмент бренда отличается запатентованной технологией впрыска масла, позволяющей экономно его расходовать и препятствующей образованию нагара на свечах. Цены начинаются от 180 000 рублей.
Виброплита бензиновая Wacker Neuson MP 15
BOMAG (Германия)
Выпускаются дизельные и бензиновые модели. Производитель оснащает устройства самоочищающейся системой фильтрации выхлопов и бесступенчатым механизмом регулировки частоты. Цены от 180 000 рублей.
Вибротрамбовка BOMAG BT 65/4
Grost (Китай)
Компания предлагает бюджетные электрические и бензиновые вибротрамбовки, уступающие в качестве немецким, но при этом справляющиеся со своей задачей. Бензиновые модели обозначаются приставкой TR (от 35 000 рублей), а электрические аналоги HSD (от 23 000 рублей).
Заключение
А Вам приходилось работать виброплитой?
Было дело!Не довелось
Производители строительной и дорожной техники постоянно улучшают оборудование.
Аппараты становятся более эффективными и производительными, а это дает ряд преимуществ:
- Экономит время работы.
- Уменьшает затраты на обслуживание и ремонт (оборудование более долговечное).
Помните, ошибиться при выборе достаточно просто, и дело здесь вовсе не в знании технических характеристик. Все намного проще — есть добросовестные производители, а есть не очень. Поэтому при выборе виброплиты проконсультируйтесь со специалистом — так вы сможете быть уверенными, что выбираете действительно качественное и проверенное оборудование.
- Насосная станция для дачи. Как выбрать? Обзор моделей
- Как выбрать генератор для дачи. Основные критерии и обзор лучших моделей
- Инверторные сварочные аппараты. Рейтинг моделей, как выбрать
- Бензиновая самоходная газонокосилка. Как выбрать, рейтинг лучших
