Циркулярная пила interskol как снять диск

Типы пильных дисков

Все пильные диски разделены на два типа:

• Монолиты созданы из твердого металла и отличаются резко заточенными зубами. Они популярны благодаря доступной цене, возможности восстановления, то есть повторной заточке. С другой стороны, монолитные изделия изнашиваются быстрее.
• Диски с твердосплавным диском для ручных циркулярных пил являются более надежными и долговечными, поскольку они оснащены острыми отводами кобальта или карбида вольфрама на зубах. Из-за использования карбидных материалов продукты являются более прочными и надежными, однако, если диски становятся скучными, их будет нелегко восстановить.

Набор инструмента, необходимый для замены

При выходе из строя пильного диска ручной дисковой пилы его необходимо заменить. Для этого не потребуется особых технических навыков и наличие специального инструмента.

Техника безопасности при установке

Наличие вращающегося режущего элемента делает ручную дисковую пилу инструментом повышенной опасности. Поэтому при замене пильного диска необходимо соблюдать следующие правила техники безопасности:

• отключить инструмент от сети энергоснабжения. Во время замены диска существует вероятность случайного нажатия на клавишу пуска, в результате чего может быть нанесен непоправимый урон здоровью пользователя;
• проверить фиксирующую гайку и вал на присутствие деформаций и сколов. Их наличие может привести к случайному отсоединению диска в процессе работы и нанесению вреда здоровью оператора;
• производить замену в специальных перчатках. Это убережет руки от порезов и ссадин.

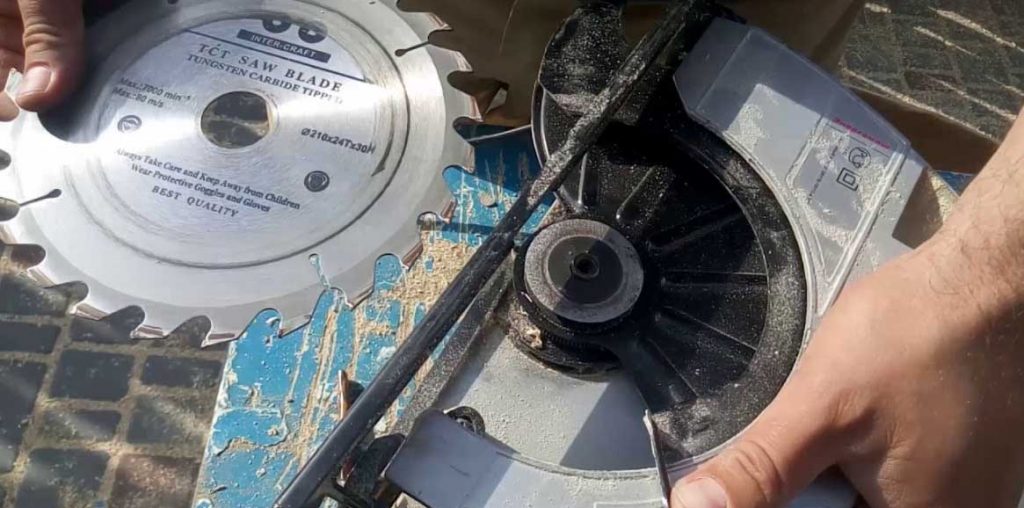

Как снять диск с дисковой пилы?

Чтобы понять, как поменять диск на циркулярке, нужно сначала научиться его правильно снимать. Для этого специалисты рекомендуют ознакомиться со следующим порядком действий:

• электроинструмент предварительно нужно обесточить – отсоединяют кабель от сети или снимают аккумулятор;
• чтобы замена элемента прошла комфортно, агрегат рекомендуют устанавливать на ровную жесткую поверхность;
• нажать на фиксирующий шпиндель и держать его в этом положении до окончания процедуры, что позволит открутить болт, блокирующий вращение круга при его снятии;
• болт должен откручиваться специальным ключом, присутствующим в комплекте агрегата;
• после того, как элемент удалось удалить, снимают прижимную шайбу;
• чтобы убрать защиту, нужно переместить нижний направляющий рычаг.

После выполнения перечисленных манипуляций можно снимать пильный диск.

Пильный диск можно заменить самостоятельно

Диск на болгарке заклинило: как быть и что делать

Заменять комплектующую деталь на приборе, если он стал ее закусывать, достаточно сложно, тем более если поврежден режущий элемент или сам привод. Существует множество способов, как открутить круг на болгарке, каждый из которых нуждается в подробном описании.

Если открутить расходный материал собственноручно не удается, следует обратиться за помощью в мастерскую

Как заменить диск вращением в противоположную сторону

Положительные стороны способа:

• можно использовать без ключа;
• разрешено использовать со сломанным фиксаторов шпинделя.

Начинающие работники считают, что если стопор УШМ пришел в негодность, то исправить ситуацию уже нельзя. Но, это не так.

Необходимо из одной стороны в другую вращать абразивный круг. Предварительно защитив руки с помощью плотных перчаток, нужно пару раз нанести удары по режущей кромке круга. Достаточно нанести 2-3 сильных удара, затем гайку можно полностью убирать.

Ремонт с помощью рожкового ключа и торцевой головки

Чтобы исправить поломку таким образом, потребуется внести коррективы в комплектующие, а именно рожковый ключ на 16 и торцевую головку на 23,5 мм. Ключ нужно сточить до 4 мм, на головке сточить 4 выступа.

Далее ключ поместить под диск, а головку на фланец прибора и повернуть в сторону, противоположную движению круга. С помощью такого метода круг удастся успешно заменить.

Нагрев

Нагрев — это популярный и эффективный способ снятия диска с прибора

Для его применения важно нагреть фиксирующую гайку. В результате, фланец будет откручиваться значительно проще. Нагрев является одним из лучших методов для замены расходного материала

Нагрев является одним из лучших методов для замены расходного материала

С помощью обыкновенного гвоздя большого размера

Для работы потребуется гвоздь 100 мм. Его концы нужно согнуть в форму буквы П так, чтобы они легко входили в стандартные отверстия на зажимном фланце. После этого нужно убрать острие и шляпку, вставить гвоздь и повернуть фиксатор. Способ хоть и считается простым, но требует определенной сноровки и подходит не для всех моделей.

При помощи газового ключа

Выбор газового ключа является одним из самых эффективных способов раскрутить заклинивший диск. Но следует учитывать, что при устранении закусывания есть риск повреждения фиксатора шпинделя или прижимной гайки.

Перфоратор и дрель в помощь

Инструмент необходимо поставить в режим отбойного молотка, на среднюю мощность. В роли насадки подойдет бур 6 мл. Его нужно упереть в краешек отверстия прижимной гайки, аккуратно зафиксировать положение шпинделя, а затем с помощью короткого движения сдвинуть с места.

Способ выстукивания гайки

По технике выполнения метод напоминает вышеописанный, но для использования лучше выбрать зубило.

Осуществив фиксацию головки шпинделя, нужно простукивать по краям отверстия зажима. Сдвинув фиксатор впоследствии можно открутить его своими руками, а затем изменить на необходимый.

Разрушение режущего круга

Еще одним методом станет полное разлом комплектующей детали. Оборвать диск можно собственноручно. Необходимо найти пластину и сточить части круга до металлического кольца, чтобы оно полностью обнажилось.

Еще один радикальный способ: распил прижимной гайки. Использовать его нужно только когда все другие действия не дали необходимого результата.

Прикасаться к болгарке можно только предварительно надев специальную одежду

Обслуживание диска циркулярной пилы

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Ремонт переключателя

Доступ к переключателю.

Положите пилу на бок и отвинтите корпус ручки

Поверните пилу вертикально, осторожно отделите корпус ручки от шва и поднимите половину секции

Ремонт циркулярной пилы: доступ к переключателю.

Обратите внимание на место расположения проводов, шестерен и других компонентов, при необходимости составьте схему для повторной сборки

Осторожно выньте переключатель из рукоятки. Промаркируйте его провода и соответствующие им клеммы, затем отсоедините провода от выключателя. Промаркируйте его провода и соответствующие им клеммы, затем отсоедините провода от выключателя

Промаркируйте его провода и соответствующие им клеммы, затем отсоедините провода от выключателя.

Проверка и замена выключателя.

Установите мультитестер для проверки целостности. Вставьте один щуп в линейный разъем, а другой по очереди в каждый нагрузочный разъем, сначала нажав, а затем отпустив курок (см. выше).

Проверка и замена выключателя, дисковой пилы.

Тестер должен показывать непрерывность один раз и только один раз при нажатой кнопке включения. Вставьте один тестерный датчик в разъем другой линейной клеммы и повторите тест. Если проверка выключателя прошла неправильно, замените его точным дубликатом. Снова подсоедините провода переключателя и извлеките переключатель. Скрутите корпус ручки, установите пилу на место.

Проверка внутренних деталей

Разборка циркулярной пилы – это довольно сложный процесс, для каждого отдельного устройства он индивидуален. Тем не менее, если со шнуром и щетками все в порядке, а аппарат по-прежнему не работает, разбор корпуса неизбежен.

Регулятор напряжения для циркулярной пилы.

Корпус большинства подобных электроприборов состоит из двух скрепленных половин с продольным швом между ними. Сняв диск и открутив болты и прочие крепления, аккуратно раскрываем оболочку, стараясь не повредить внутренние элементы и не привести к еще более серьезной поломке.

Вне зависимости от бренда и качества сборки, одним из самых уязвимых мест подобных агрегатов является кнопка включения питания. Ее неисправность – очень распространенная причина проблем функционирования.

У большинства моделей эта кнопка обычно расположена в ручке аппарата. Раскрутив и разъединив корпус, можно получить к ней прямой доступ. Проверяем исправность выключателя при помощи тестера. Если замыкание контакта при нажатии отсутствует, кнопку заменяем.

Разборка инструмента

Практически все неисправности электрических дисковых пил нереально убрать, не разобрав аппарат частично по другому полностью.Полная разборка ручной электрической пилы на примере агрегата Интерскол делается в следующем порядке.

• Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
• Нажмите кнопку стопора вала редуктора и с применением шестигранного ключа открутите болт, удерживающий пильный диск.
• Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
• Чтобы снять опорную подошву, сначала открутите крепеж на ее одной из стороне.
• Далее, необходимо средством 2-ух отверток извлечь кольцо Зигера, стопорящее шток, где поворачивается подошва, для конфигурации угла.

Вставьте отвертку в щель меж корпусом щитка и подошвой, после чего отодвиньте ее и снимите.

Дальше выкрутите что остается сделать нашему клиенту крепежные винты, расположенные на верхнем кожухе агрегата. Также открутите винты, удерживающие подвижный кожух пилы. Отсоедините оба защитных кожуха от электропилы. Средством рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините что остается сделать нашему клиенту его элементы.

Далее, следует отсоединить редуктор агрегата, выкрутив 3.5 винта.

Когда механическая часть аппарата разобрана, приступаем к разборке электрической части устройства. Открутите крепеж, удерживающий крышку мотора, и снимите ее. Сняв крышку, видно две электрические щетки. Если их требуется полностью отсоединить от мотора, то рекомендуется средством маркера наметить одну из их числа, также то место, откуда она была снята. Далее, следует выкрутить винты, с помощью которых корпус мотора крепится к корпусу редуктора. Выкрутив крепеж, разъедините оба узла. В отсоединенной части корпуса мотора видно катушку статора. Далее, следует выкрутить весь крепеж из ручки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.

Сняв одну половинку ручки, можно узреть модуль плавного пуска мотора и пусковую кнопку.

На этом деле полная разборка дисковой пилы заканчивается.

Пилаостанавливается в процессе работы

Остановку мотора в основной массе вызывают полостью изношенные электрические щетки. Когда контакт меж электродом щетки и ламелями коллектора нарушается, происходит выключение агрегата.

Нередко в покупке щеток для данного аппарата попадаются изделия с небольшим проводником, соединяющим электрод с пластинкой. Таковой проводник находится внутри пружины и даже не дает ей полностью разжаться. Когда электрод изнашивается до определенной длины, то прижим его к коллектору прекращается, потому что этому препятствует небольшой проводник. Если вы, осматривая щетку, обнаружите, что она еще не изношена и пружина не разжимается, то деталь следуетпоменять.

Как поменять диск на циркулярной пиле?

Новое полотно нужно устанавливать в следующей последовательности:

1. Очистить шкив и защиту от скопившейся грязи, опилок.
2. Проверить правильность направления пилящих зубцов в соответствии со стрелкой, находящейся на защите.
3. Надеть полотно на шкив и опустить нижний защитный щиток.
4. Установить прижимную шайбу и закрутить болт. Еще раз затянуть его при утопленном блокирующем шпинделе.

Фактор, который часто упускается из виду — наличие долговечных расходных материалов для приобретаемой пилы. Например, для каждого вида работ рекомендуется применять конкретный тип расходников: для быстрого реза с редкими крупными зубьями, для чистого пропила — с множеством мелких зубьев.

Мощность и скорость

У дисковых циркулярных пил электродвигатели с характеристикой мощности выраженной в ваттах (Вт), а у беспроводных моделей в вольтах (В). Эти цифры показывают потребляемую мощность двигателя, но они дают приблизительное представление о том, как пила будет работать под нагрузкой. Например, для нечастых работ по дому подойдут пилы с потребляемой мощностью 1000 -1300 Вт. Для интенсивной эксплуатации выбирают пилы от 1500 Вт.

Скорость обозначается в оборотах в минуту (об/мин), и производители указывают этот параметр без нагрузки.

Для беспроводных моделей емкость аккумуляторной батареи указывается в вольтах и составляет не менее 18 В или выше. Ампер-часы (Ач) также важный показатель для аккумуляторных: чем выше показатель, тем дольше можно работать на одном заряде акб.

Материалы

Падение циркулярной пилы распространенное явление, большинство поломок связано именно с ним. Первые компоненты, которые страдают при этом: подошва и защитный кожух. Алюминиевые подошвы легкие и маневренные, но при падении легко гнуться. У литой подошвы больше шансов пережить падение на бетон, но и весить такой инструмент будет больше.

Диаметр диска и глубина пропила

У большинства сетевых моделей стандартный диаметр 190 мм, который совершает пропил под углом 90 градусов на глубину до 67 мм. У моделей чуть компактнее —165 мм глубина пропила до 55 мм. Самый большой показатель глубины пропила 125 мм при использовании диска 355 мм у Makita 5143 R. Компактные или подрезные пилы оснащаются диском 140 мм, которые дают максимум 40 мм глубины резания.

Пильные диски

Для работы с различными материалами, таким как дерево, керамика, камень, пластик, применяются различные виды пильных дисков. Отрезные круги для плитки специально разработаны для резки керамики и не используются ни для чего другого. То же касается кругов для каменной кладки, предназначенных для резки бетона и камня. Диски по дереву и ламинату диаметром 190 мм наиболее распространенные и, как правило, менее дорогие, с большим разнообразием доступных вариантов исполнения по количеству зубьев.

Глубина пропила под углом 45

Большая часть циркулярных пил способна делать пропил под углом 45 за счет поворота и фиксации подошвы. Глубина пропила под углом 45 будет меньше чем под прямым.

Замена диска Skil. меняем пильный диск.

Сегодня поменяем пильный диск на нашей циркулярке Skil. Почему я собрался писать об замене диска, потому, что неожиданно возникла проблема, с которой мы столкнулись, когда демонтировали данный диск, а если мы столкнулись, то возможно, кто-то тоже столкнулся, поэтому эта страница для них.

https://youtube.com/watch?v=-8OAA2OWD2s

Последнее видео в плейлисте «» : Видео о ремонте ручки сковороды 1. 3. Описание : Ремонт ручки сковороды

Первое, что всегда не кстати – это отсутствие соответствующих инструментов, когда нам требуется снять пильный диск и установить новый!

Если, конечно у вас есть инструменты в комплекте, то вам нужно, просто использовать их. Т.е. у вас должно быть один инструмент с двумя выступами и второй – это обыкновенный накидной либо простой ключ. Вставляем первый, о откручиваем вторыми.

Но как мы уже сказали выше, что у нас отсутствуют данные инструменты в принципе, потому, что циркулярка старая, я даже не помню, что данные инструменты вообще были…

Что теперь делать!?

Интересная особенность – что когда я приступил к смене диска. То оказалось, что у циркулярки Skil вместо обыкновенного шестигранного болта, внутренне отверстии под шестигранный ключ н у блин думаю, вообще весело.

А я курсирую между дачей и домом и естественно, что редкие инструменты в двух экземплярах.

И уже почти упал настроением, когда обнаружил, что ключ-то есть, стоило мне приподнять опорную плиту, и там оказался наш искомый шестигранник. Ну и далее, как говорится – дело в шляпе.

Зажимаем как-то, в данном случае, мы говорим. Что у нас нет инструментов, поэтому, берем какую-то деревяшку и вставляем таким образом:

Ну и далее нам требуется просто открутить болт, крутим против часовой стрелки…

Далее вытаскиваем диск и вставляем новый, и повторяем действия в обратном порядке!

Диск Интерскол взял чтобы поэкспериментировать(к сожалению, на момент написания статьи именно таких дисков нет, но есть множество других, на любой вкус и цвет ), не думаю, что будет качественный, но и под данный размер, внутренний и наружный, ничего не было, пришлось взять его…

А поскольку постоянно закупаюсь в одном месте, то специально никуда за «хитрыми» дисками вообще ездить не хочется, то и покупаю там же. На самом деле тут присмотрел профессиональные диски, но уж больно кусачие цены.

Что же касается самой циркулярки. То мы уже писали давно про неё, хочу лишь добавить — что отличная циркулярка и диск был родной шикарный. Лет 10 точно отработал и для грязных работ буду использовать его. Не стал его выкидывать, а новый поставил, чтобы попробовать чистый пил, мне нужно сделать стеллаж и вообще много чего, потому, что купили вместо деревни сад, а там жили, видимо, люди без «рук»

И кстати на большую циркулярку (но про неё мы ещё не писали, на день выхода данной статьи, но мы из неё сделали переносной циркулярный станок, конечно он так себе, но делался не для красоты, а скорее закончить долбаный ремонт!), тоже купил Интерскол, именно по этой же причине.

И вообще нужно попробовать заточить пильные диски от обоих циркулярок.

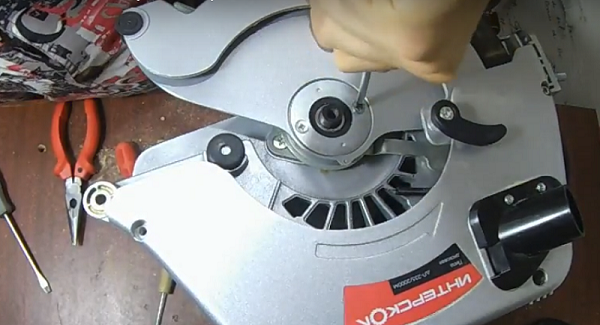

Замена диска на торцовочной пиле

Пила марки ДП-190/1600 М

Эту модель электроинструмента используют для пиления различных материалов, в том числе досок, ламината и фанеры.

Максимально возможная глубина резки при использовании этой дисковой пилы составляет 63 мм. Модель оснащена мотором мощностью 1600 Вт и рассчитана на работу с диском 190 мм. Безопасную и удобную работу с пилой обеспечивает механизм блокировки от случайного включения, блокировка шпинделя и регулировка угла распила.

Технические характеристики

Во время работы циркулярка поддерживает 4800 оборотов в минуту. Тем, кого заинтересовала модель Интерскол ДП-1600, следует учесть, что в ней отсутствует опция регулировки оборотов. Вес агрегата составляет 5,5 кг. Прибор не рассчитан на работу при постоянных оборотах под нагрузкой

Особое внимание следует обратить на габариты устройства, которые составляют 348×263×240 мм. В рабочем режиме агрегат обеспечивает пропил на глубину не более 45 мм при условии выдерживания угла пиления 45 градусов

В заключение можно сказать следующее: ассортимент пил, которые сегодня можно купить в магазинах, весьма разнообразен. Представлены в них и товары, которые пользуются повышенным спросом у покупателей. Среди устройств для пиления большой популярностью у наших соотечественников пользуются пилы от производителя Интерскол.

Компания давно себя зарекомендовала как производитель качественных и надежных устройств различного назначения. Одной из причин популярности пил Интерскол является их универсальность. Многие модели позволяют выполнять пиление не только дерева, но и других, достаточно плотных материалов. Но чтобы резка таких материалов не закончилась неприятными последствиями вплоть до выхода из строя электроинструмента, необходимо соблюдать определенные правила работы с циркуляркой.

Однако важнее всего правильно выбрать агрегат, для чего необходимо определить круг задач, для решения которых вы будете использовать этот электроинструмент от компании Интерскол. Также необходимо следить за состоянием ключевых рабочих узлов и не перегружать инструмент во время работы. Тогда ручная циркулярная пила Интерскол прослужит вам долго и сэкономит немало денежных средств.

Разбираем дисковую пилу самостоятельно

Для того, чтобы успешно сделать ремонт и замену неисправных деталей в дисковой пиле, вам потребуется обязательная разборка данного устройства. Это может быть разборка в полном объеме, а возможно обойдетесь лишь частичной.

Мы рассмотрим, что необходимо сделать, чтобы разобрать циркуляционную пилу полностью.

Вот подробная инструкция, как это сделать.

1.Винты, которые регулируют угол и глубину, и находящиеся сверху опорной плиты (подошвы), необходимо выкрутить.

2.Вал редуктора содержит стопорную кнопку. Одновременно нажмите на нее и выкрутите болт, который держит диск пилы. Когда вы отодвинете кожух защиты снизу, вы сможете произвести снятие циркулярного диска.

3.Далее идет снятие опорной подошвы. Для того, чтобы сделать это, требуется снять крепеж снизу.

4.Используя одновременно две отвертки, выньте стопорное кольцо штока. На нем подошва проворачивается, и меняет угол. Той же отверткой вы можете отодвинуть подошву от корпуса, и снять ее.

5.Следующим вашим действием будет выкручивание всех винтов крепежа, как на первом защитном коже, так и на втором, который двигается. Теперь вы легко разъедините электрическую пилу и два кожуха защиты.

6.Применяя рожковый ключ, выкрутите болт, который держит нож для расклинивания. Теперь вынимается шток, и отсоединяются все его составляющие.

7.Редуктор пилы держится на двух винтах. Чтобы его снять, винты нужно открутить.

С разборкой механической части мы закончили.

Далее о том, что потребуется сделать, чтобы демонтировать электрическую составляющую данного механизма:

• крышка двигателя снимается вместе со всеми крепежными элементами; Вам потребуется отсоединение электрических щеток и двигателя. Чтобы не запутаться, где какая щетка находилась, пометьте места, используя маркер;
• узел корпуса двигателя и узел редуктора требуется разъединить, также сняв все крепления;
• в рукоятке электроинструмента выкручивайте все крепежные элементы. Сначала снимите накладку из резины, воспользовавшись отверткой;
• когда вы снимите половину рукояти, вы получите доступ к пусковой кнопке.

Вы полностью завершили разбор циркуляционной пилы самостоятельно.

Видео: Как Поменять Диск На Торцовочной Пиле

Затем отсоедините коробку передач, отвинтив 2 винта.

Когда механическая часть устройства разобрана, вы можете перейти к разборка электрической части устройства. Открутите навесное устройство, удерживая крышку двигателя, и снимите ее.
Когда вы снимите крышку, вы увидите две электрические щетки. Если они должны быть полностью отключены от двигателя, рекомендуется пометить один из них маркером и местом, из которого он был удален.
Затем ослабьте винты, которыми корпус двигателя крепится к корпусу коробки передач.
После откручивания крепления отсоедините два узла.
Вы увидите отдельную часть корпуса двигателя катушка статора.

Как отремонтировать циркулярку своими руками

Дисковая ручная пила является достаточно практичным инструментом, с помощью которого можно быстро распилить деревянную заготовку любой длины и ширины вдоль или поперек, раскроить любой листовой материал на древесной основе. Кроме всего, после смены оснастки дисковой пилой можно резать пластик, металлический профнастил и профлист. Несмотря на простоту конструкции и высокую надежность данного агрегата, он подвержен поломкам, как и любой электроинструмент. Но в большинстве случаев ремонт циркулярной пилы можно провести самостоятельно в домашних условиях.

Пила не включается

Если при нажатии на кнопку запуска двигатель агрегата “молчит”, то первое, на чем следует акцентировать внимание – это сетевой кабель, при условии, что в розетке есть электричество (для проверки подключите прибор в другую розетку). Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура

Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки

Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки

Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки.

Если сетевой кабель цел, то в поисках неисправности проделайте следующее.

• Прозвоните тестером всю цепь, начиная от входа кабеля в агрегат до пусковой кнопки. Также следует проверить контакты кнопки на ее входе и выходе при нажатой клавише. В нормальном состоянии разорванная цепь должна замыкаться. Прозвоните все провода после кнопки, идущие к щеткам двигателя.
• Если с проводниками все в порядке, проверьте, насколько износились электроды щеток. После износа электрода на 2/3 от первоначального размера его следует заменить. Щетки, независимо от того, насколько износилась каждая из них, меняются парами.
• Если щетки находятся в исправном состоянии, то, вероятнее всего, вышел из строя двигатель. В его обмотках могли произойти обрыв либо межвитковое замыкание. В таком случае ремонт двигателя лучше доверить специалистам, которые произведут перемотку катушек статора или якоря.

Как вы это увидите?

Пильный диск для циркулярной пилы следует выбирать в зависимости от типа разреза. он может быть поперечным или продольным. Кроме того, важную роль играют материалы, которые вы планируете видеть. дерево, пластик, древесностружечная плита, цветные металлы, трубы Отметим одно: каждая серия дисков предназначена специально для определенных видов работ ,

Качество лезвия диска напрямую влияет на эффективность пиления. Хорошее лезвие создается лазерной резкой, с балансировкой, выполняемой на компьютере. Каждый диск размалывается отдельно. Качественная ткань на свету будет отражать метки от шлифовального инструмента. Если холст грубый и выглядит грубо обработанным, такой пильный диск для циркулярной пилы не обеспечит эффективной работы и будет притупляться быстрее.

Устройство и пильные диски

В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.

Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.

Основные параметры диска для циркулярной пилы. Предназначение

Зависимо от вида диска могут обрабатываться:

• древесная порода разных пород;
• изделия из древесной породы – листы ДСП, ОСП, фанера, ламинированное напольное покрытие и другие подобные материалы;
• полимерные вещества и изделия из их, к примеру, органическое стекло, полистирол;
• природный каменный материал, к примеру, мрамор;
• мягенькие металлы – дюралевые, медные сплавы;
• изделия на базе стальных сплавов – трубы, листы профлиста и т. п.

Режущий инструмент имеет определённые свойства, характеристики, размеры, предназначение, характеристики материала, из которого он сделан.

Количество зубьев на диске

Оказывает влияние на такие характеристики, как скорость резки и чистота обработки. С уменьшением количества зубьев скорость обработки возрастает, улучшаются условия для отвода стружки, но усугубляется чистота пропила. При увеличении числа зубьев рез выходит более незапятнанным, но увеличивается нагрузка на движок. Условно по количественному соотношению диски можно разбить на три группы:

• огромное количество резцов, находится в спектре 80-90 шт.;
• среднее количество (40-80 шт.);
• маленькое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими можно обрабатывать мягенькую и твёрдую древесную породу, делать поперечные и продольные резы, использовать для обработки разных изделий из древесной породы.

Толщина диска

Определяет фактическую ширину пропила. Стандартный размер составляет 3,2 мм. Не считая этого, толщина диска сказывается на прочности самого режущего инструмента. Уменьшение параметра приводит к тяжёлым режимам работы, перегреву диска и к поломке. Больший размер вызывает завышенный расход обрабатываемого материала, другими словами «перевод в стружку».

Дисковые пилы используются при обработке разных материалов. Соответственно и режущий инструмент производится под определенные задачки.

Ремонт верхней защиты циркулярной пилы

Снятие верхнего защитного кожуха.

Снимите полотно и нижнею защиту. Для ремонта необходимо доступ к винтам верхнего защитного кожуха. В большинстве моделей сначала открутите редуктор и снимите его с верхнего защитного кожуха.

Снятие верхнего защитного кожуха.

Затем открутите верхнюю защиту и осторожно снимите ее с корпуса двигателя. При необходимости установите палец за ним и на вал двигателя, чтобы удерживать двигатель внутри его корпуса. Отсоедините провод заземления от верхнего защитного кожуха, указав его положение для обратной сборки

Отсоедините провод заземления от верхнего защитного кожуха, указав его положение для обратной сборки.

Установка верхнего защитного кожуха.

Если верхняя защита:

• треснула
• согнута
• сломана

замените ее точным дубликатом.

Установка верхнего защитного кожуха.

Снова подсоедините провод заземления, затем осторожно наденьте верхний щеток на вал двигателя. Привинтите верхний щеток на место на корпусе двигателя. Установите редуктор в сборе и поверните вал вручную

Установите редуктор в сборе и поверните вал вручную.

Если вал вращается неровно, выполните ремонт приводной передачи и шпинделя. В противном случае привинтите редуктор на место, установите нижний элемент защиты (шаг 3, выше) и снова .

Инструкция по установке пильного диска на торцовочную пилу

Диски и полотна EVOLUTION производятся в Японии. Полотна предназначены для различных .

Как снять другой инструмент аренда пил подразумевает необходимость для арендаторов соблюдать правила безопасности их использования. Передавая вам аренда погружной пилы или применяем к нему соответствующие инструкции, которые должны быть прочитаны перед использованием.

Итак, давайте перейдем к специфике, и давайте поговорим о технических характеристиках аренда пил. Давайте начнем с Торцовочные пилы Metabo KS 254 Plus.

• Настольная конструкция, мощность 1,8 кВт, одна скорость использования;
• Возможность резки до 90 мм, ширина 145 мм;
• Диаметр рабочего диска составляет 254 мм, монтажное отверстие 30 мм, угол наклона 47 градусов и поворот 58 градусов;
• Размеры опорной поверхности являются 225 на 1010 мм;
• Со скоростью вращения до 4700 об / мин и резкой 45 м / с;
• Размер машины составляет 723 580 684 мм (ШхВхГ)
• Вес. 18 кг.

Кроме того, имеется пылесборник, лазерный маркер, возможность подключения пылесоса.

В поставку входит зажим для заготовки, пильный диск, удлинители стола.

Обратите внимание, что аренда тортов составляет 800 рублей в день, а его объем продаж. 11 252 рубля. до 12 213 рублей

до 12 213 рублей.

Для получения дополнительной информации я предлагаю вам ознакомиться с видео.

Более подробная информация о погружной пиле Festool TS 55 определяет стандарт погружной пилы.

• Тонкая конструкция, 1,2 кВт;
• Возможность разрезания до 55 мм, глубина разреза при наклоне от 45 до 43 мм;
• Диаметр рабочего диска составляет 160 мм, с монтажным отверстием 20 мм и углом наклона 45 градусов;
• Со скоростью вращения до 5200 об / мин и 2000-5200 мин-1. количество оборотов холостого хода;
• С отверстием для отвода пыли диаметром 27/36 мм;
• Вес 4,5 кг.

Кроме того, можно подключить пылесос и постоянно регулировать скорость.

Обратите внимание, что аренда погружной пилы составляет 700 рублей в день, а его стоимость продаж. от 21 600 до 22 834 рублей. Ну, небольшое видео по использованию погружная пила

Ну, небольшое видео по использованию погружная пила.

А теперь просто подсчитайте, сколько дней в году вы используете пилы и сравниваете выгоднее арендовать пилы или покупать их? И сделайте правильный выбор!
