Чем лучше точить цепь бензопилы

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Правильная регулировка натяжения цепи

Правильно натянуть цепь на электропиле помогает специальное натяжное устройство, расположенное в нижней части корпуса электропилы. Чтобы правильно выполнить эту операцию, сначала нужно правильно надеть режущий элемент на шину электропилы. Существует несложная методика правильного надевания цепи.

1. Ослабляют гайки крепления шины к корпусу.
2. Одной рукой шину поднимают дальним концом вверх, не снимая ее с пилы.
3. Второй рукой режущий элемент надевают на ведомую звездочку шины, а хвостовики направляющих зубьев вставляют в пазы («ручьи») шины.
4. Нижнюю часть режущего элемента надевают на ведущую звездочку и опускают шину в горизонтальное положение.
5. Не сильно прижав шину к корпусу гайками крепления, начинают натягивать режущий элемент, вращая отверткой регулировочный винт натяжного устройства.
6. Как только режущий элемент достаточно натянулся, гайки крепления затягивают.

Проверка натяжения: оператор берется рукой за верхнюю тетиву и поднимает ее к верху. Нормальное натяжение – это такое натяжение, когда она поднимется так, что станут видны хвостовики трех выше всех поднятых направляющих зубьев, то есть на 0,5-0,6 см. Если цепь удовлетворяет этому требованию, то операцию завершают. При неправильном натяжении, гайки крепления ослабляют, и либо дополнительно натягивают, либо ослабляют натяжение. После регулировки гайки снова затягивают и снова проверяют натяжение. Часто считается нормальным натяжением, если тетива при отпускании издает звонкий щелчок, стукнувшись о шину.

Затачивание режущей части – несложная работа, однако и для нее нужны знания и небольшой опыт. Рассказанная методика одинакова для бензопил и электропил, так как они отличаются только типом двигателя

Основные требования при затачивании любой цепной пилы – осторожность, внимательность и аккуратность

Правка цепи заточным станком

Правка цепи заточным станком одна из самых удобных, быстрых и качественных в домашних условиях. Правда придется приобрести станочек, который стоит порядка 2000 — 3000 рублей, но зато забудете про проблемы с цепями.

У заточных станков имеется держатель (1) цепи с блокиратором, с помощью которого можно зафиксировать цепь. Также он позволяет выставить горизонтальный угол заточки цепи в диапазоне от 0° до 40°. Укладываем на него цепь и выставляем нужный нам угол. Затем с помощью рычага (2) регулируем угол наклона точильного круга, то есть под каким углом он будет заходить под зуб. Перед началом пиления опускаем диск на цепь и устанавливаем ограничитель (4) в нужном положении, чтобы во время работы не опустить сильнее и не распилить цепь. Точим каждый правый зуб, затем разворачиваем держатель с цепью на 180° и точим каждый левый зуб.

Преимущество данного способа в том, что точить сможет даже неопытный оператор. Также у станка есть защитный кожух (3), который предотвратит травмирование во время работы. Однако, как мы уже говорили, придется немного потратиться на приобретение станка. Если нужна хорошая модель, но не хотите переплачивать за именитые бренды, возьмите Champion C2001, который на сегодняшний день является лучшим среди бюджетных.

Самодельное приспособление для заточки цепей бензопил своими руками

Самодельные приспособления для заточки бензопильных цепей рекомендуется изготавливать в случае, когда ежедневно приходится подтачивать цепь на инструменте. Такое самодельное устройство представляет собой электродвигатель с закрепленным на валу абразивным диском. Необходимо использовать именно абразивный диск, так как заточным кругом выполнить данную процедуру невозможно.

Принцип изготовления самодельного станка заключается в том, что двигатель должен быть небольшой мощности, и фиксироваться на основании. Изготавливается специальный шаблон, на котором фиксируется режущий элемент инструмента. Вручную подводится вращающийся диск вместе с мотором к каждому зубу, и осуществляется их заточка

Важно чтобы двигатель был подвижным, а цепь крепилась в неподвижном состоянии

Такое приспособление (из электродвигателя небольшой мощности) является оптимальным вариантом для тех, кто занимается профессиональной заточкой. Дополнительно можно также изготовить специальный шаблон для закрепления устройства. Это упростит необходимость вручную регулировать угол.

Это интересно! Практика показывает, что китайские станки для затачивания зубьев пользуются популярностью благодаря своей эффективности. Их основным недостатком является стоимость, однако при наличии такого устройства дома, можно на нем дополнительно зарабатывать.

В качестве заключения нужно отметить, что цепь является важным устройством каждой бензопилы. Она нуждается в регулярной заточке, и чем дольше не подтачивать зубья, тем быстрее придет время замены устройства

Немаловажно понимать, что работа на инструменте с тупыми зубцами дает большую нагрузку на двигатель

Публикации по теме

Насадки на бензопилы или как расширить возможности агрегата

Какое отличие двухтактного двигателя от четырехтактного и что такое 4mix и 2mix

Как надо разводить бензин с маслом для триммера инструкция с описанием

Пилорама из бензопилы своими руками как сделать быстро и легко

Строение зубьев цепи инструмента

Если рассматривать строение зубьев цепи на примере в качестве шаблона бензопилы «Дружба», то можно наблюдать несколько важных моментов:

• зубья обладают парой кромок: верхней и боковой;
• верхняя кромка имеет угловой скос в направлении движения лезвия;
• режущие звенья представлены основанием, лопаткой зуба и ограничителем заглубления;
• лопатка обладает горизонтальным, спадающим под углом, лезвием и торцевым вертикальным лезвием;
• толщина стружки определяется разностью, которая представлена верхней ограничительной линией и передней линией на спинки зубьев;
• в стандартных условиях показатели разности могут быть в пределах 0,5-0,8 мм, но оптимальным является параметр в 0,6 мм;

• каждая последующая заточка сокращает расстояние благодаря уменьшению размера верхних граней зубьев;
• контрольные подпилы делаются через каждые шесть-восемь заточек;
• за обеспечение режущих свойств цепи отвечают угол верхней кромки в 50- 60° и задний угол на торцевом лезвии;
• передняя угловая часть формируется кромкой торцевого лезвия и может составлять порядка 60-85°.

Расходные материалы

В электрических точилах, используются специальные круги для заточки цепей, которые постепенно стачиваются.

Инструкция по замене круга имеется в руководстве пользователя, мы же поговорим о характеристиках, которые необходимо учитывать при покупке нового.

Характеристики заточного круга следующие:

• зернистость (количество зерен на сантиметр квадратный, чем зерен меньше, тем ровнее заточка);
• наружный диаметр;
• диаметр посадочного отверстия;
• толщина.

Диаметр посадочного отверстия круга, должен точно соответствовать посадочной втулке станка, наружный диаметр можно выбрать немного меньше, это не критично.

Выбор толщины заточного круга зависит от размера цепи, которую планируется затачивать. В основном используются круги толщиной 3,2 и 4,5 мм.

Расходным материалом для ручных станков, является напильник.

На нашем сайте вы можете найти статью, в которой подробно описано, как выбрать напильник для заточки цепи, подбирать напильник для ручного станка нужно аналогично.

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

1. Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
2. Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
3. Получите повышенный расход топлива;

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

Симптомы:

• Повышенные физические усилия;
• Провисание (растягивание) цепи;
• Вибрация и «подтормаживающее» прохождение распила;
• Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

• Интенсивная или объёмная работа;
• Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
• Неумелое обращение (широкое понятие).

Ошибки при заточке: на заметку новичкам

При выполнении заточки зубьев режущей оснастки инструмента возможно допущение ряда ошибок, что в итоге приводит к получению не положительного, а наоборот, отрицательного результата. Неправильный подход к заточке цепи бензопилы может даже способствовать невозможности дальнейшей ее эксплуатации. Именно поэтому, перед тем, как научиться затачивать цепь, следует узнать распространенные ошибки, которые ни в коем случае нельзя допускать:

При значительном притуплении звеньев, понадобится прибегнуть к использованию специализированных станков для восстановления качества режущей кромки.
Запрещено выполнять заточку не остывшей цепи

Если проводить операцию по восстановлению остроты кромки на горячей цепи, то в итоге это только ускорит износ изделия.
При заточке напильником важно прикладывать одинаковые усилия для каждого зуба, чтобы избежать неравномерности их заточки.
Нельзя выполнять заточку зубьев с разным количеством движения для каждого звена. Это приведет к неравномерности заточки.
Перед началом проведения процедуры следует выбрать соответствующий угол

Заточка зубьев с разными углами наклона приведет к снижению производительности режущей оснастки. Для примера, можно вспомнить басню Крылова «Лебедь, щука и рак». По аналогии будут также себя вести звенья цепи, у которых будет разный угол заточки.

Заточка бензопильных цепей предусматривает последовательное выполнение соответствующих действий. Категорически противопоказано точить только половину оснастки или выполнять это в хаотичной последовательности

К процессу важно подойти ответственно, чтобы в итоге получить высокопроизводительный инструмент, благодаря которому работа будет происходить быстро, качественно и с минимальными усилиями для пильщика

Чем грозит работа тупым инструментом

Цепь электрической или бензиновой пилы предназначена для распиливания твердых и мягких пород дерева, пластиковых изделий. Когда инструментом регулярно пользуются, цепной механизм затупляется, что чревато возникновением неприятных последствий. Изношенный механизм цепи подвергает риску поломки отдельных элементов всего инструмента. При пилении тупой бензопилой расход топлива увеличивается.

Чтобы сохранить работоспособность пилы на долгое время, следует своевременно проводить осмотр и заточку цепного механизма. Проверку надо проводить между работами в зависимости от частоты использования инструмента.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Обзор популярных точилок

В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.

Кратон CSS-180

Основные характеристики станка:

• мощность 180 ватт;
• угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
• рабочее напряжение 220 вольт;
• диаметр посадочного отверстия диска 10 мм;
• максимальный диаметр круга 100 мм;
• частота вращения 3000 об/мин.

Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.

Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.

ANAB X1

Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:

• мощность заточного двигателя 0,3 кВт;
• пневматика 6 бар;
• питание 220 вольт;
• угол заточки 35 градусов;
• угол поворота 28 градусов;
• шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.

Ниже можно посмотреть видео о том, как работает станок ANAB X1.

Отрицательные последствия работы с неисправной гарнитурой

Необходимость наточить режущие кромки пильной цепи становится явной при наличии основных признаков неэффективной работы инструмента. Это:

• повышенная вибрация и затрудненный заход гарнитуры в каждый новый пропил;
• существенное снижение производительности распиловочных работ;
• запах перегретой древесины;
• мелкая структура опилок.

Даже при эффективной работе аварийного тормоза и ловителя оборванной цепи, работа пилой с тупой цепью чревата риском получения травмы. Повышенные нагрузки на двигатель и кинематику бензопилы отрицательно сказывается на продолжительности срока службы инструмента в целом.

Как понять, что цепь потеряла остроту

Есть несколько характерных признаков, указывающих на затупившуюся цепь бензопилы.

Для начала мастер замечает, что цепь застревает в древесине. Причём как в твёрдой, так и в достаточно мягкой. Теряется качество управляемости. Порой пила словно выходит из-под контроля.

Ещё характерным признаком выступает пыль, которая вылетает из дерева ил бревна при распиле. Хотя в нормальном состоянии рабочего инструмента должна появляться довольно крупная стружка.

Также при работе бензопилой можно заметить, как для распила даже сравнительно небольшого объекта приходится прикладывать больше усилий, чем раньше. Да и вообще скорость разделки материала уменьшилась. Приходится тратить много сил и времени на то, что раньше срезалось с такой же лёгкостью, как проходящий через мягкое масло нож.

Всё это характерные признаки, которые можно заметить во время работы.

Но не стоит забывать о симптомах при визуальном осмотре. Обычно при затупившихся цепях появляются такие признаки:

• края становятся тупыми;
• на поверхности образуется ржавчина;
• отсутствует характерный стальной блеск.

Соединив все эти факторы воедино, можно довольно легко обнаружить проблемную цепь.

Хотя самым простым решением будет установка новой запчасти, это не всегда рациональный выбор. Расходник дорогой, а цепи тупятся часто при интенсивной работе. Правильная экономия предусматривает периодическую заточку. И тогда при износе ресурса цепи её следует заменить.

Электрические полуавтоматические

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

1. Высокая скорость заточки.
2. Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
3. Идеальный угол заточки и возможность его регулировки.
4. Полная или частичная автоматизация процесса.
5. Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.

Устройство и принцип работы

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Принцип работы заточного станка предельно прост:

1. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
2. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
3. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.

На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

Особенности продольного и поперечного пиления

Требования к углу заточки зависят и от особенностей бензопилы, в зависимости от целей шина может быть для поперечного и продольного пиления. При втором варианте кромка должна быть очень острой, ее угол должен быть в диапазоне от 6 до 12о, для поперечного – 25-30о. Для продольных спилов цепь следует затачивать как можно чаще и качественно, износ зубьев может приводить к неровным спилам, снижению производительности и зажиму гарнитуры в древесины.

У компании Stihl разработаны специальные рекомендации для заточки шины напильником или шлифовальным кругом. Общий алгоритм работы остается аналогичным. В таблице приведены требования к выбору полотна диаметра в зависимости шага цепи.

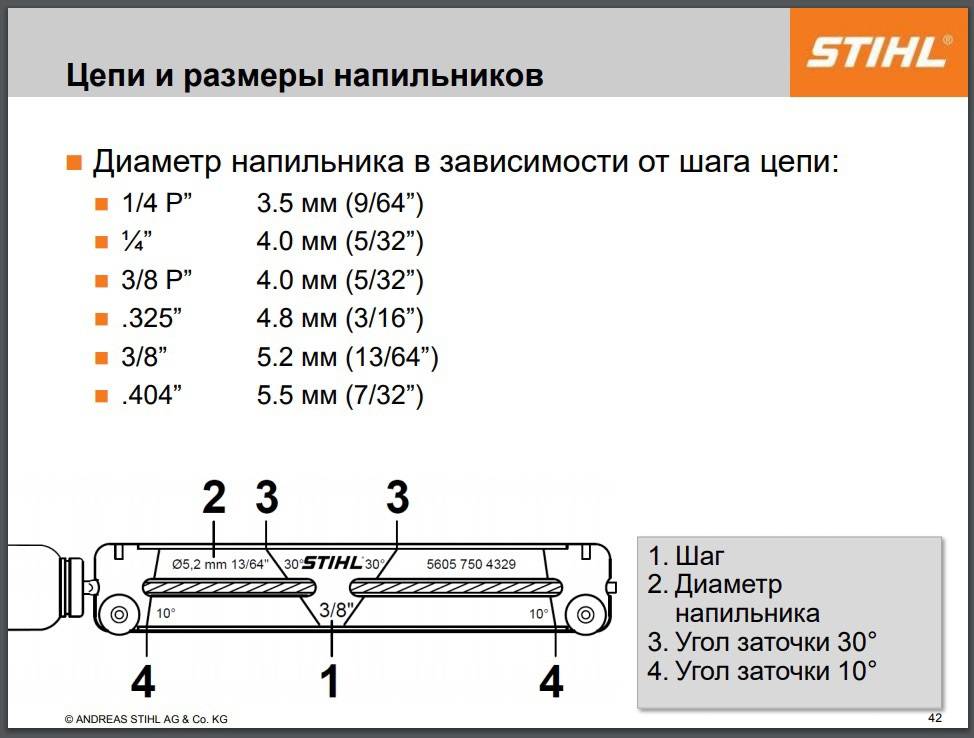

Рисунок 7 – Зависимость размеров напильника от шага цепи Штиль

Заточка на специальных ручных и автоматизированных станках

Если зуб имеет значительный износ, то восстановить их остроту будет проблематично. Для таких целей применяются специальные ручные станки, функционирование которых осуществляется таким образом:

1. Ослабляется винт для регулировки зажима
2. На пиле выравнивается направление звеньев, которые должны смотреть в сторону заточного камня
3. Выставляется необходимый угол

Ручной станок для точного затачивания

Глубокая заточка негативно отразится на прочности зубьев, поэтому вскоре может понадобиться замена цепи. После проведения работ можно приступать к удалению металлической кромки при помощи компрессора. Не помешает размещение всего устройства в масле на несколько часов.

Для затачивания применяются автоматизированные станки, на которых размещается и фиксируется цепь. Устройство фиксируется в инструменте, после чего запускается двигатель. В такой заточке нуждаются цепи, на которых невозможно заострить зубцы напильником.

Автоматизированный станок

Специфика зубьев бензопилы

У зубьев пилы есть своя специфика, поэтому, чтобы понимать, какая именно часть зубьев подлежит заточке, надо знать, как устроен процесс спила древесины. По сути, данный процесс можно сравнить с рубанком.

Режущее звено зубьев устроено следующим образом:

• основание;
• лопатка зуба;
• ограничитель по глубине среза;
• торцевая грань;
• верхняя грань.

Во время проведения процедуры заточки вручную, необходимо осуществлять контроль над такими параметрами как, угол заточки и уровень высоты ограничителя. Эти параметры должны оставаться приближенными к тем, которые заявлены у производителя. Правильная заточка гарантирует работу инструмента на должном уровне.

Не рекомендуется слишком сильно стачивать звенья или менять их порядок. Правильность расположения отвечает за исправную работу инструмента, иначе возникает шанс повышения нагрузки на корпус и двигатель прибора. Возникает вероятность в разрыве звеньев, а также гарантия кривого среза.

Основное, на что следует обращать внимание, выполняя процесс в домашних условиях и своими руками, следующее: чем выше значение угла, тем сильнее повышается производительность пилы. Поэтому выполнять процесс приведения пилы в рабочее состояние необходимо под острым углом в промежутке от 25 до 35 градусов

К исключениям можно отнести случаи, когда необходимо выполнять продольный распил, тогда угол составляет 10 градусов.

Самоделки для заточки цепи

Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.

Конструкция звеньев на бензопилах

Самый простой способ заточить зубья на электро или бензопиле — это применение напильников, которыми комплектуются инструменты. Такие напильники можно также купить в специализированном магазине по продаже бензоинструмента. Если необходимо ежедневно затачивать по несколько цепей, то целесообразно воспользоваться болгаркой или специальным станком.

Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов.

Этапы работ при ручной заточке в домашних условиях

1. Шину с цепью фиксируют при помощи тисков таким образом, чтобы ее верхняя линия находилась в горизонтальном положении.
2. Берут за точку отсчета наиболее короткий зуб и отмечают его маркером или нитроэмалью.
3. Тело напильника круглого заводят под главную режущую кромку, прижимая его к углу по всей линии и одновременно придавливая державку к поверхности зуба. Благодаря державке круглый напильник автоматически примет нужное положение, выступая по отношению верхней плоскости зуба бензопилы.
4. Уверенными ровными движениями от себя, не меняя угла подачи, два или три раза проводят напильником по скошенной поверхности верхней режущей кромки.
5. Вращают напильник по своей оси, чтобы не произошла выработка абразивной поверхности, и повторяют операцию так до тех пор, пока зуб не заострится.
6. После этого при помощи шаблона для заточки цепи проверяют высоту ограничителя и, если нужно, стачивают его плоским напильником.
7. Далее через один зуб повторяют весь цикл операций, пока не дойдут до первоначально отмеченного зуба.
8. Переворачивают шину противоположной стороной и затачивают через один все остальные зубья бензопилы.

Виды напильников и советы по выбору

Следуя правилам, прежде чем выбрать напильники для заточки цепи бензопилы, по маркировке цепи определяют ее точный шаг. Далее придерживаются рекомендаций:

Величина шага	Диаметр напильника, мм
0,25	2х2
0,325	2х2,4
0,375	2х2,6
0,404	2х2,75

Бывают пильные цепи, где уместно применять круглые напильники с диаметром поперечного сечения, равным 2х1.6 миллиметра.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.
