Cборка электрощита для частного дома 380в 15квт: распределительный, уличный

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину

Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Как рассчитать количество мест в электрическом щите?

Для электрооборудования, которое используется для монтажа распределительного щита, предусмотрены унифицированные стандартные размеры. Даже разных производителей рубильники и иные комплектующие будут обладать сходными габаритами.

Крепление основных элементов осуществляется на дин-рейке, ширина этого профиля составляет 3,5 см. Для одного автоматического выключателя предусмотрено «посадочное» место, шириной 1,75 см. В каждом боксе, которые предлагают производители, предусмотрено определенное число ячеек для модулей.

Чтобы рассчитать, сколько нужно мест для распределительного щитка определенной комплектации, необходимо знать точное количество нужных элементов, их тип и размер, а также предусмотреть примерно 20% для запаса на случай изменений в процессе сборки или будущих приобретений электрооборудования. Из приведенной таблицы выбираются размеры приборов.

Название	Ширина/количество мест
Автоматический рубильник однополюсный	1,75 см/1 место
Автоматический рубильник двухполюсный однофазный	3,5 см/2 места
Автоматический рубильник трехполюсный	5,25 см/3 места
УЗО однофазное	3,5 см/2 места
УЗО трехфазное	7 см/4 места
Автомат дифференциальный однофазный	7 см/2 модуля на 4 места
Клеммник на дин-рейку	1,75 см/1 место
Модульный электросчетчик	10,5-14 см/6-8 мест
Модульная розетка на дин-рейку	5,25 см/3 места
Реле напряжения	5,25 см/3 места

Для самого простого распределительного щита потребуется наименьшее количество элементов – 20 шт. Для помещений с расходом проводки выше 400 м этот показатель существенно увеличивается. Из-за того, что в большинстве корпусов оборудования предусмотрено 24, 36 или кратное 12 количество «посадочных» мест, то в простом варианте кейса на 24 места должно хватить. Лучше приобрести вариант на 36, так как остается больше места для изменений в будущем.

Разновидности конструкции ящика

Корпус шкафа выполнен из специального металла или пластика и может иметь различную степень защиты IP. Ящики учета могут быть в различной степени модернизированными и защищенными:

Конструкция может предусматривать и возможность опломбирования дверок
Покрытие металлического шкафа может быть различного качества
Могут быть предусмотрены усиленные петли
Устройство двойного подгиба кромки проема, позволяет эффективно отводить воду
Толщина металла может варьироваться
Наличие усиленного герметичного замка
Угол открывания двери также может быть различным
Уплотнитель дверцы
Увеличенное окно для снятия показаний
Шкаф может быть двухдверным, вторая, дополнительная дверца закрывает всю разводку и ограничивает доступ к токоведущим элементам шкафа

⇒ Металлические электрические щитки более устойчивы к внешним воздействиям и повреждениям, а также они могут применяться для размещения в них оборудования больших габаритов.

⇒ Пластиковые выглядят эстетично, внешний вид может иметь множество вариаций. Чаще всего применяются внутри помещений.

Основные ошибки при монтаже

Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

основной выключатель;
счётчик расхода электричества.

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

В зависимости от способа крепления распределительные щиты делят на:

Накладные. Достоинство – простота установки.
Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Значимость УЗО в щетке

УЗО обязательно должно быть в электрощите. К тому же под контролем УЗО должны быть все розеточные и силовые линии. Принципы подбора УЗО:

Для розеточных и силовых линий используют УЗО, у которого инфицированный ток срабатывания 30мА. Номинальный рабочий ток должен быть на ступень больше, чем у автомата.
В помещениях с высокой влажностью (гидромассажная ванна, санузел, стиральная машина, электрический теплый пол) в розеточных линиях должно быть УЗО на 10 мА.
На схеме можно увидеть, что под одно УЗО допустимо ставить 2-4 линии с защитным автоматическим выключателями. Оно будет считаться групповым УЗО

Важно контролировать – рабочий ток УЗО должен быть равен или больше суммарного значения номиналов автоматов подключенных линий.
Дифференцированные автоматы, которые одновременно выполняют функции УЗО и автоматического выключателя, экономически не оправдываются. Специалисты рекомендуют подключать их отдельно. Использование дифавтоматов оправдано только при отсутствии достаточного объема пространства в электрощите или защиты очень важных линий (теплый пол в санузле).

Использование дифавтоматов оправдано только при отсутствии достаточного объема пространства в электрощите или защиты очень важных линий (теплый пол в санузле).

После составления схемы ее лучше показать опытному электрику, который укажет на «подводные камни» и даст рекомендации.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

На фото представлена трехлинейная схема распределительного щитка

Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

«У» – обозначает необходимость встраивания щитка в нишу;
«Сч» – наличие в конструкции щита счетчика;
«Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Основные термины и правила, о которых стоит помнить

Перед тем, как говорить о работах в щитке, напомним терминологию, без которой иногда трудно обойтись даже доморощенному электрику:

Электрощитом считается устройство, при помощи которого обеспечивается подключение и учёт электроэнергии в отдельном участке сети.
Распределительный щит обеспечивает раздачу питания в различные участки сети с общим учётом (или без такового), обеспечивая возможность отключения каждого отдельного участка без обесточивания остальных.
Правильным электрощитом считается устройство, в котором можно обеспечить отключение, как всей цепи, так и любого отдельного участка при помощи автоматов защиты или рубильников.
В отличие от распределительного щита, электрический силовой щит может не иметь возможности полного отключения от питания, если схема электрощита предусматривает защитную автоматику.

Проще говоря, электрический щиток – это ящик, в котором установлен счетчик энергии, рубильник, защитные автоматы, раздающие ток по группам потребителей (нагрузка), дополнительные устройства защиты (УЗО или дифавтоматы) и который удалось подключить к внешнему источнику питания (генерация, генератор).

Для понимания как собрать электрощит этого вполне достаточно, поэтому перейдём к практическим рекомендациям.

Именно в этом заключается системное правило, которое гласит, что все подключения, вся электропроводка . должны быть интуитивно понятны и очевидны. Когда сборка электрощитов делается по правилам, любой электрик очень быстро (даже при отсутствии маркировки) может устранить неисправность, восстановив питание.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

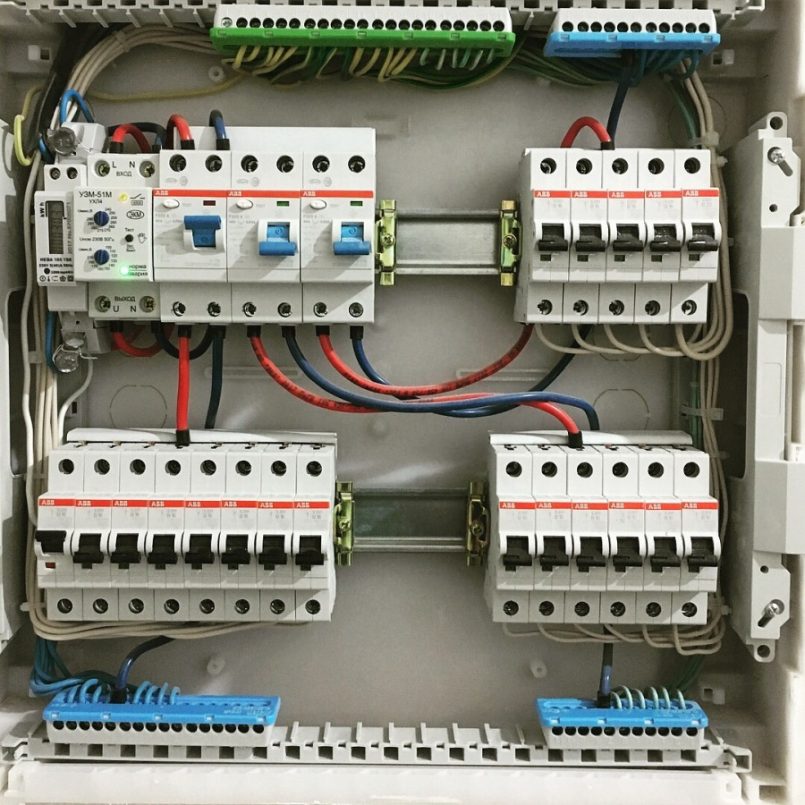

Пример такого щитка: Чем больше порядка в щитке, тем быстрее можно устранить проблему с отсутствием питания; Ещё одно важное правило – силовые подключения необходимо монтировать сверху вниз. Иначе говоря, ввод питания делаем сверху, опуская вниз менее нагруженные участки. Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита

или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена

Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита . или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.

Может показаться, что это давно надоевшие правила, без которых можно обойтись. Можно. Например, Автор этого щитка обошёлся без них. Но возникает вопрос, ранее заданный – сколько времени понадобится аварийной бригаде на то, что бы разобраться в том, что нужно отключить?

Сборка Распределительного Щита 380в в Частном Доме

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Инструкция по сборке трехфазного электрощита самостоятельно Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений УЗИП. Спрашивайте, я на связи!

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.
