Пошаговая инструкция разборки стиральной машины Bosch

Первым делом отключите стиральную машину от питающей сети, магистрального водоснабжения и убедитесь, что вам хватит свободного места для комфортной работы.

Для начала снимем верхнюю панель, выкрутив два винта сзади.

Чтобы добраться до барабана, нужно демонтировать металлическую планку и противовес.

Выкрутите винты, удерживающие планку. Ослабьте гайки на противовесе и выкрутите их. Аккуратно выньте противовес.

Извлеките короб дозатора, отжав его защелку. Открутите винты под Torx на месте дозатора.

После отсоедините шланги с помощью плоскогубцев, отжав хомут шланга.

Перед тем, как их отсоединять, приготовьтесь к тому, что из них выльется вода. Извлеките дозатор. Теперь ослабим хомут большого шланга и отсоединим его.

Отсоединим заливной клапан.

Перейдем к цокольной панели. Первым делом сольем воду из шланга и почистим фильтр.

Перейдем к работе с люком. Снимем хомут манжеты, свернем ее внутрь, демонтируем второй пружинный хомут. По возможности, очистите манжету от мусора и плесени.

Открутим винты крепления двери и еще болт сбоку. Работайте аккуратно, дверь может резко упасть без винтов

Осторожно снимите дверь

Теперь открутим панель управления и все болты, которые фиксируют лицевую панель, включая цокольную часть. Посмотрите внутрь корпуса. Вам нужно освободить панель от пластиковых креплений.

Аккуратно снимите панель, отключите провода от блокиратора люка.

Отсоединяем верхнюю металлическую планку, снимаем амортизаторы.

Отключим кабели двигателя и ТЭН.

Отсоединим все шланги. Демонтируем амортизаторы. Освободим бак от противовеса, чтобы облегчить его. Для удобства можно положить машинку набок.

Достанем бак. Выкрутим все болты по периметру, чтобы разделить его на две половины. Некоторые защелки придется сломать.

На этом этапе вы можете добраться до источника шума — например, до косточки бюстгальтера.

Пошаговая инструкция по сборке стиральной машины Bosch

Начнем сборку с завинчивания винтов вокруг края бака. Убедитесь, что уплотнение на баке сидит очень плотно по всей длине.

Установим бак обратно в стиральную машину. Работайте аккуратно, чтобы не повредить проводку. Ставим металлическую планку на место. Закручиваем винты. Присоединимамортизаторы.

Теперь в обратной последовательности присоединим все шланги, патрубки и электрические разъемы.

Далее поставим планку для пружин, сами пружины и присоединим их к баку внутри. Куда они присоединяются, будет видно сразу — специальное огромное отверстие в середине кронштейна вы не проглядите.

Перевернем машинку и установим на место противовес. Далее присоединим все разъемы, шланги, панели. Установим на место лоток дозатора и дверь. Закрепим манжету. Проверьте, крепко ли она встала в паз.

Запустите проверочный цикл. Если стиральная машина Bosch работает без ошибок и постороннего шума, все в порядке.

Автор перевода Elremont

Ремонт стиральных машин / Bosch

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

• Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
• Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
• Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
• Сдвигаем панель управления, но снимать ее пока не нужно.
• Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
• Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
• Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
• Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка. Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась

Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась. Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Как разобрать СМА Bosch?

Разборка аппарата — процесс непростой и проводится в несколько этапов.

1. Открутите винты, чтобы снять верхнюю панель. Достаньте контейнер для порошка.

1. Открутите 3 винта, расположенные позади контейнера и крепящие панель управления. Еще один винт — с противоположной стороны.
2. Снимите панель. Вы увидите перед собой проводки, идущие к модулю управления. Если будете отсоединять их, сделайте фото, чтобы потом не перепутать.
3. Снимите нижнюю панель.

1. Открутите болты, удерживающие переднюю панель.
2. Откройте люк максимально широко. Теперь нужно аккуратно убрать с него манжету.
3. Сначала уберите наружный хомут. Чтобы сделать это, подденьте манжету отверткой.

1. Отогните манжету, чтобы демонтировать замковое устройство.
2. Открутите крепежные болты и снимите УБЛ.
3. Отсоедините проводку, чтобы достать блокиратор.
4. Приподняв, достаньте переднюю панель.

На этом первый этап разборки завершен. Отодвинув панель подальше, приступайте к разборке бака.

1. Достаньте внутреннюю часть контейнера для порошка.
2. Приподнимая контейнер, вы увидите шланг, по которому подается порошок.
3. Демонтируйте плоскогубцами хомут на шланге.
4. Снимите лоток и переходите к противовесам.
5. Понадобится головка 13 мм — для откручивания болтовых соединений.
6. Снимите противовесы — сначала сверху, потом спереди. Теперь переходим к ТЭНу.

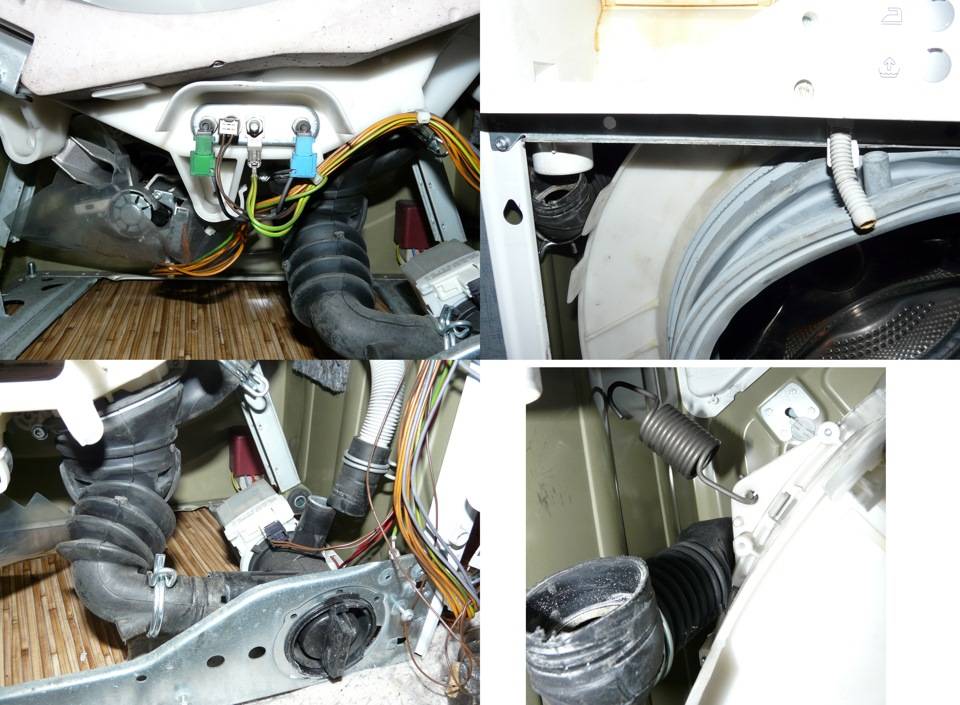

1. Отсоединив проводки, подходящие к ТЭНу, открутите гайку, расположенную по центру.
2. Продавив в бак гайку, извлеките ТЭН.
3. Демонтируйте патрубок от бака к насосу.
4. Поставьте рядом с СМ тазик — чтобы собрать жидкость, выливающуюся из демонтируемого патрубка.
5. Снимите шланг прессостата.
6. Ослабьте хомут на патрубке и, открутив болт, выньте его.
7. Снимите жгуты, крепящиеся к баку. Теперь работы на фасаде закончены.

Продолжается разборка — перемещайтесь к задней части стиралки.

1. Выкрутите винты, чтобы отсоединить заднюю крышку.

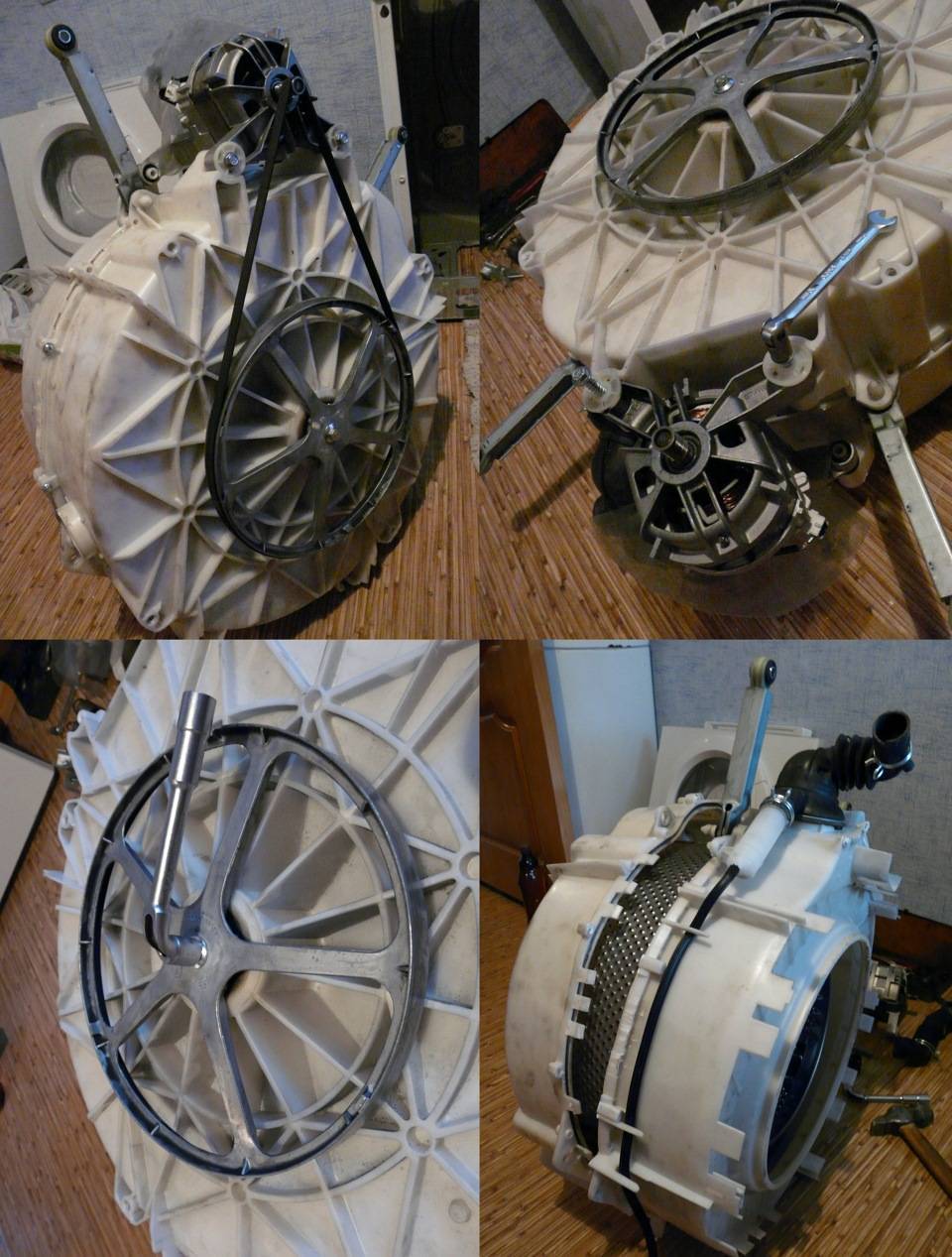

2. Оттянув приводной ремень, прокрутите шкив, чтобы демонтировать его.
3. Разжав зажимы на проводках электромотора, выкрутите болты и извлеките его.
4. Камера отбора давления снимается отжатием крепления.
5. Снимайте амортизатор, откручивая нижний штифт.
6. Снимите бак с пружин и извлеките его прямо с барабаном. Положите на пол. Начинайте разбирать.

1. Разожмите хомут. Сняв его, займитесь съемом манжеты.
2. Переверните барабан на другой бок, чтобы достать шкив.

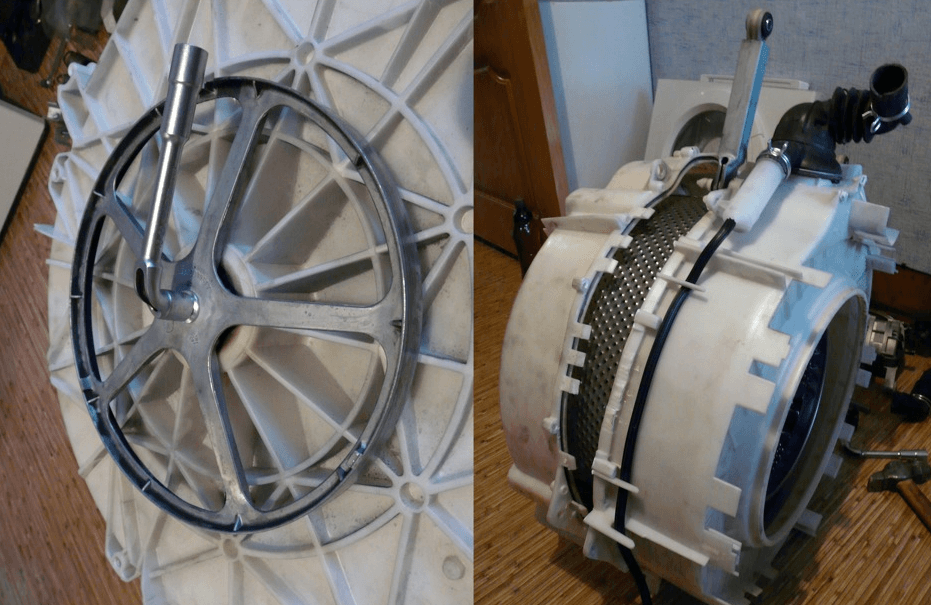

3. Возьмите головку на 13 мм, открутите крепежный болт.
4. Отожмите защелкивающий механизм, чтобы разделить бак на две части.

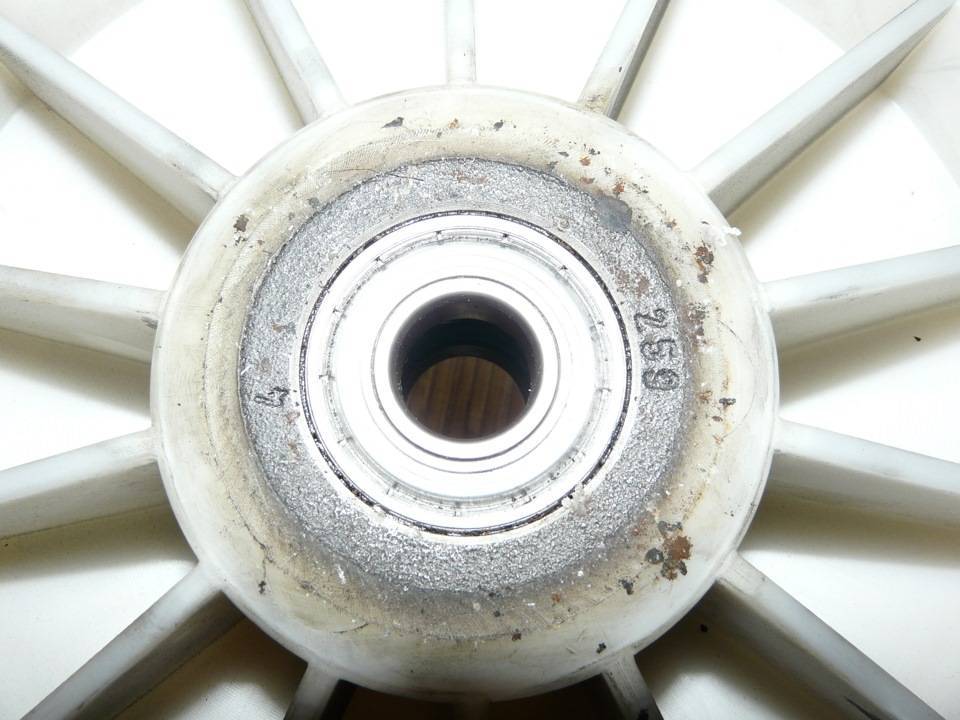

5. Достаньте барабан. Посмотрите на заднюю часть бака — там вы увидите интересующую вас деталь.
6. Установите бак на подпорках.
7. Поставьте на подшипник долото и, стуча киянкой, выбивайте его.

Самая сложная часть ремонта стиральной машины «Бош» — позади. Остался последний этап — замена подшипника барабана.

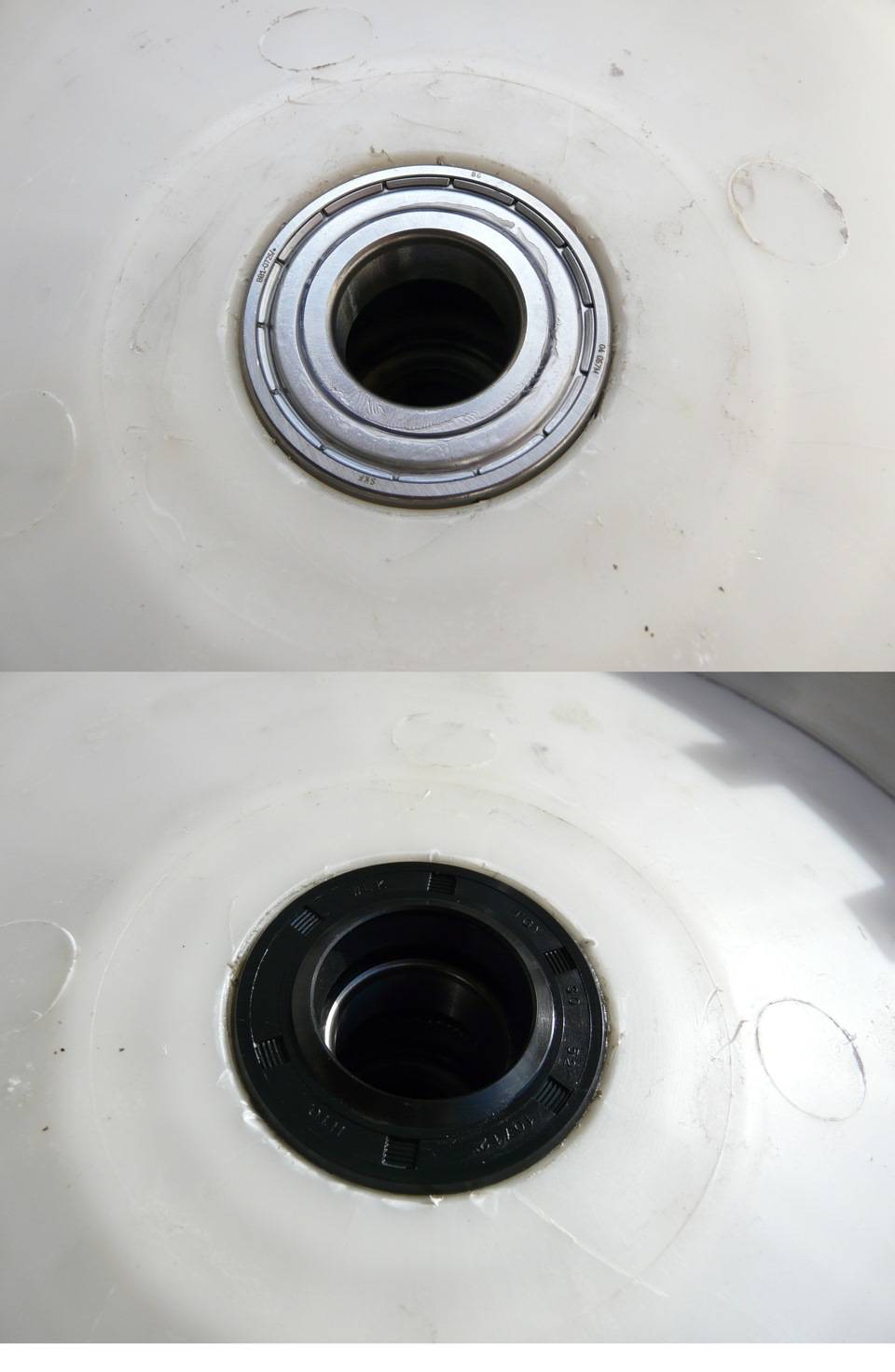

Прежде чем ставить новую запчасть, нужно зачистить место посадки. Это делают с помощью губки, смоченной в средстве для борьбы с накипью.

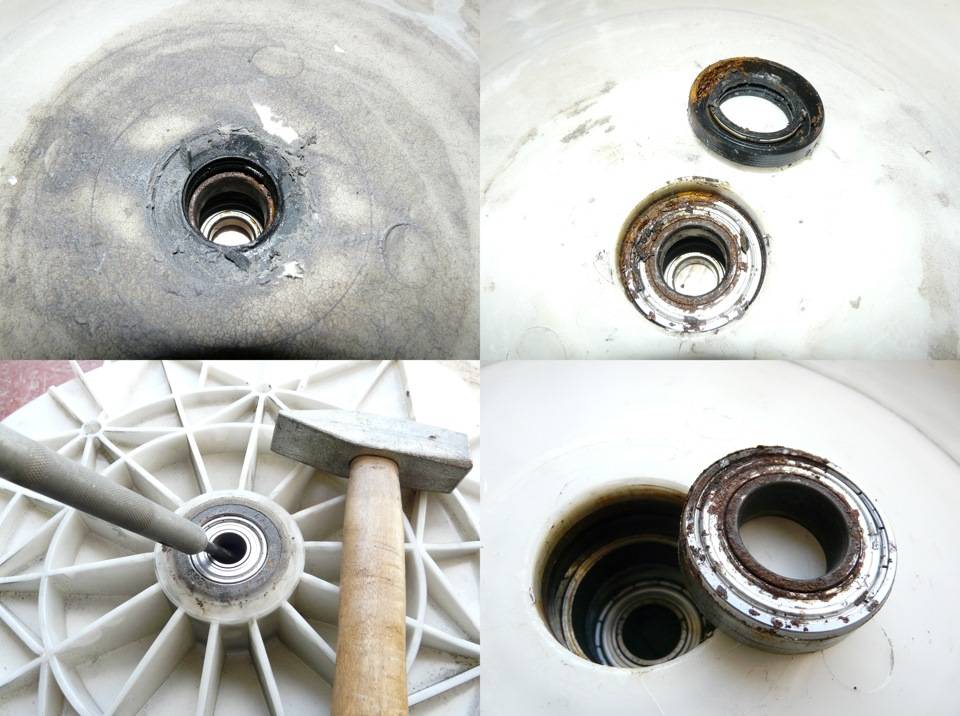

Демонтаж подшипников

Они расположены в части бака, которая соединяется с валом.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Если при эксплуатации машины, не применялись добавки от накипи, то внутри будет довольно много загрязнений.

Грязь внутри бака

Необходимо очистить, используя специальные средства.

Затем обрабатываем сальник смазкой WD-40 и вытаскиваем его с помощью отвёртки. Потом наносим на подшипники и ждём не меньше 10 минут.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Хотелось отметить, что существуют специальные съёмники, но они довольно дорогие — 5000 рублей. Поэтому используем металлическую выколотку с широким и узким концом.

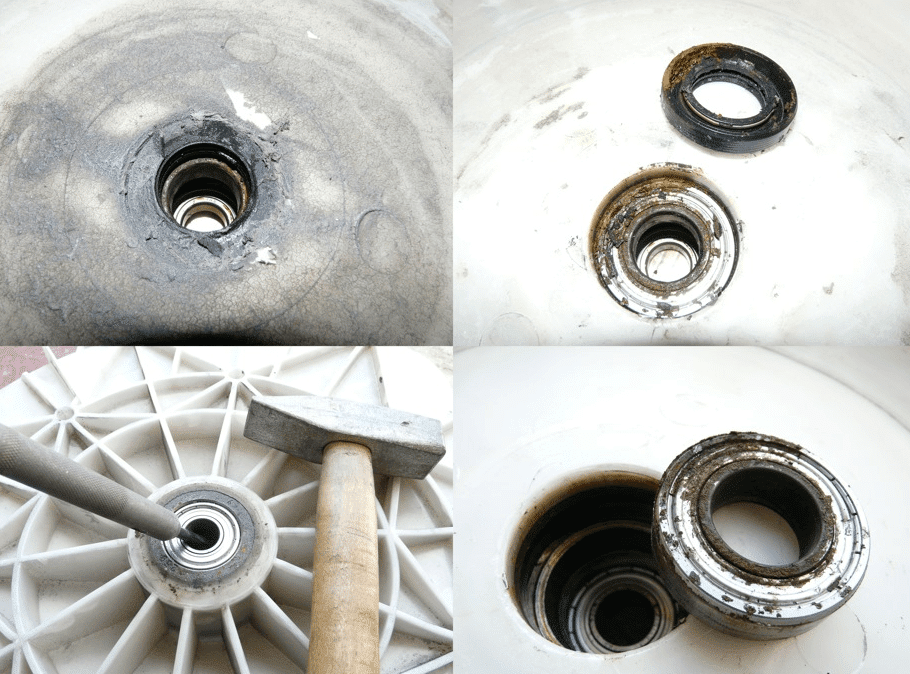

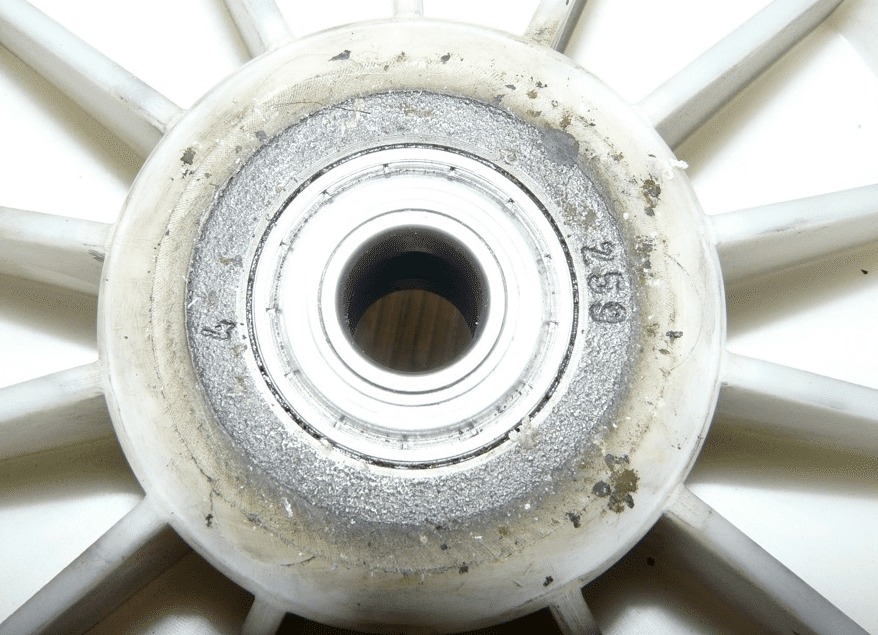

Начинаем с наружного подшипника. Приподнимаем бак. Можно использовать противовесы для подкладки. Потом приставляем широкий конец максимально широко к подшипнику, и наносим удары молотком. Выколотку перемещаем по кругу.

Демонтированные подшипники и сальник

Таким же образом выбиваем внутренний. Для этого можно собрать бак.

Первая стирка

Настоятельно рекомендуем при первой эксплуатации тщательно изучить инструкцию по управлению стиральной машиной bosch classixx 5. Это поможет избежать ошибок , сохранить белье и сам агрегат.

В том случае, если вы купили машину уже бывшую в употреблении  и вам не досталась инструкция, найдите ее в интернете в электронном варианте — она очень упростит вам жизнь.

В первый раз стирайте с порошком на самой короткой программе, но без белья. Это нужно для промывки барабана и внутренностей машины.

После окончания программы, смело загрузите белье весом не более 5-ти кг, выберите программу с помощью поворотной рукоятки, на дисплее отразится выбранный режим.

Используя дополнительные кнопки скорректируйте программу, например, можно отрегулировать  температуру, скорость отжима или совсем убрать его, если это деликатное белье.  Добавьте порошок в трехсекционный диспенсер, при необходимости кондиционер, отбеливатель и прочее.

Машина за одну стирку расходует 45 литров воды. Чтобы снизить издержки на  воду, стиральную машину bosch classixx 5 желательно полностью загружать, при незначительных загрязнениях стирать без предварительной стирки.

  Для экономии энергии вместо 90 используете 60 градусов в режиме хлопок. Дополнительный отжим или полоскание увеличат потребление энергии и время работы устройства.

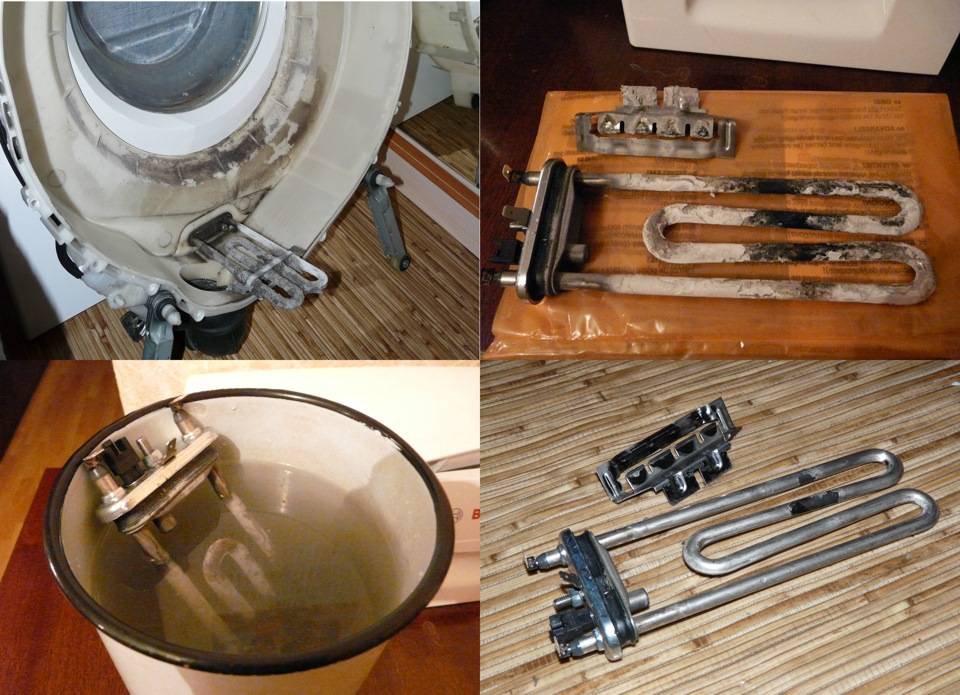

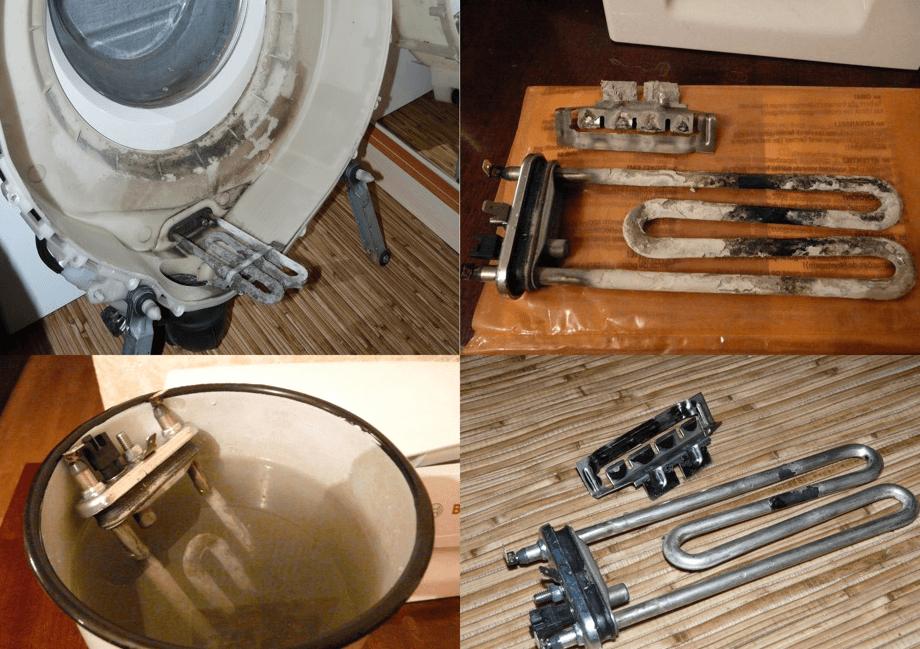

Отключаем тепловой электронагреватель – важнейший «орган» машинки

Мы получили доступ к важнейшим частям стиральной машины Бош. Первой из них мы отключаем тепловой электронагреватель (ТЭН), дабы не повредить провода: замена ТЭН обойдется весьма дорого, поэтому ничего напутать и сломать нельзя. Для пущей уверенности все провода можно сфотографировать.

Нагреватель можно встретить где-то в районе бака, поскольку именно он отвечает за температуру воды в баке стиральной машины. Не будет ТЭНа – стиральная машина либо откажется стирать вовсе, либо будет стирать только холодной водой. Тем не менее, ТЭН нужно отключить при полной разборке так, как мы указали: последовательно отсоединяя проводки, предварительно запечатлев порядок.

Начинаем со снятия верхней панели

Вообще, все стиральные машины устроены примерно одинаково, поэтому описываемая нами сейчас последовательность разборки может быть полезной для владельцев большинства современных машин. Тем не менее, основным героем нашего материала является марка Bosch, а точнее, изготавливаемые ею стиральные машины.

Мы советуем начать разборку со снятия верхней крышки, поскольку, во-первых, это одна из простейших операций, а во-вторых, верхняя крышка дает доступ ко многим важным деталям стиральной машины, скрытым внутри, к примеру, к панели управления.

Итак, сперва снимается верхняя панель. Для этого достаточно просто открутить несколько шурупов, которые держат ее, и сдвинуть, а затем полностью снять крышку.

Разборка СМА Bosch

Действуйте строго в указанной ниже последовательности.

Убираем крышку

Посредством крестовой или шестигранной отвертки выкрутите винты (две штуки), расположенные сзади. Сдвинув верхнюю панель на себя, приподнимите ее вверх

Но соблюдайте осторожность, иначе можете пораниться острыми краями крышки. Уберите снятый элемент подальше — чтобы не мешал

Убираем панель управления

Извлеките контейнер для стирального порошка. Нажмите на центральную защелку и, двигая его вперед, выньте наружу.

За контейнером вы обнаружите болты. Разжав защелки и помогая себе отверткой, снимите управляющую панель. Отсоединяйте все проводки, идущие к ней. Но сначала сделайте фото — чтобы затем присоединить провода правильно. Можно и не отсоединять провода — пусть панель болтается на сервисном крюке.

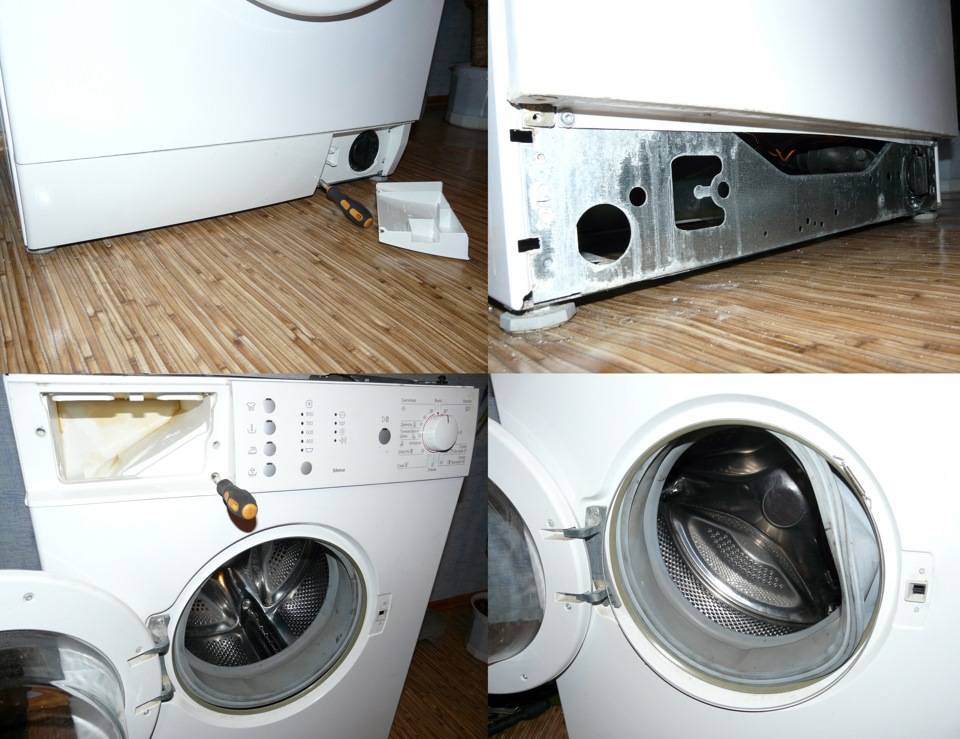

Демонтируем нижнюю панель

Нужно снять нижнюю фасадную стенку — эта часть стиралки прикрепляется с помощью защелок. Снять нижнюю крышку совсем просто — разожмите защелки.

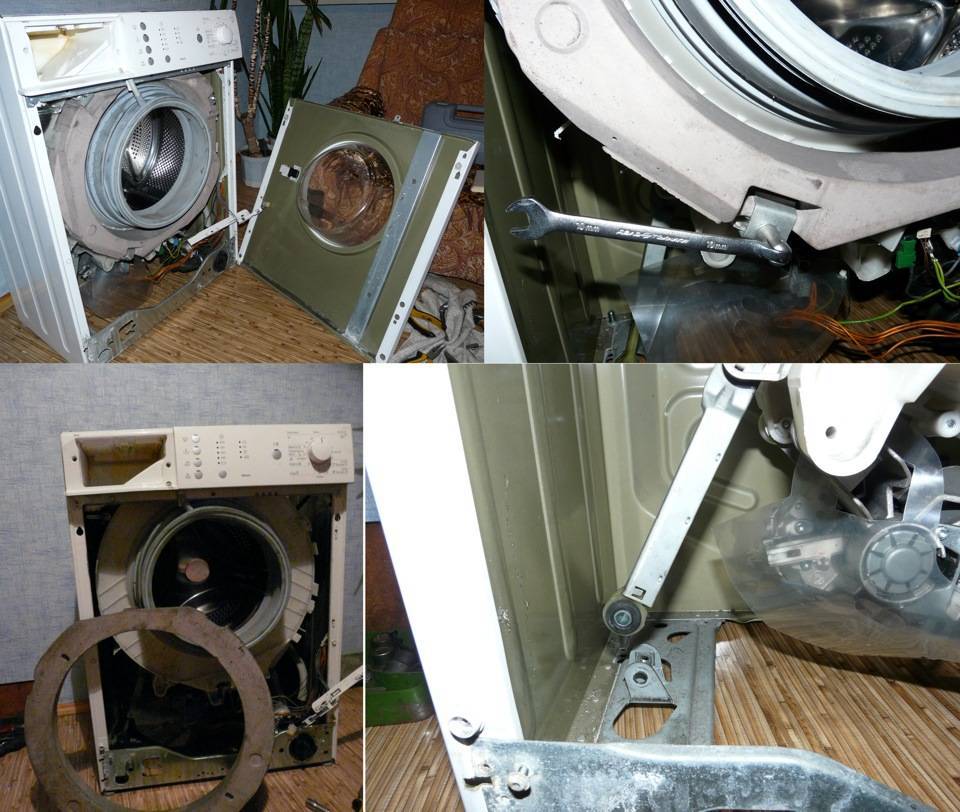

Снимаем переднюю панель

Распахните дверку. Перед тем как разобрать дверцу стиральной машины Bosch, следует выкрутить винты и снять ее — она держится на петлях

Действуйте осторожно, чтобы не испортить стеклянное окошко.   Заправив внутрь манжету и поддев хомут отверткой, сдерните люк

Открутив болтовые соединения, на которых крепится замковое устройство, извлеките УБЛ. Отсоединив провода от УБЛ, уберите замок.

Откручивайте один за другим саморезы, на которых крепится фасадная стенка. Снимите ее.

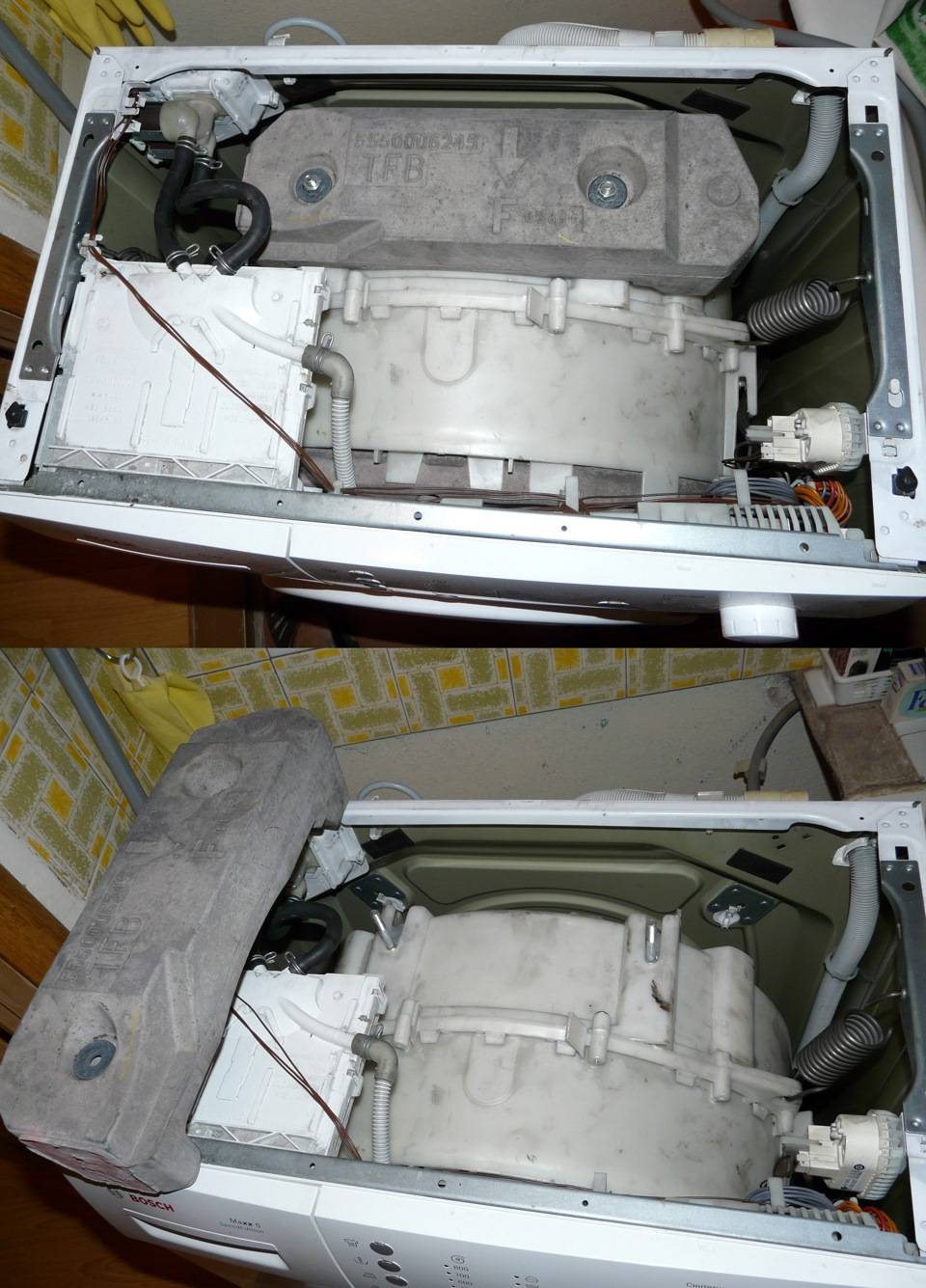

Снятие задней панели и противовесов

Открутив болтовые соединения, которыми крепится стенка, уберите ее. Станут видны «внутренности» машинки. Теперь откручивайте планку, соединяющую  половинки корпуса. Действуя подходящим ключом, уберите противовес, расположенный наверху. Потом аналогично уберите противовесы, находящиеся возле загрузочного люка.

Разбираем верхнюю часть

Вам предстоит извлечь бак — деталь громоздкую, поэтому следует расчистить пространство внутри аппарата и демонтировать комплектующие, имеющие с баком соединения.

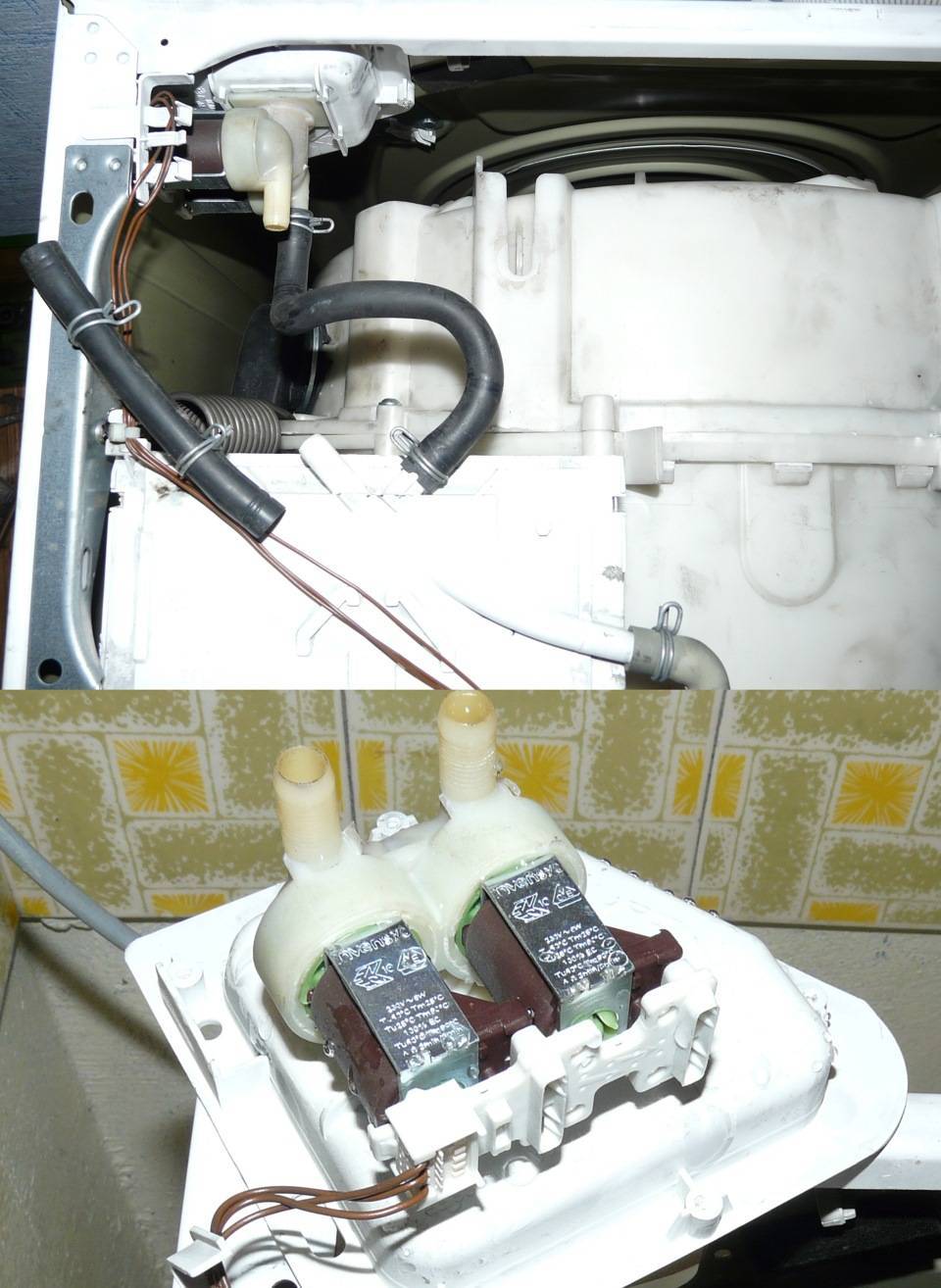

Уберите кюветку, отсоединяя соответствующий патрубок. Входной клапан также отсоедините от своего патрубка. Далее наступает очередь прессостата и фильтра, подавляющего помехи. С прессостата снимают трубку. Все отсоединенные детали извлекают наружу. Вверху ничто не мешает извлечению узла.

Разбираем заднюю часть

Возвращайтесь в заднюю часть, чтобы снять крепежные соединения и детали:

• приводной ремень;
• ведущие к мотору проводки;
• болты, удерживающие электромотор на подвесах.

Пошатывая движок, извлеките его. Будьте осторожны — мотор очень тяжелый.

Извлечение насоса

Положив стиралку набок (на левую сторону), уберите дно — если таковое имеется.

• с помощью пассатижей нужно разжать хомут патрубка слива;
• уберите проводки, подсоединенные к помпе;
• выкрутите болты, фиксирующие помпу — доставайте ее.

Извлекаем бак

Отсоедините проводку от ТЭНа — в «Бошах» он расположен впереди, внизу бака.

Нагревательный элемент не вытаскивайте, чтобы не разорвать уплотнитель из резины — он не восстанавливается после повреждения. На стенах может крепиться проводка, которую держат жгуты — их перекусывайте с помощью кусачек. Демонтируйте амортизаторы.  Теперь снимайте бак и вытаскивайте через переднюю часть.

Достаем барабан

Дело близится к завершению. Остается узнать, как разобрать барабан стиральной машины Бош. В СМА этого бренда бак разборной — это большой плюс. Отсоединив шкив, блокируйте его вращение подпоркой. Открутив болт, размещенный по центру, переходите к болтам, соединяющим половинки бака. Снимайте верх.

Повернув нижнюю часть, увидите здесь шток — бейте несильно молотком по нему, чтобы достать барабан. После извлечения барабана стали доступны подшипники. Их достают так: сначала извлекают сальники, поддевая отверткой; затем с помощью долота и молотка выбивают подшипник.

Разобрав СМ, осмотрите ее элементы — если что-то износилось, замените. Теперь вы можете увидеть, сколько накипи образовалось на ТЭНе и стенках бака, если пренебрегали профилактической чисткой. Прежде чем ставить назад элементы, почистите их — это продлит срок их службы.

Полезное видео:

Как оказалось, разобрать стиралку не так уж сложно. Полученные навыки пригодятся вам, если понадобится заменить какой-либо элемент — подшипник или ТЭН, своими руками.

Плохо 5

Интересно 4

Супер 1

Ход работы

Теперь вы готовы приступить к ремонту стиральной машины Бош и замене подшипника.

• Уберите верхнюю крышку СМ.
• Для этого открутите два винта крепления сзади.

• Выньте лоток-дозатор для моющего средства.
• Выкрутите три винта за лотком, а также один с другой стороны, которые крепят панель управления.
• Сняв панель, вы увидите провода, ведущие к главному модулю. Если вы решите их отсоединить, лучше сфотографировать правильное расположение. В противном случае, просто положите панель наверх корпуса.
• Уберите нижнюю панель.

• Выкрутите фиксирующие болты.
• Откройте дверцу люка.
• Снимите наружный хомут манжеты.

• Для этого отогните манжету, поддевая инструментом, снимите хомут.
• Отогнув манжету, снимите замок люка.
• Чтобы снять УБЛ, открутите болты крепления.
• Отсоедините провода и достаньте блокиратор.
• Приподнимите и уберите переднюю панель.

Отлично, вы завершили первый этап. Отставьте панель в сторону и приступайте к дальнейшим действиям.

1. Вытащите внутреннюю часть лотка для моющих средств.
2. Приподняв его, вы заметите шланг, который подает моющее.
3. Снимите пружинный хомут шланга при помощи плоскогубцев.
4. Сняв лоток, приступайте к противовесам.
5. Используя головку на 13 мм, выкрутите болты.
6. Сняв верхний и передний противовесы, переключайтесь на ТЭН (расположен под баком).
7. Отсоедините ведущие к нему провода.
8. Открутите центральную гайку (не до конца).
9. Продавите гайку внутрь бака, вытащите нагреватель.
10. Снимите патрубок от бака до насоса.
11. Подставьте плоскую емкость, так как остатки воды могут вылиться из патрубка.
12. Уберите шланг прессостата с борта бака.
13. Ослабьте хомут патрубка, выкрутив один болт, достаньте его.
14. Уберите жгуты, прикрепленные к баку.

В передней части машины работа пока окончена. Переместитесь к задней части.

• Выкрутив винты, снимите заднюю панель.
• Оттяните ремень привода в сторону и, прокручивая шкив, снимите ремень.
• Разожмите зажимы проводов двигателя.
• Выкрутив болты, достаньте мотор.
• Отожмите крепление, уберите камеру отбора давления.
• Снимите амортизатор, выкрутив штифт внизу.
• Достаньте бак с барабаном из корпуса, сняв с пружин.

Уложите на ровную поверхность.

Приступаем к разборке бака и замене подшипника барабана на стиральной машине Бош (Bosch Maxx 5).

Разжав пружинный хомут, снимите его, а следом и резиновую манжету люка.

1. Положите барабан на другую сторону, снимите шкив.
2. Используя головку на 13 мм, отвинтите болт.
3. Открутите болты, соединяющие половинки бака.
4. Отжав пластиковые защелки, разделите бак.
5. Достав барабан, вы увидите подшипники в задней части бака.
6. Установите бак на подпорки.
7. Установите долото на подшипник, постучите киянкой и выбейте его.

Замените подшипники на стиральной машине Бош: установите новую деталь, аккуратно выполняя постукивающие движения киянкой по внешней стороне обоймы. Если подшипник больше не двигается, значит, он плотно расположился — установка закончена. То же проделайте со вторым подшипником.

После смазывания положите сальник поверх подшипника и, постукивая резиновой киянкой, поставьте на место.

Наденьте на вал половину бака и выполните сборку в обратном порядке.

Независимо от модели стиралки и их небольших различий, порядок разборки одинаков. Можно посмотреть видео о замене подшипников стиральной машины Bosch:

Доброго времени. Bosch Maxx 5 служит нам исправно порядка 7лет в интенсивном режиме. Со временем выявилась стандартная неисправность — загудели подшипники. Это легко можно понять по шумности вращения барабана и вибрации (на высоких оборотах машина даже сдвигается с места).

Предположив что ремонт серьёзный решил узнать ценник. 4000-5000 руб! Кризис, мля! Минимальная — при замене подшипников. Максимальная — в добавок крестовина. Надо самому препарировать стиралку.А без шуток — и при свободных деньгах не отказал бы себе в удовольствии рукоприкладства

Решено. Беру инструмент, вытаскиваю из ванной комнаты машину. Ничего сложного. Машины по своей конструкции мало чем отличаются. Если любите и умеете ковыряться, то справитесь и получите свой кайф. Я постараюсь коротко изложить в фото.

За оба подшипника и сальник отдал 1000 руб. Время на увлекательное занятие с фото: разборка — 2-3 часа; сборка на следующий день — 2 часа. Предварительный тест без белья и последующая стирка (два дня уже) прошли успешно — течи нет и крутит как новая

Спасибо за внимание

Подготовка к ремонтным работам

Первое, что нужно сделать перед проведением работ по устранению неисправности – подготовить необходимый инструмент. Для замены подшипников на машине Bosch Maxx 5, Bosch Maxx 4 или другой серии потребуются:

набор крестовых и шлицевых отверток,

комплект торцевых головок,

плоскогубцы,

• острогубцы,
• молоток,

долото,

• резиновая киянка,
• WD-40,

силиконовый герметик.

Также потребуется таз или другая емкость для слива оставшейся в стиральной машине воды и сухие тряпки.

Помимо инструмента, необходимо приобрести запасные детали. Сервисные центры Bosch продают специальные ремонтные комплекты, куда входят подшипники и сальники, а также специальная смазка для подшипников. Чтобы не ошибиться при выборе, нужно назвать продавцам марку стиральной машины и модель, только так они смогут максимально точно подобрать нужный набор запчастей. Помимо сервисных центров, приобрести детали для замены можно в специализированном магазине или через Интернет.

Если стиральная машина прослужила много лет, то рекомендуется сначала разобрать ее, осмотреть комплектующие и только потом направляться в магазин. Возможно, помимо подшипников необходимо провести замену других узлов. Лучше сделать это сразу, чтобы через некоторое время снова не разбирать машину для замены той или иной детали.

Перед тем, как приступить к разбору стиральной машины, необходимо отключить ее от сети, отсоединить от канализации и водопровода и переместить на просторное место, чтобы ничто не мешало проведению ремонта. Рядом нужно поставить один-два стола, чтобы складывать на них снятые детали.

В процессе разбора стиральной машины Bosch рекомендуется фотографировать каждый шаг, чтобы не возникло проблем при сборке. В первую очередь это касается проводки. При неправильном подключении может произойти короткое замыкание и выгорание контактов, что приведет к дополнительному дорогостоящему ремонту, а в худшем случае – к покупке новой техники.

Как увеличить срок службы тэна

Для того, чтобы нагреватель служил долго необходимо:

• Не злоупотреблять частыми длительными стирками на больших температурах. Новейшие стиральные средства обеспечивают большую эффективность удаления загрязнений и на малых температурах воды.
• Сильная и частая термическая обработка негативно и отражается на вещах;
• Следить за качеством используемой воды и моющих средств для стирок. При необходимости устанавливать фильтры, смягчающие её;
• Периодически производить профилактику для удаления возможных скопившихся отложений в приборе. Данная профилактика будет полезна и многим другим деталям и узлам вашего изделия. А скопления жира и накипи могут оставлять неприятный запах в вашей одежде.

• Как отстирать жвачку
• Чем вывести кофе с белой одежды

Диагностика

Большинство современных моделей стиральных машин Bosch, например серий Maxx 5-6-7, оснащены системой самодиагностики, что значительно упрощает определение неисправностей. Для того чтобы установить характер поломки, не обязательно обращаться в сервисный центр, достаточно совершить несколько манипуляций, и ваша машинка сама «расскажет», в чем проблема. Итак, приступим к выполнению сервисного теста:

1. Закройте люк, переместите переключатель программ в положение «Выкл.».
2. Выдержите паузу в 2-3 секунды, переставьте переключатель на «Отжим» (по часовой стрелке).
3. Когда светодиод «Старт» замигает, нажмите и удерживайте кнопку «Обороты режима». Проследите за «Старт» – он должен начать мигать снова.
4. Переведите переключатель на «Слив» (по часовой стрелке).
5. Отпустите «Обороты режима» (вы ведь не забыли об удержании этой позиции?).
6. Далее поставьте переключатель в положение, соответствующее проверке какого-либо узла стиральной машины (3 – двигатель, 4 – сливной насос, 5 – трубчатый электронагреватель (ТЭН), 8 – клапан залива воды основной стирки, 14, 15 – быстрый автоматический тест). Ниже представлена схема переключателя и расположения цифр, которые соответствуют положению его ручки.

Перед вами схематичное изображение переключателя и расшифровка положений его ручки Некоторые модели различаются нумерацией команд: например, в стиральной машинке Bosch Logixx 8 двигатель проверяется на 4-й позиции (кстати, в этой стиральной машине можно провести быструю диагностику, установив переключатель на цифру 3). Когда тест будет завершен, на дисплее высветится код ошибки, расшифровать который поможет инструкция. В более старых моделях без дисплея ошибку можно будет распознать по свечению светодиодов, после чего можно будет приступать к ремонту стиральной машины Bosch.

На фото – панель управления стиральной машины Bosch Logixx 8; диагностика поломок в ней производится по принципу Bosch Maxx, несколько отличается только нумерация команд

Владельцам старшего поколения моделей несколько сложнее – определять поломку придется, исходя из ее симптомов.

Признаки неисправностей и их причины

Устройства более ранних лет выпуска, к примеру Bosch WFT 2830 или Bosch WFF 1201, не могут самостоятельно диагностировать неполадки, поэтому делать это придется пользователю, опираясь на их характерные признаки:

• вода набирается медленно или не набирается совсем. Это происходит из-за скопления мусора во входном фильтре, неисправности заливного клапана. Виновником поломки может быть и датчик уровня воды – прессостат;
• вода плохо сливается. Проблема чаще всего кроется в засорении сливного фильтра, выходе из строя сливного насоса или прессостата;
• вода не нагревается. Практически всегда в этом виноват ТЭН. Нагревательный элемент сгорает по двум причинам – естественный износ или образование накипи. Иногда нагрев отсутствует из-за неполадок в управляющей плате или неисправности температурного датчика;
• не крутится барабан. Посредством ременной передачи передается крутящий момент от двигателя к барабану. Если ремень слетел или разорвался, барабан не придет в движение. Более серьезный вариант – поломка двигателя;
• сильный шум во время отжима. Причина обычно кроется в разрушении подшипников.

На фото Bosch Maxx 4 WFC 2060 – модель, оснащенная функцией самодиагностики

Любая из перечисленных неполадок может быть вызвана выходом из строя модуля управления (электронного контроллера). К сожалению, починить самостоятельно данный узел очень сложно, лучше и не пытаться. Обратитесь в сервис, оказывающий услугу ремонта стиральных машин Bosch на дому. Специалисты перепаяют плату или заменят ее на новую.

Что и как ремонтируем дома

Далее на примере ремонта стиральной машины Bosch Maxx 5 расскажем подробнее о том, какие неисправности можно устранить самостоятельно:

Чистка фильтров. Названные детали наиболее подвержены засорам. Сливной фильтр размещается в нижнем углу машинки, за небольшой панелью, и закрыт крышкой. Чтобы открыть фильтр, нужно провернуть ручку крышки против часовой стрелки. Очищать требуется не только фильтры, но и место их установки – там также собирается грязь. Перед тем как доставать сливной фильтр, расстелите под ним тряпки – на них будет стекать вода во время извлечения детали. Входной фильтр располагается в месте подключения шланга залива воды.

Ремонт или замена сливного насоса. Добраться до него можно, сняв переднюю панель машинки. Как это сделать? Вытащите лоток-распределитель для моющих средств. Открутите шуруп, расположенный справа внизу в открывшейся нише. Снимите нижнюю панель – для этого выкрутите шуруп рядом со сливным фильтром, потом шурупы в нижней части панели. Удалите металлическое кольцо, фиксирующее уплотнитель на люке, с помощью отвертки отогнув пружину, и демонтируйте сам уплотнитель. Потяните за нижний край передней панели и снимите ее. Чтобы снять насос, надо отсоединить провода от замка люка. Итак, насос у вас в руках. Разберите его и проверьте на наличие посторонних предметов. Крыльчатка механизма должна свободно вращаться в обе стороны. Если ничто не мешает ее движению, проверьте мультиметром сопротивление обмотки – показатель 200 Ом говорит о ее исправности.

Замена нагревательного элемента – ТЭНа. Снимите заднюю стенку корпуса. Снизу бака вы обнаружите хвостовик (два контакта с подведенными к ним проводами). Измерьте его сопротивление мультиметром. Значение должно быть 30 Ом. Отсутствие цифр или знак бесконечности свидетельствуют о том, что ТЭН подлежит замене. Его нужно извлечь, отсоединив провода и открутив гайку между контактами. Спираль может прикипеть и не сниматься. Слегка постучите по ней резиновым молотком или размягчите накипь специальным средством, например WD-40. После того как вы достали ТЭН, очистите внутренние края отверстия в баке и только тогда монтируйте новую деталь

Для замены важно использовать нагреватель, предназначенный именно для вашей модели. Если вы поставите другой, он может сгореть сразу же (а вместе с ним и модуль управления).

Устранение неисправностей прессостата

Как отремонтировать эту деталь? Сбои в работе датчика уровня воды могут быть связаны не только с его окончательной поломкой. Сам элемент может оказаться исправным – просто в трубке, которая крепится к нему, может образоваться засор. Прессостат находится под верхней крышкой в правом углу и держится на двух шурупах. Проверьте его трубку и контакты, в случае необходимости очистите их. При необходимости замените датчик.

Замена подшипников. Данная процедура потребует полной разборки стиральной машины. Во время демонтажа не отсоединяйте провода от блока управления – его будет трудно подключить обратно. Демонтируйте деталь и положите ее на верхнюю раму или повесьте на специальный крюк. Как разобрать машинку? При ремонте стиральной машины Bosch, чтобы открутить барабан, нужно сначала отвинтить рессоры. Бак соединяется двумя пластиковыми защелками, которые придется сломать. Неисправные подшипники аккуратно выбивают из гнезда при помощи молотка и долота, зачищают место посадки и затем устанавливают новые детали.

Теперь вы знаете, как починить агрегат в домашних условиях. Подобным образом осуществляется и ремонт стиральных машин Bosch Maxx 4.

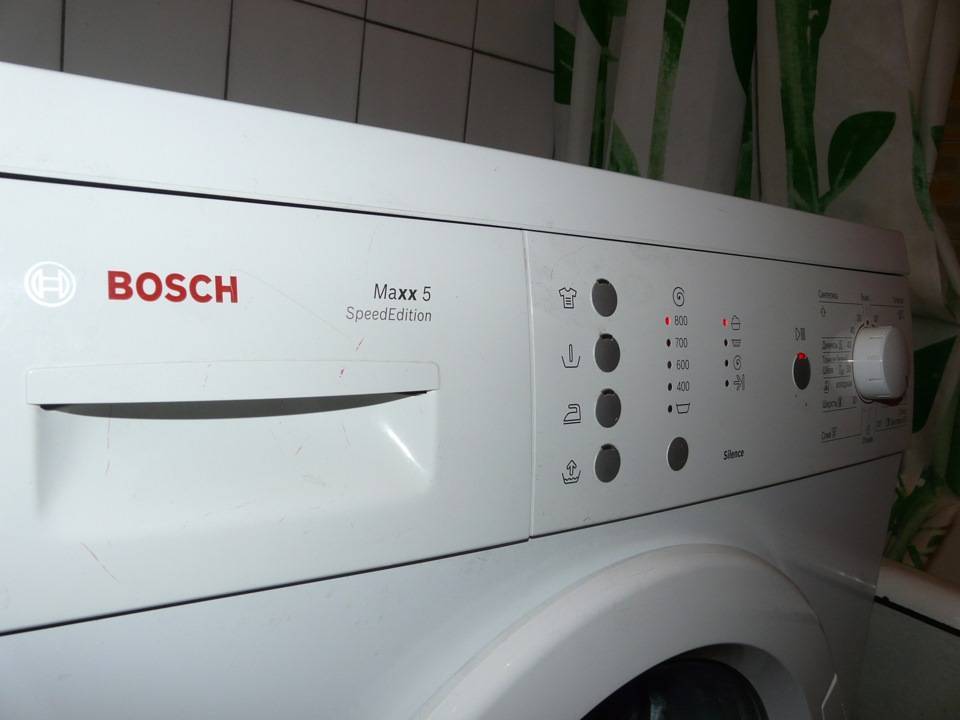

На фото – стиральная машина Bosch Maxx 5
