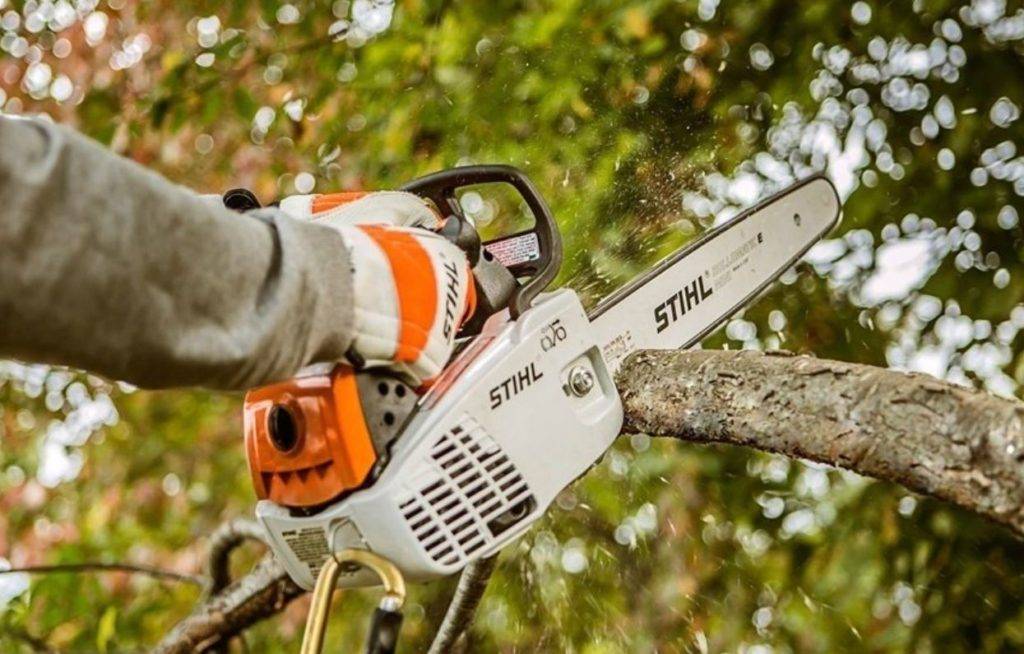

Бензопила Stihl MS 192 T-12: обзор, отзывы, модификации

Как отличить китайский Штиль от немецкого

Каждая модель имеет ряд своих особенностей, однако есть признаки, позволяющие довольно быстро определить страну производства, в частности, это серийный номер. Если он начинается на цифру 8, то страна изготовления – Китай. На инструмент немецкого производства наноситься серийный номер, начинающийся с цифры 1.

Стоит отметить, что производственные мощности компании Штиль также сосредоточены в Америке и Бразилии. Серийный номер инструмента из этих стран начинается с цифр 2 и 5 (США) и 3 (Бразилия).

Вне зависимости от страны-изготовителя, серийный номер должен быть одинаков на самой пиле и на коробке. В противном случае это явно подделка.

Технические характеристики

Бензопила Штиль модели 260 при собственном сухом весе 4,7 кг, в своей мощностной группе может претендовать на статус самого малогабаритного и компактного инструмента.

Изделие комплектуется штатным, карбюраторным ДВС, работающем на смеси бензина с октановым числом не ниже 92 и моторного масла для двухтактных высокооборотных силовых агрегатов. Двигатель с объемом цилиндра всего 50,2 см3 на рабочем режиме развивает мощность 3,5 л.с.
Силовой агрегат оборудован ручным стартером с системой быстрого старта, электронным зажиганием и экономичным карбюратором с широким диапазоном эксплуатационных настроек.
Наличие в топливной системе компенсатора позволяет с учетом внешних факторов оптимизировать состав подаваемой в цилиндр эмульсии для получения максимальных тяговых свойств.

Отсутствие подкачивающего праймер-насоса частично компенсируется наличием декомпрессора. Топливо поступает в поплавковую камеру карбюратора из встроенного в корпус бачка объемом 560 мл.

Модель	Stihl MS 260
Производитель	Stihl
Производство (сборка)	Германия
Родина бренда	Германия
Класс пилы	Бытовая
Мощность, л.с. (кВт)	3,5 (2,57)
Объем двигателя, см3	50,2
Шаг цепи, дюймы	0,325
Толщина цепи, мм	1,6
Объем топливного бака, л	0,56
Объем масляного бака, л	0,33
Длина шины, см (дюймы)	38/40 (15/16)
Гарантия, лет	1
Вес, кг	4,7
Инструкция

Технические характеристики и особенности

Бензопила Stihl MS 211 14 дюймов изготовлена на базе двухтактного двигателя, сделанного по технологии 2-MIX, которая на 20 % снижает потребление топлива и на 70 уменьшает вредные выхлопы по сравнению с обычными двигателями.

При максимальных оборотах, бензопила выдает мощность 2,3 л. с. Вес данной модели всего 4,3 кг. Если сравнивать Штиль 211 со 180-й моделью, то сразу видно, что 211-й немного мощнее и при этом весит практически так же. Например, Штиль 180 С-ВЕ имеет вес 4,2 кг. Это означает, что при длительном использовании производительность будет выше, а уставать оператор будет также, как если бы использовалась бензопила Штиль 180.

Ниже представлена сравнительная таблица характеристик, проанализировав которую можно сделать вывод, что 211-й мощнее, имеет больший объем масляного бака и оказывает меньшее воздействие на руки оператора, т. к. его уровень вибрации практически в два раза ниже.

Уже в стандартной комплектации бензопила имеет некоторые функциональные особенности, которые немного облегчают её использование. Например, это:

воздушный фильтр с предварительной очисткой. Система предварительной очистки воздуха работает по принципу центрифуги, выбрасывая загрязнения до того, как они попадут в воздушный фильтр, что значительно увеличивает интервал его обслуживания и замены;
предварительный подогрев карбюратора, актуален для северных регионов, где по причине очень низкой температуры, обычные бензопилы могут попросту не завестись;
тормоз QuickStop для моментальной остановки цепи, обезопасит оператора при неожиданном отскоке пилы в его сторону, что случается достаточно часто;
четырёхканальная технология STIHL, создает завихрения топливной смеси, тем самым способствует её лучшему сгоранию;
крышка топливного бака, открываемая без каких-либо инструментов, добавляет комфорта при использовании бензопилы Stihl MS 211.
антивибрационная система, значительно снижает уровень вибрации, позволяя использовать пилу людям с хроническими болезнями кистей рук;
система Ematic. Надежная и экономичная подача смазки к шине бензопилы;
компенсатор, делает возможным работу даже при очень загрязненном воздушном фильтре;
боковое устройство натяжения цепи. Позволяет удобно и безопасно контролировать состояние режущей гарнитуры.

Как разобрать бензопилу Stihl 211

В некоторых случаях, например, для устранения неисправностей двигателя, Штиль 211 необходимо разобрать. Для разборки потребуются следующие инструменты:

ключ комбинированный Штиль;
стопор поршня или шнурок от стартера с навязанными на него узелками;
выколотка из мягкого металла;
головка под гайки 10 мм;
набор шестигранников Torx.

Алгоритм

Избежать поломки деталей корпуса, можно соблюдая определенный алгоритм проведения работ. Первое с чего необходимо начать, это очистка пилы от грязи, т. к. она сильно усложняет проведение ремонта. Далее, разборка бензопилы Штиль 211 проводится в следующей последовательности:

Крышка тормоза.
Шина и цепь.
Ведущая звездочка. Для того чтобы её снять, необходимо демонтировать стопор и потянуть звездочку на себя.
Верхняя крышка (благодаря специальному креплению снимается очень легко).
Стартер. Удерживается несколькими винтами, которые откручиваются ключом Torx подходящего размера.
Свеча зажигания.
Маховик и сцепление.
Передняя рукоятка, для снятия необходимо открутить амортизаторы, а не выпрессовывать их, как на 180-й пиле.
Глушитель (при необходимости, глушитель можно снять в первую очередь).
Карбюратор.
Двигатель (закреплен на корпусе при помощи четырех винтов).

Раскрутить маховик и сцепление можно только при заблокированном коленчатом валу. Заблокировать ход поршня можно через отверстие для свечи установив стопор или шнурок с узелками. Сцепление имеет левую резьбы и раскручивается по часовой стрелке.

Это интересно. Карбюратор 211-й модели немного отличается от карбюратора 180-й. Он имеет другое расположение заслонок и форму корпуса, но основная камера и топливный насос устроены аналогично.

Алгоритм разборки Штиль МС 211 мало чем отличается от того, как разбирается Штиль 180. По этой причине предлагаем посмотреть видео, в котором максимально подробно показано в каком порядке необходимо разбирать бензопилу. Видео описание состоит из трех частей.

Распространенные поломки бензопилы Stihl MS 211

Теперь рассмотрим основные неисправности и бензопилы Штиль, заострим внимание на самых распространенных. 211-й штиль имеет двухтактный двигатель, поэтому ему присуще все «болячки» этого типа двигателей, а именно:

211-й штиль имеет двухтактный двигатель, поэтому ему присуще все «болячки» этого типа двигателей, а именно:

задиры ЦПГ;
подсос воздуха в картер через прокладку;
износ и подсос воздуха через сальники;
засоры в карбюраторе и топливной системе;
потеря мощности;
отсутствие искры, по причине неисправности магнето или электронной катушки зажигания.

Из всего списка, наиболее часто владельцам Штиль приходится сталкиваться с проблемами карбюратора и подсосом воздуха через сальники.

Как устранить неисправность и заменить сальники показано на видео. К сожалению, видео на английском языке, но ход работ показан максимально подробно и понятно даже без слов.

Проблемы с качеством топлива устраняются аналогично тому, как ремонтируются остальные карбюраторы бензопил Штиль. На нашем сайте вы можете найти статью о том, как проводится диагностика и ремонт топливной системы и карбюраторов на бензопилах Штиль.

Инструкция по эксплуатации

Основные правила применения бензопилы и поддержания Stihl 180 ms в рабочем состоянии:

собирать пилу, нужно пользуясь инструментами из комплекта, после сборки выполните обкатку;
продолжительность обкатки не менее 5 рабочих часов;
сложные неисправности устраняйте в сервисном центре, пока пила на гарантии;
запрещается разбирать бензопилу самостоятельно;
работать необходимо в средствах защиты — очки, маска, рукавицы, наушники;
не используйте бензопилу в качестве болгарки — инструмент предназначен только для работы с деревом, пилить металл им нельзя!
максимальное время эксплуатации бензопилы без выключения составляет 120 минут;
для заправки бензопилы всегда выбирайте качественное масло и бензин;
разборку пилы в домашних условиях, так же как и регулировку карбюратора делать нельзя, если пила на гарантии;
масло для бензопилы Штиль мс 180 следует подбирать из рекомендуемых производителем, если в инструкции не указана точная марка масла, используйте только оригинальные масла и смазки;
какой бензин заливать в бензопилу штиль 180 — вопрос для новичков, пользователи со стажем знают, что рекомендованным видом бензина является АИ-92;
регулировать карбюратор самостоятельно можно только по истечению 12 месяцев гарантии;
замена и обслуживание свечей — по требованию, по мере износа, появления нагара;
периодичность очистки фильтра — раз в месяц или реже, исходя из частоты эксплуатации бензопилы;
следите за натяжением цепи, для правильной натяжки пользуйтесь насадкой для регулировки на боковой панели бензопилы;
смазка цепи бензопилы Штиль 180 — регулярный процесс, выполняйте эту процедуру перед каждой эксплуатацией.

Скачать руководство по эксплуатации Штиль 180 ms

Инструкция по эксплуатации и обслуживанию

Какие составляющие бензопилы Штиль 260-мс требуют периодического технического обслуживания:

цепь (контроль состояния натяжения, заточка, замена);
система зажигания (свеча);
топливный и воздушный фильтры;
карбюратор;
система смазывания цепи;
ежедневно инструмент очищается от пыли и остатков масла, от стружки и прочих загрязнений.

Инструкция по эксплуатации бензопилы Shtil-260

Эксплуатация бензопилы Штиль 260-мс производится:

в защитной экипировке;
при заправленном топливной смесью баке (пропорция масла к бензину 1:50);
при достаточном количестве смазки цепи;
крайне нежелательно работать бензопилой в дождь.

Устройство бензопил «Штиль»

Основными рабочими элементами бензиновых пил «Stihl» являются:

двигатель внутреннего сгорания;
стартер;
охладитель (маховик);
зажигательная часть;
сцепление;
тормозной блок;
карбюратор;
аэрофильтр;
бензобак;
глушитель;
механизм регулировки натяжения пильной цепи;
модуль управления пилой;
рукоятка для удержания оператором.

Принцип работы пильных устройств «Штиль» достаточно простой. Стартер предназначен для принудительного запуска мотора. Его тяга через маховик и коленвал подается на поршень. Одновременно с этим масло с топливом из бензобака поступает в карбюратор, где она смешивается с воздухом и подается в зону действия поршня. В момент нахождения последнего в верхней мертвой точке – положении, выше которого он не поднимается, электрическая искра от свечи зажигания воспламеняет топливо-воздушную смесь. После этого поршень идет вниз и совершает полный рабочий цикл.

На валу мотора устанавливается центробежное сцепление: оно позволяет через ведущую звездочку передать обороты мотора непосредственно на вращающуюся шину и цепь – пильную гарнитуру.

Регулировка карбюратора бензопилы Штиль

Ее проводят, если пила глохнет при нажатии на газ. Предварительно карбюратор очищают от загрязнений, меняют в нем свечу и чистят фильтр. Регулируют работу на холостых оборотах.

Настройка карбюратора бензопилы Штиль

Сначала нужно выключить инструмент и провернуть до упора два винта – L и H.
Эти же венты выворачивают на один оборот.
Заводят инструмент, прогревают мотор.
Выжимают рычаг газа и проворачивают винт H до стабилизации оборотов.
Поворачивают винт LA до начала движения пильной цепи, после этого его проворачиваю на четверть в обратную сторону.

После этих манипуляций пила бензиновая цепная Штиль должна начать работать. Если же проблемы остались, нужно поработать с винтом LA и еще немного его прокрутить.

STIHL или Husqvarna?

Антивибрационная система.

На бензопилах STIHL MS 180 установлены резиновые антивибрационные буферы. Усталость приходит быстрее при работе с ней.

Общая информация о бензопилах.

Производитель. Husqvarna
Где расположен завод производителя. Китай
Объем цилиндра. 35 куб. см
Мощность двигателя. 1,93 л.с. / 1,45 кВт
Длина шины. 35 см, 14″
Вес. 4,5 кг

Производитель. STIHL
Где расположен завод производителя. Китай
Объем цилиндра. 31,8 куб. см
Мощность двигателя. 2 л.с. / 1,5 кВт
Длина шины. 35 см, 14″
Вес. 3,9 кг

Производитель. Husqvarna
Где расположен завод производителя. Китай
Объем цилиндра. 38,2 куб. см
Мощность двигателя. 1,9 л.с. / 1,42 кВт
Длина шины. 35 см, 14″
Вес. 4,7 кг

Как видим, эти пилы практически одинаковые по мощности двигателя и длине шины. STIHL MS 180 выигрывает по весу. он легче конкурентов.

Тип двигателя.

На бензопилах STIHL MS 180 и Partner P 340 установлены классические двухтактные моторы. Их недостатком является несовершенная система продувки камеры сгорания. 20% топлива выходит через выхлопную трубу (глушитель) в атмосферу вместе с продуктами сгорания. Таким образом мы теряем пятую часть бензина, которая просто «вылетает в трубу», загрязняем окружающую среду, да и сами дышим этой гремучей смесью выхлопных газов, бензина и масла.

На бензопиле Husqvarna 236 установлен современный двухтактный двигатель с технологией X-Torq, которая обеспечивает практически 100% сгорание топлива. Как результат, в выхлопных газах на 70% меньше токсичных веществ, чем в обычном двухтактном моторе. Также полное сгорание топлива обеспечивает высокий крутящий момент на большем диапазоне оборотов. Husqvarna 236 тяжелей «задавить» в древесине.

Так что для интенсивной работы советуем приобретать Хускварну 236: задачи по распилу будут выполнятся быстрее с меньшей нагрузкой на оператора и со значительной экономией топлива

Системы, облегчающие запуск холодного двигателя.

Для запуска холодного двигателя, необходимо закачать в систему бензопилы топливо из бензобака. На большинстве пил, включая STIHL MS 180, эта процедура выполняется дерганьем за пусковой трос 6-10 раз. На бензопилах Partner и Husqvarna установлен топливоподкачивающий насос. С его помощью значительно облегчается запуск холодного двигателя.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Регулировка карбюратора пошагово

Проверяем состояние воздушного фильтра. Снимаем его и или прочищаем или меняем. В случае если воздушный фильтр забит грязью и опилками работа бензопилы нормальной не будет.
Проверяем состояние глушителя. Он должен быть чистым и незабитым. Подробнее о чистке глушителя ТУТ.
Перед тем как начать регулировку карбюратора стоит залить топливный бак не менее чем на половину.
Если бензопила способна запуститься, то ей стоит дать поработать несколько минут чтобы она прогрелась. Если регулировку проводить «на холодную», то смесь будет переобогащенной после прогрева.
Начинать регулировку необходимо с регулировки оборотов холостого хода-винт L. Крайне желательно иметь тахометр, тогда ориентируемся на 2700 оборотов/минуту. Если нет, то нам надо найти самые высокие обороты на холостом ходу. При этом цепь вращаться не должна. Если она все же крутится (цепь конечно, а не Земля), то добиваемся ее остановки вращением винта T. Звук работы бензопилы должен быть как при прослушивании файла ниже. https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-на-холостом-ходу.wav
Регулируем высокие обороты- винт H. Если мы его вращаем по часовой то обороты будут возрастать, а если против часовой- падать. Закручиваем его до тех пор пока не появятся провалы в зажигании. После этого выворачиваем его примерно на одну пятую оборота. Звук бензопилы при работе на максимальных оборотах должен быть таким как при прослушивании файла ниже. https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-максимальные-обороты.wav
Проверяем как бензопила набирает обороты. Она должна набирать их ровно и быстро. Если обороты растут медленно, то чуть выворачиваем винт L.

Помните, что оптимальная регулировка карбюратора это:

Модификации

На отечественном рынке представлены модели Штиль 260-15 и 260-16.

В первом варианте — это профессиональный инструмент среднего класса с двигателем, мощностью 3,5 л.с, который оборудованный системой подогрева карбюратора и 15 дюймовой шиной.
Характеристики версии 260-16 также отвечают профессиональному уровню. Инструмент укомплектован двухтактным ДВС и фирменной 16 дюймовой шиной.
Режущие звенья износостойкой цепи 26 Rapid Super Comfort выполнены из специальной инструментальной стали.

Ремонтопригодность всего модельного ряда предоставляет возможность владельцам оперативно устранить неисправность или выполнить восстановительный ремонт инструмента, используя представленные широким выбором запчасти и расходники.
